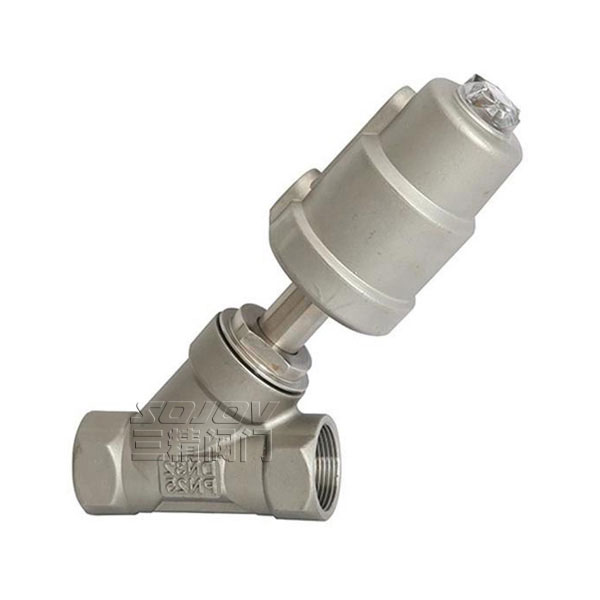

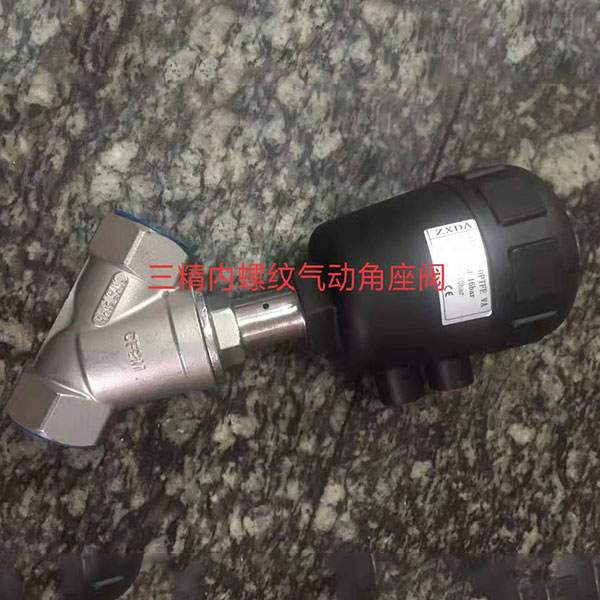

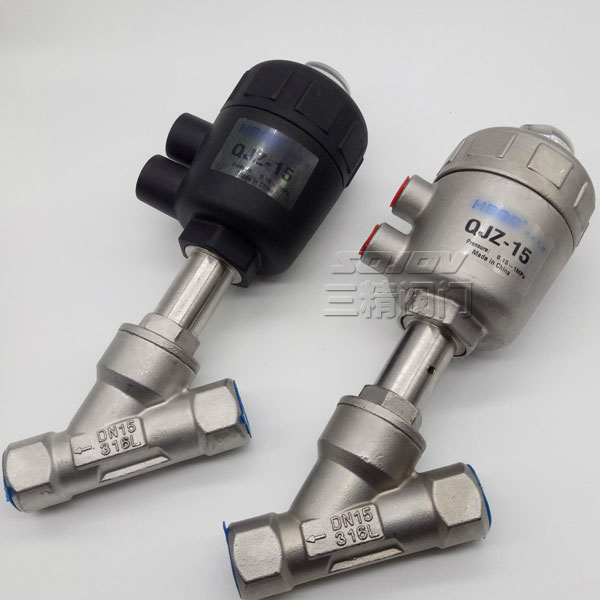

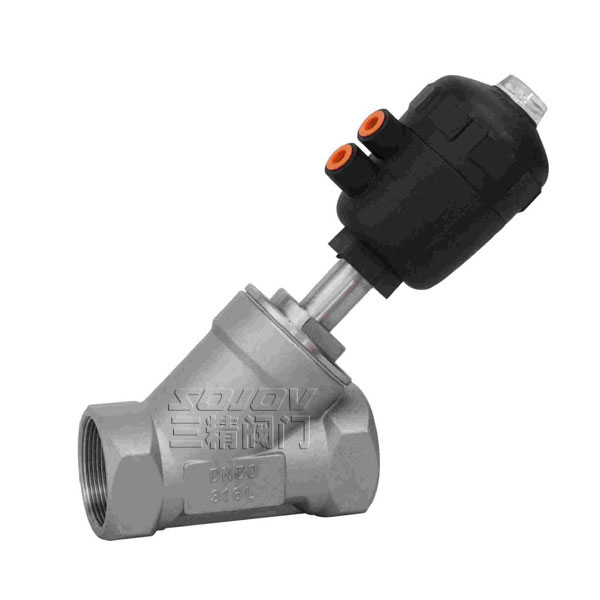

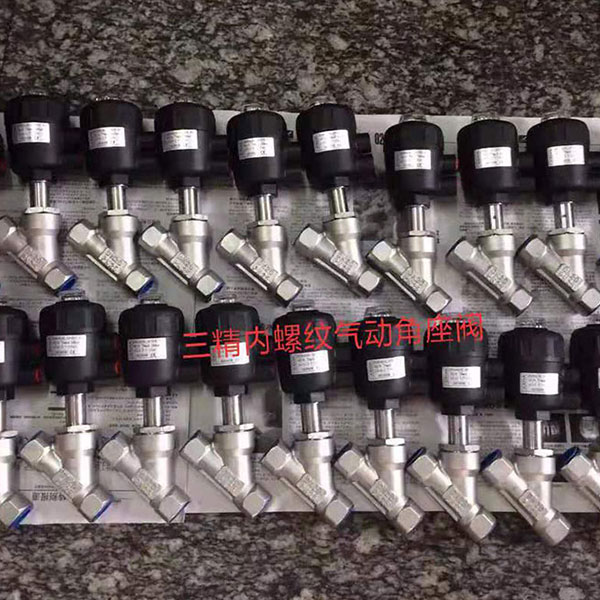

内罗纹不锈钢气动角座阀
气动角座阀概述
气动角座阀引进国外先进生产技术，结合现代工业应用研制而成的新一代气动角座阀。气动角座阀广泛应用于食品和化学过程，灭菌机、高压消毒干洗机、干衣机、啤酒生产等。
气动角座阀特点
1、可视位置指示：可接限位开关或紧急手动装置。2、容易安装：气控头可以作360°旋转，甚至限位开关也可以360°旋转。可方便地安装一到二个限位开关。
3、先进的气动控制器：加厚工程塑料外壳，安全可靠。低磨损的活塞结构，容易大而低耗气量。内部无件自润滑，免维护。
4、具有多种控制方式：常开、常闭、双动。
5、要求更小的气动执行器：流体从阀杆上方流入时，可选更小的控制头。
6、容易连接：MAMUR标准连接，嵌入式金属接头。
7、长寿命导杆：阀杆契形特氟隆（PTEE）密封，避免脏物导入。自润滑，免维护。阀杆经特别处理以确保最佳固定，并能自动校正位置。
8、无水锤作用：流体从阀杆下方流入时，水锤（水冲击力）被吸收。
9、先进的阀体机构：流量比普通角座大30%，体积更小，流体流态更优。不锈钢316阀体，特氟隆密封，耐高温，耐腐蚀。寿命高达七百万次
气动角座阀技术参数
|
公称通径 |
DN（mm） |
15-100 |
|
|
公称压力 |
PN（MPa） |
1.0 |
1.6 |
|
试验压力? Ps(MPa) |
强度试验 |
1.5 |
2.4 |
|
密封试验 |
1.1 |
1.76 |
|
|
气密封试验 |
0.2～0.7MPa |
||
|
适用介质 |
水、蒸汽、煤气、酸、碱等 |
||
|
适用温度 |
-15℃～180℃ |
||
|
执行器 |
型号 |
沃托牌 |
|
|
气源压力 |
0.4～0.7MPa |
||
气动角座阀技术特性
|
接口G |
3/8A |
3/8B |
1/2A |
1/2B |
3/4A |
3/4B |
3/4B |
1 |
1 |
11/4 |
11/2 |
11/2 |
2** |
2 |
|
|
通径(mm) |
15 |
15 |
15 |
15 |
20 |
20 |
20 |
25 |
25 |
32 |
40 |
40 |
50 |
50 |
|
|
KV(m3/h) |
4.5 |
4.5 |
5.3 |
5.7 |
9.2 |
10.5 |
10.8 |
20 |
20 |
29 |
46 |
46.5 |
59 |
67 |
|
|
控制气源(MPa) |
最小 |
4.2 |
4 |
4.2 |
4 |
4.2 |
3 |
4 |
4 |
4 |
4 |
4 |
4 |
1.8 |
4 |
|
最大 |
10 |
10 |
10 |
10 |
10 |
10 |
10 |
10 |
10 |
8 |
8 |
8 |
8 |
8 |
|
|
最大耐压力(MPa) |
1 |
16 |
16 |
16 |
16 |
8 |
10*/16 |
16 |
11*/16 |
16 |
14*/16 |
16 |
4.4 |
40*/16 |
|
|
重量(Kg) |
1 |
1.1 |
1 |
1 |
1.2 |
1.2 |
1.2 |
16 |
1.7 |
3 |
1.7 |
4 |
|
5.3*/7.6 |
|
气动角座阀主要连接尺寸
|
DN |
L |
L1 |
L2 |
H |
D |
执行器 |
|
15 |
180 |
120 |
64 |
137 |
50.5 |
50 |
|
20 |
185 |
140 |
64 |
145 |
50.5 |
50 |
|
25 |
210 |
160 |
80 |
173 |
50.5 |
63 |
|
32 |
240 |
176 |
80 |
210 |
50.5 |
63 |
|
40 |
250 |
190 |
80 |
260 |
50.5 |
63 |
|
50 |
330 |
210 |
100 |
301 |
64 |
80 |
气动角座阀可能发生的故障及其排除方法 :
|
故 障 |
原 因 |
排除方法 |
|
接通电源 打不开 |
电源电压太低 线圈烧毁 介质压力过低 |
调整电压至使用范围内 更换线圈 增大管道介质压力 |
|
关闭电源 阀关不住或关闭不佳 |
介质压力过高 膜片损坏或有异物卡住 膜片上方塔簧偏斜 |
减小管道介质压力 更换新膜片清除异物 重新定位安装 |
使用说明：
1、订货时请注明型号、公称通径、公称压力、工作介质、工作压差、介质温度、电源电压及频率、介质粘度。
2、正常工作时的气源压力3-5公斤如超过此范围，请订货时注明电压波动量。其它规格电源电压可做特殊订货。
