三精阀门 ZMAP气动薄膜单座调节阀,ZMAN型气动薄膜直通双座调节阀可定制

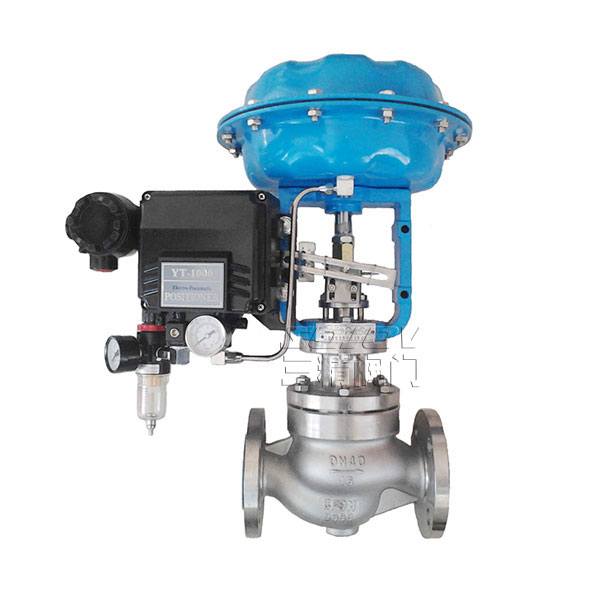

ZMAP气动薄膜直通单座调节阀、ZMAN型气动薄膜直通双座调节阀

调节阀型号：ZMAP ZMAN	调节阀公称通径：25MM-400MM	调节阀使用压力：1.6MPA -10MPA
调节阀连接方式：法兰连接	调节阀形式：气动	调节阀主要功能：控制流量
调节阀介质：各种介质	调节阀材质：WCB铸钢不锈钢	调节阀标准：机械部标准或定做非标

产品概述：

采用双号导向结构，配用多弹簧招执机构。具有结构紧凑、重量轻、动作灵敏、阀容量大、流量特性精确、拆装方便等优点。广泛应用于精确控制气体、液体、蒸汽等介质的工艺参数如压力、流量、温度、液位保持在给定值。特别适用于压差较大，允许泄漏也较大且不是很清洁的介质场合。

ZMAP气动薄膜直通单座调节阀、ZMAN型气动薄膜直通双座调节阀产品有标准型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级有PN16、40、64；阀体口径范围DN25～400。适用流体温度有-250℃～+560℃范围内多种档次。泄漏量标准为Ⅲ级和Ⅳ级。流量特性为线性或百分比。多种多样的品种规格可供选择。

主要零件材料

阀体、阀盖：HT200、ZG230—450、ZG1Cr18Ni9Ti

阀芯、阀座：1Cr18Ni9Ti、司钛莱合金堆焊

填　　　料：聚四氟乙烯、柔性石墨、不锈钢波纹管

垫　　　片：橡胶石棉板、1Cr18Ni9Ti、石棉缠绕垫片

膜　　　盖：A3

波纹膜片：丁腈橡胶夹增强涤纶织物

弹　　　簧：60Si2Mn

阀杆、推杆：2Cr13、1Cr18Ni9Ti

衬　　　套：2Cr13

软密封阀芯：增强聚四氟乙烯

主要技术参数

公称通径DN（mm）		25	32	40	50	65	80	100	125	150	200	250	300	400
额定流量系数　 Kv	单座	8	12	20	32	50	80	120	200	280	450	700	1100
	双座	10	16	25	40	63	100	160	250	400	630	1000	1600	2700
额定行程L（mm）		16		25		40			60			100
膜片有效面积Ae（cm2）		280		400		600			1000			1600
公称压力PN（MPa）		1.6、4.0、6.4
固有流量特性		直线、等百分比
固有可调比R		50：1
信号范围Pr（KPa）		20～200、40～200、20～60、60～100、80～240
气源压力Ps（MPa）		0.14～0.4
允许泄漏量		Ⅳ级（单座）、Ⅲ级（双座）
工作温度t （℃）	常温型	-20～200、-40～250、-60～250
	散热型	-40～450、-60～450
	高温型	450～650
	低温型	-60～-100、-100～-200、-200～-250

调节阀订货须知

用户的订货时需提供调节阀介质,调节阀阀前压力,阀后设定压力,最大流量/每小时,压差/流量对应比,确定阀门尺寸/连接方式标准最大行程开启行程流量调节比压力波动（精度）压力/温度对应比,最大耐温,阀体材质开关状态（通断电）,压力等级,内泄漏率内部阀体结构/调节阀工作原理/调节阀安装说明等相关技术资料当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的三精阀门公司专家为您审核把关感谢您访问我们的网站【http://www.cnsjv.com三精阀门公司】如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
