气动三通合流调节阀,气动三通分流调节阀

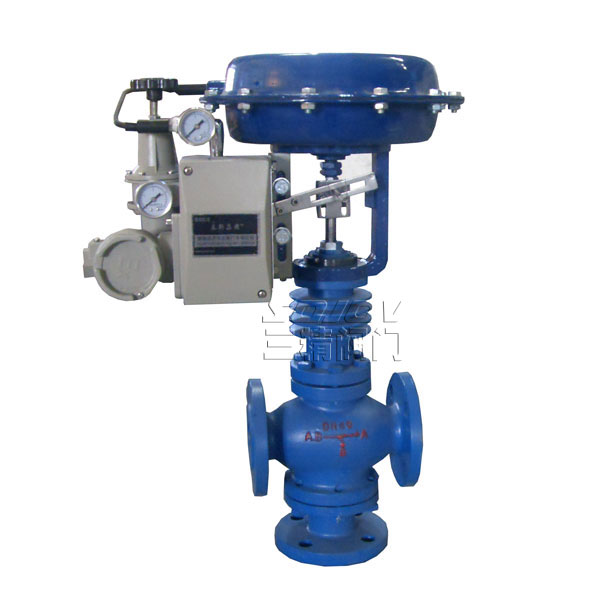

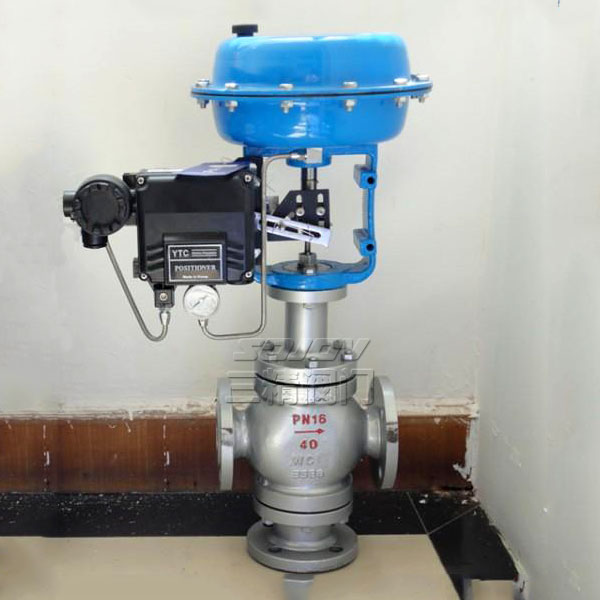

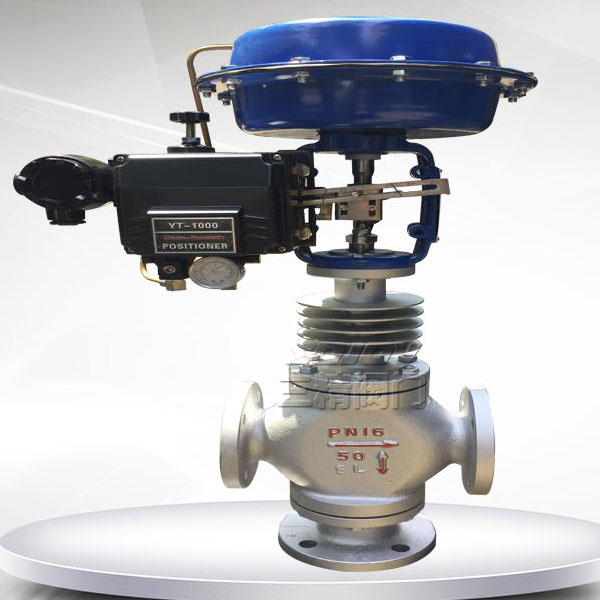

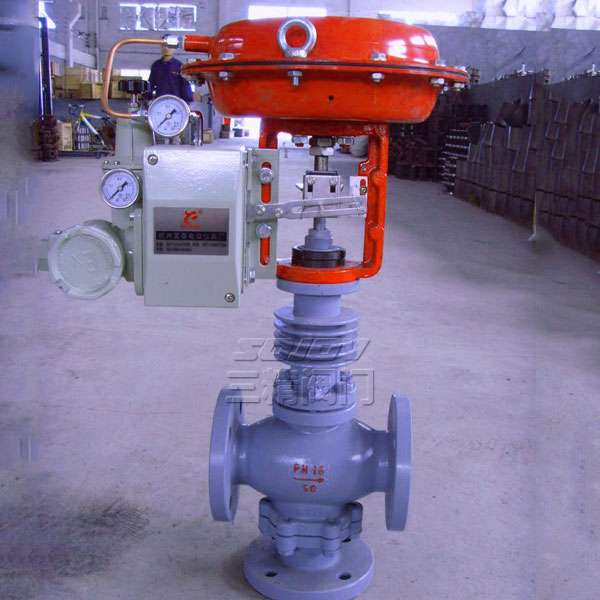

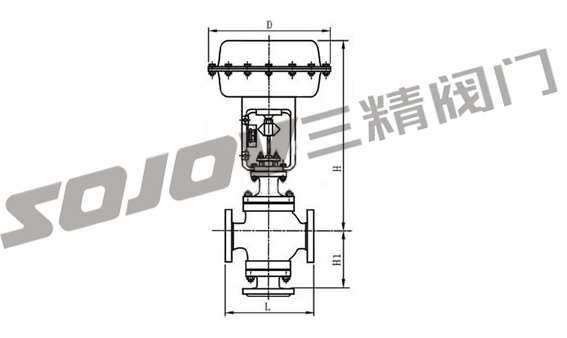

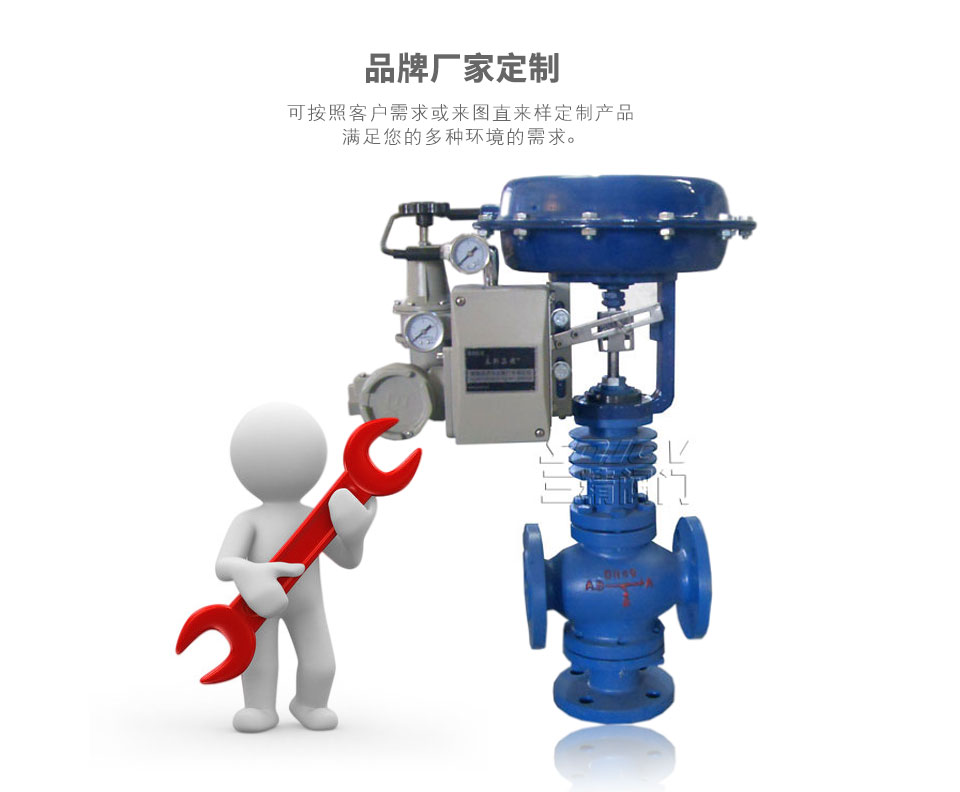

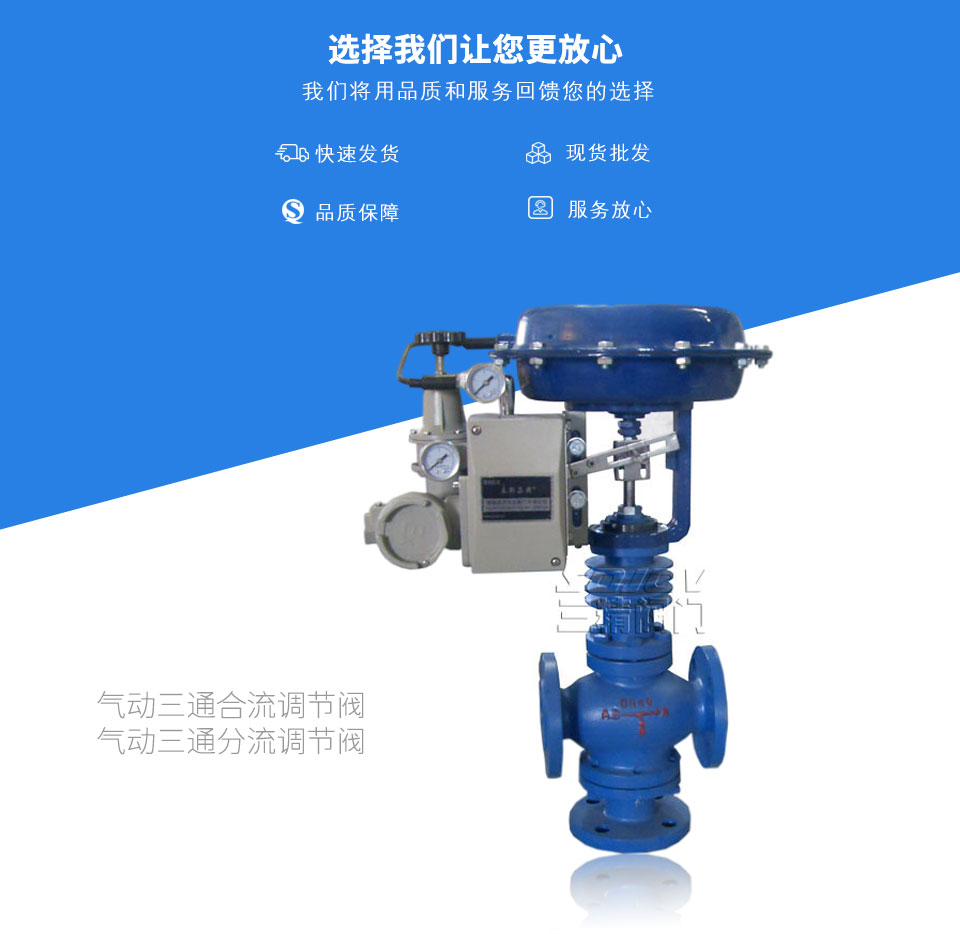

SZJHQ气动三通合流调节阀、SZJHX气动三通分流调节阀
|
气动三通调节阀型号：SZJHQ SZJHX |
气动三通调节阀公称通径：25MM-400MM |
气动三通调节阀使用压力：1.6MPA -10MPA |
|
气动三通调节阀连接方式：法兰连接 |
气动三通调节阀 形式：控制压力,可手动调节 |
气动三通调节阀 主要功能：控制压力 |
|
气动三通调节阀介质：各种介质 |
气动三通调节阀材质：WCB铸钢 不锈钢 |
气动三通调节阀标准：机械部标准或定做非标 |
产品概述：
SZJHQ气动薄膜三通合流调节阀、SZJHX型气动薄膜三通分流调节阀采用圆筒型薄壁窗口形阀芯导向,不同于柱塞形阀芯的衬套导向.配用多弹簧执行机构，具有结构简单、重量轻、体积小、拆装方便等优点.广泛应用于精确控制气体、液体等介质的工艺参加如压力、流量、温度、液位保持在给定值。适合于把一种流体通过三通阀分成二路流出或理把两种流体经三通阀合并成一种流体的场合气动薄膜三通调节阀有三通合流及三通分流两种.公称压力有PN16、40、64；公称通径范围DN25—300.适用流体温度由-60℃至+450℃。泄漏量标准为Ⅳ级。流量特性有直线、抛物线两种.
气动薄膜三通调节阀主要零件材料
阀体、阀盖：HT200、ZG230—450、ZG1Cr18Ni9Ti
阀芯、阀座：1Cr18Ni9Ti
波纹膜片：丁腈橡胶夹增强涤纶织
物填料：聚四氟乙烯、柔性石墨
弹簧：60Si2Mn
膜盖：A3
阀杆、推杆：2Cr13、1Cr18Ni9T
i衬套：2Cr13
垫片：橡胶石棉板、1Cr18Ni9Ti、石棉缠绕垫片
气动薄膜三通调节阀主要技术参数
|
公称通径DN（mm） |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
额定流量系数 |
合流 |
8.5 |
13 |
21 |
34 |
53 |
85 |
135 |
210 |
340 |
535 |
800 |
1280 |
|
分流 |
|
|
|
|
|
85 |
135 |
210 |
340 |
535 |
800 |
1280 |
|
|
额定行程L（mm） |
16 |
25 |
40 |
60 |
100 |
||||||||
|
膜片有效面积Ae（cm2） |
280 |
400 |
600 |
1000 |
1600 |
||||||||
|
公称压力PN（MPa） |
1.6、4.0、6.4 |
||||||||||||
|
固有流量特性 |
直线、抛物线 |
||||||||||||
|
固有可调比R |
30：1 |
||||||||||||
|
工作温度t（℃） |
普通型：铸铁-20～200、铸钢-40～250、铸不锈钢-60～250 |
||||||||||||
|
两种介质温度差t（℃） |
铸铁≤150、铸钢和铸不锈钢≤200 |
||||||||||||
|
信号范围Pr（kpa） |
20～100 |
||||||||||||
|
气源压力Ps（MPa） |
0.14～0.4 |
||||||||||||
|
允许泄漏量l/h |
10-4×阀额定容量 |
||||||||||||
|
允许压差△P（MPa） |
0.86 |
0.75 |
0.48 |
0.31 |
0.27 |
0.18 |
0.11 |
0.12 |
0.09 |
||||
调节阀订货须知
用户的订货时需提供调节阀介质,调节阀阀前压力,阀后设定压力,最大流量/每小时,压差/流量对应比,确定阀门尺寸/连接方式标准最大行程开启行程流量调节比压力波动（精度）压力/温度对应比,最大耐温,阀体材质开关状态（通断电）,压力等级,内泄漏率内部阀体结构/调节阀工作原理/调节阀安装说明等相关技术资料当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的三精阀门公司专家为您审核把关感谢您访问我们的网站【http://www.cnsjv.com三精阀门公司】如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
