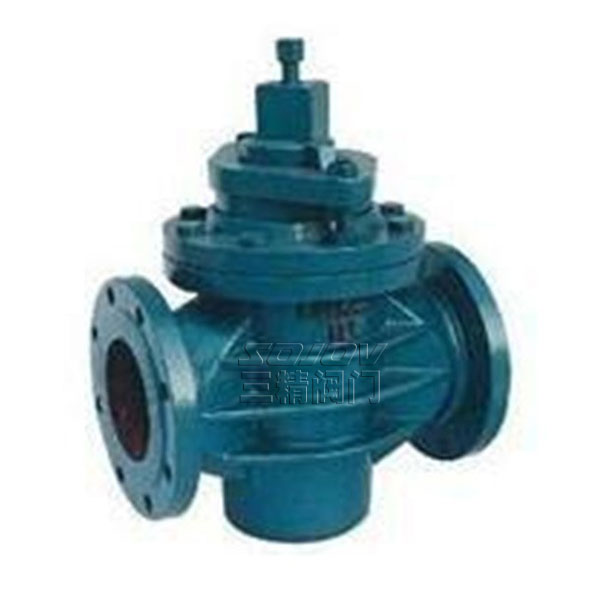

X47W油密封旋塞阀
油密封旋塞阀适用于公称压力PN10，工作温度-29～100℃的城建、化工、冶金、石油、制药、食品、饮料、环保行业等各种工况的管路上，切断或接通管路介质。油密封旋塞阀(X47W)的启闭件是一个有孔的圆柱体，圆柱体与阀杆绕垂直于通道的轴线旋转，从而达到启闭通道的目的。油密封旋塞阀主要供开启和关闭管道和设备介质之用。
下一个产品：没有了
上一个产品：X14T-1.0三通铜芯内螺纹旋塞阀
X47W油密封旋塞阀概述
油密封旋塞阀适用于公称压力PN10，工作温度-29～100℃的城建、化工、冶金、石油、制药、食品、饮料、环保行业等各种工况的管路上，切断或接通管路介质。油密封旋塞阀(X47W)的启闭件是一个有孔的圆柱体，圆柱体与阀杆绕垂直于通道的轴线旋转，从而达到启闭通道的目的。油密封旋塞阀主要供开启和关闭管道和设备介质之用。
X47W-1.0油密封旋塞阀规格
|
公称压力
PN（MPa） |
试验压力PS（MPa）
|
工作压力
P（MPa） |
适用介质
|
工作温度
（℃） |
|
|
壳体
|
密封
|
||||
|
1.0
|
1.5
|
1.1
|
1.0
|
煤气、油品
|
≤100
|

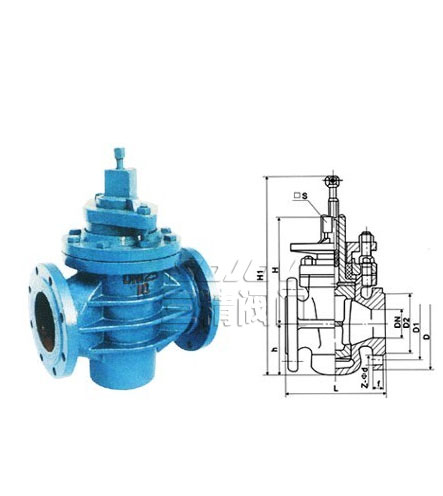

X47W-1.0油密封旋塞阀尺寸表
|
公称通径
DN（mm） |
尺寸（mm）
|
||||||
|
L
|
D
|
D1
|
D2
|
□S
|
z-φd
|
H1
|
|
|
50
|
170
|
160
|
125
|
100
|
32
|
4╳φ18
|
315
|
|
65
|
220
|
180
|
145
|
120
|
36
|
4╳φ18
|
360
|
|
80
|
250
|
195
|
160
|
135
|
46
|
4╳φ18
|
455
|
|
100
|
300
|
215
|
180
|
155
|
50
|
8╳φ18
|
500
|
|
125
|
350
|
245
|
210
|
185
|
55
|
8╳φ18
|
510
|
|
150
|
400
|
280
|
240
|
210
|
60
|
8╳φ23
|
605
|
|
200
|
450
|
335
|
295
|
265
|
60
|
8╳φ23
|
760
|
|
250
|
530
|
390
|
350
|
320
|
85
|
12╳φ23
|
800
|
|
300
|
580
|
440
|
400
|
368
|
100
|
12╳φ23
|
820
|
X47W-1.0油密封旋塞阀主要材料
|
零件名称
|
阀体、塞子
|
填料
|
垫片
|
|
材料
|
|||
|
灰铸铁
|
橡胶石棉盘根
|
橡胶石棉板
|
