600X电控水力控制阀
  • 600X电控水力控制阀
  • 600X电控水力控制阀
  • 600X电控水力控制阀
  • 600X电控水力控制阀

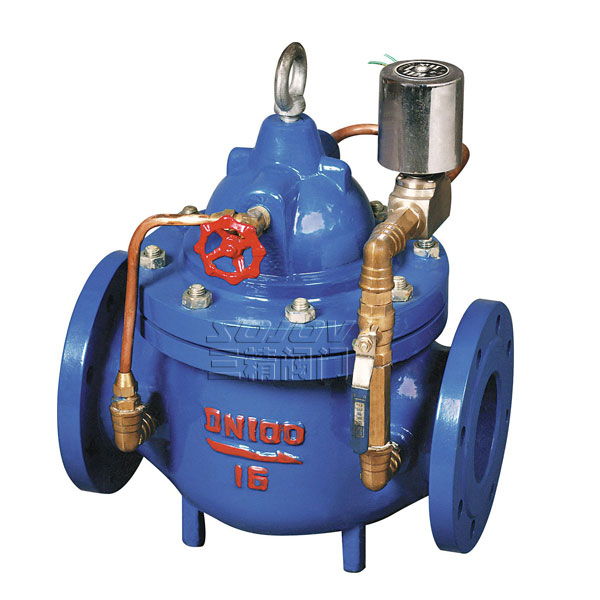

600X电控水力控制阀

600X水力电动控阀工作原理从进口端给水时,水流流过针阀进入主阀控制室,当电磁导阀打开时,控制室内的水经电磁导阀、球阀流出。球阀开度大于针阀开度,主阀控制室内压力很低,主阀处于全开状态。当电磁导阀关闭时,主阀控制室的水不能流出,控制室升压,推动膜片关闭主阀。
上一个产品:没有了
分享到:

三精阀门600X电控水力控制阀可定制600X电控水力控制阀



600X电控水力控制阀概述

电动控制阀型号:600X

电动控制阀公称通径:50MM-1000MM

电动控制阀使用压力:1.6MPA -6.4MPA

电动控制阀连接方式:法兰连接

电动控制阀形式:开关  电磁阀控制

电动控制阀 主要功能:控制流量

电动控制阀介质:水工业管道

电动控制阀材质:铸铁  球墨铸铁  铸钢

电动控制阀 标准:机械部标准或定做非标

600X水力电动控阀结构特点和用途

600X水力电动控阀由主阀、电磁导阀、针阀、球阀、微形过滤器和压力表组成水力控制接管系统。通过电磁导阀可以实现对阀门开启和关闭的遥控。加装附加装置后,可控制开启和关闭的速度。水力电动控阀利用导阀控制阀门的开启和关闭,节省能源。可代替其它阀门大型电动装置。水力电动控阀产品广泛用于高层建筑、生活区等供水管网系统及城市供水工程。

600X水力电动控阀工作原理

当阀门从进口端给水时水流流过针阀进入主阀控制室,当电磁导阀打开时,控制室内的水经电磁导阀、球阀流出。球阀开度大于针阀开度,主阀控制室内压力很低,主阀处于全开状态。    当电磁导阀关闭时,主阀控制室的水不能流出,控制室升压,推动膜片关闭主阀。

600X电控水力控制阀主要技术参数

公称压(Mpa)

 壳体试验压力(MPa)

密封试验压力(MPa)

最高进口压力(MPa)

出口可调压力(MPa)

适用介质

介质温度(℃)

1.0

1.5

1.1

1.0

0.09-0.8

0-80

1.6

2.4

1.76

1.6

0.10-1.2

2.5

3.75

2.75

2.5

0.15-1.6

600X电控水力控制阀主要零件材料

零件名称

零件材料

阀体阀盖

WCB

阀座阀盘

铜合金

密封圈O型圈

丁腈橡胶

阀杆

2Cr13

弹簧

50CrVA

针型阀

铜合金

球阀

铜合金

电磁导阀

不锈钢

微型过滤器

不锈钢

600X水力电动控制阀连接尺寸(PN 1.0-2.5MPa)

公称通径DN

L

H

H1

A

B

50

250

335

90

170

170

65

280

345

98

180

180

80

310

355

110

190

190

100

350

365

120

200

200

125

400

445

145

215

215

150

450

460

155

230

230

200

550

505

190

255

255

250

650

550

250

295

295

300

800

710

290

325

325

350

900

725

330

380

380

400

1000

760

360

415

415

450

1000

810

445

435

435

500

1100

865

495

460

460

600

1100

935

550

520

520

700

1450

1000

605

570

570

800

1560

1100

730

620

620

900

1800

1205

800

670

670

1000

2000

1330

910

830

830

三精阀门公司订货须知:

一  、①  电动控制阀  产品  名称与型号②电动控制阀口径③电动控制阀是否带附件以便我们的为您正确选型④管道阻火器  电动控制阀的使用压力⑤电动控制阀的使用介质的温度。二、若已经由设计单位选定三精公司的电动控制阀型号,请按电动控制阀型号直接向我司销售部订购。三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的三精阀门公司专家为您审核。感谢您访问我们的网站【http://www.cnsjv.com三精阀门公司】如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
