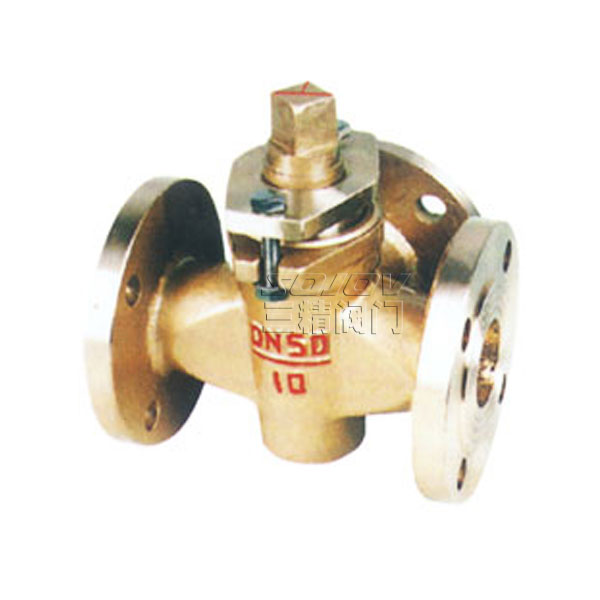

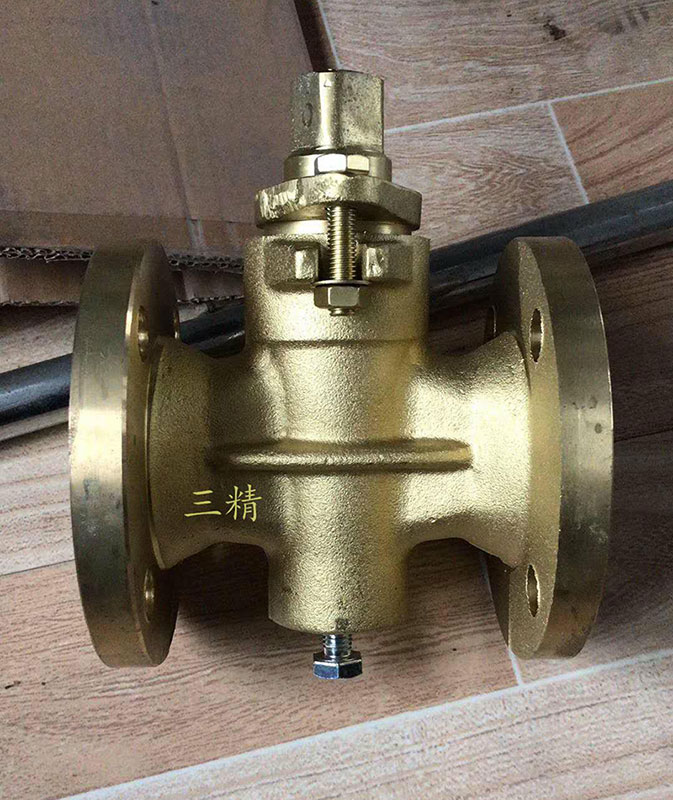

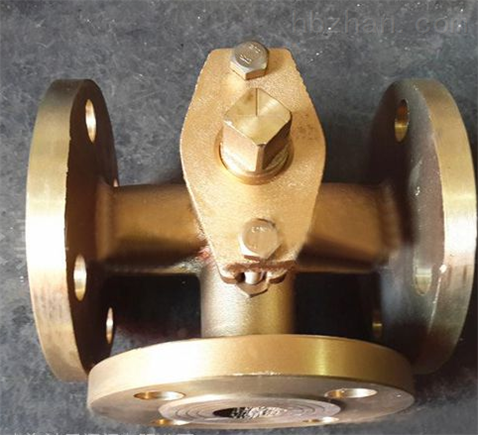

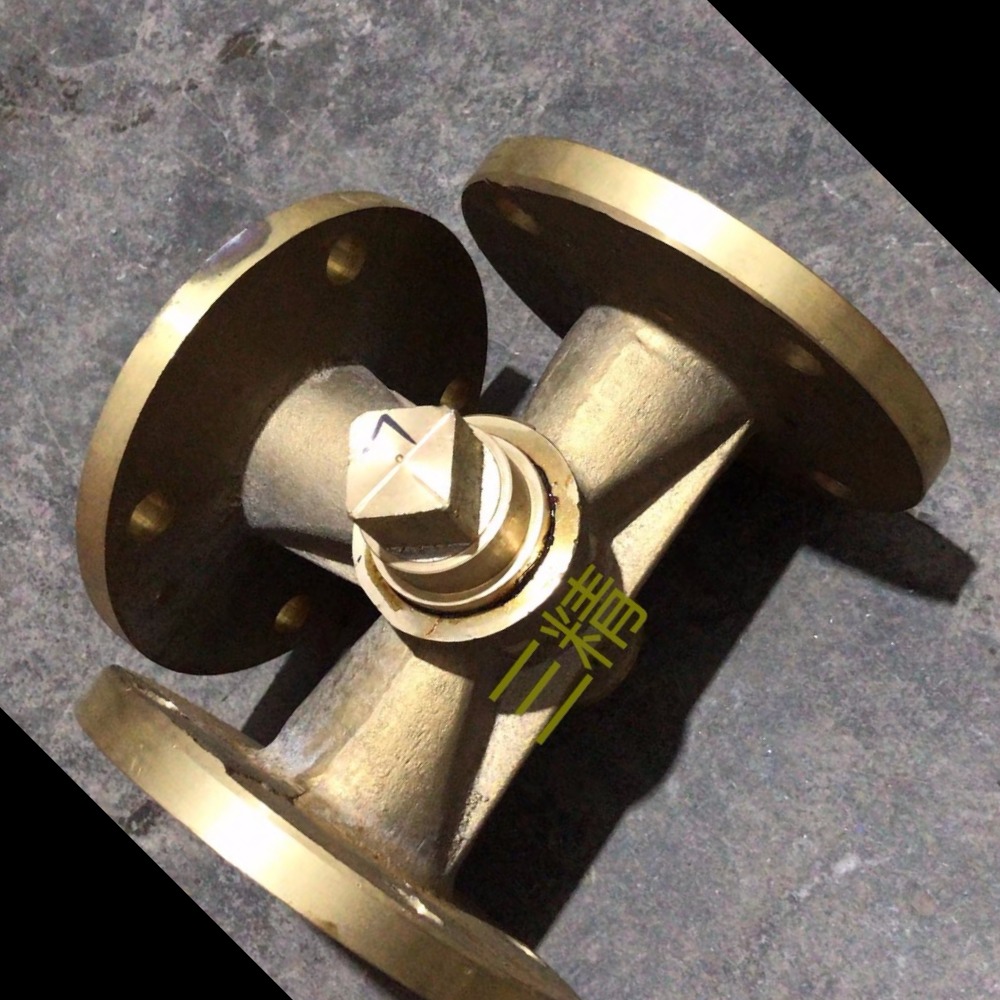

X44W三通全铜旋塞阀
X44W三通全铜旋塞阀的启闭件是一个有孔的圆柱体，圆柱体与阀杆绕垂直于通道的轴线旋转，从而达到启闭通道的目的。主要供开启和关闭管道和设备介质之用。
下一个产品：X16W-1.0T三通内螺全铜旋塞阀
上一个产品：X44T-1.0三通铜芯旋塞阀
三通全铜旋塞阀主要优点：
适用于经常操作，启闭迅速、轻便。流体阻力小。结构简单，相对体积小，重量轻，便于维修。密封性能好，不受安装方向的限制，介质的流向可任意。无振动，噪声小。
三通全铜旋塞阀型号规格
|
型号
|
公称压力
PN（MPa） |
试验压力PS（MPa）
|
适用介质
|
工作温度（℃）
|
|
|
壳体
|
密封
|
||||
|
X44W-1.0T
|
1.0
|
1.5
|
1.1
|
水、蒸气、油品
|
≤100
|
三通全铜旋塞阀尺寸大小
|
公称压力
PN（MPa） |
公称通径
DN（mm） |
尺寸（mm）
|
|||||||
|
L
|
D
|
D1
|
D2
|
z-φd
|
□s
|
h
|
H
|
||
|
1.0
|
25
|
145
|
115
|
85
|
56
|
4╳φ14
|
17
|
38
|
133
|
|
32
|
170
|
135
|
100
|
78
|
4╳φ18
|
18
|
45
|
152
|
|
|
40
|
180
|
145
|
110
|
85
|
4╳φ18
|
24
|
55
|
212
|
|
|
50
|
200
|
160
|
125
|
100
|
4╳φ18
|
28
|
74
|
260
|
|
|
65
|
220
|
180
|
145
|
120
|
4╳φ18
|
32
|
82
|
295
|
|
|
80
|
250
|
195
|
160
|
135
|
4╳φ18
|
40
|
95
|
327
|
|
|
100
|
300
|
215
|
180
|
155
|
8╳φ23
|
45
|
135
|
425
|
|
|
125
|
350
|
245
|
210
|
185
|
8╳φ23
|
54
|
154
|
482
|
|
|
150
|
400
|
280
|
240
|
210
|
8╳φ23
|
62
|
172
|
512
|
|
|
200
|
450
|
335
|
295
|
265
|
8╳φ23
|
75
|
195
|
605
|
|
|
250
|
530
|
390
|
350
|
320
|
8╳φ23
|
85
|
230
|
660
|
|
|
300
|
580
|
440
|
400
|
368
|
8╳φ23
|
100
|
263
|
760
|
|
X44W三通全铜旋塞阀的主要零件
|
零件名称
|
阀体
|
塞子
|
填料压盖
|
填料
|
|
X44W-1.0T
|
铸铜
|
铸铜
|
铸铜
|
油浸石棉盘根
|
三精阀门售后服务承诺
对于贵公司在三精阀门订购阀门产品，我厂在售后服务方面作如下承诺：
一、我公司对产品质量实行三包，即：包质、包换、保修；
二、合同签订后，保证保质、保量，按时交货；
三、本公司确保所提供阀门产品达到合同指标
四、对于需方的技术咨询，随时给予解答；
五、在交付设备时，本厂向需方交付以下资料：发货清单、产品合格证、产品样本、产品使用说明书、技术资料；
当接到用户反应质量问题的信函或电话后，保证24小时内作出答复最快解决问题。
