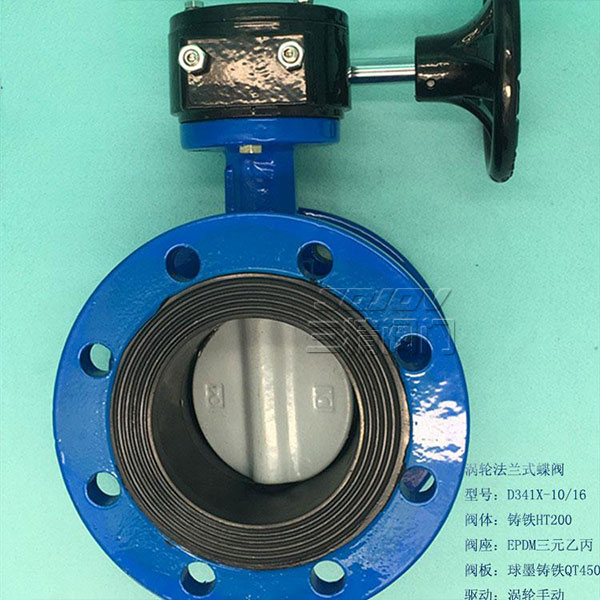

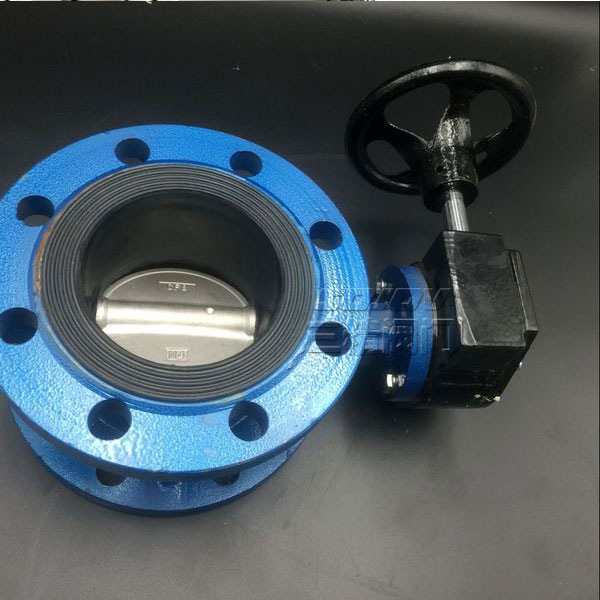

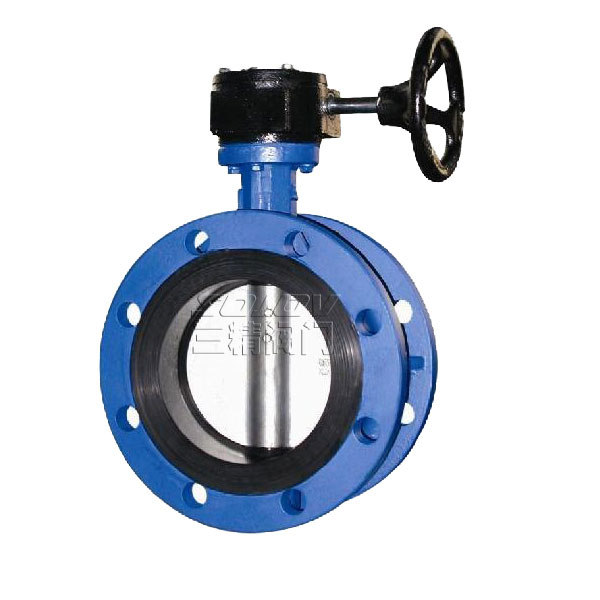

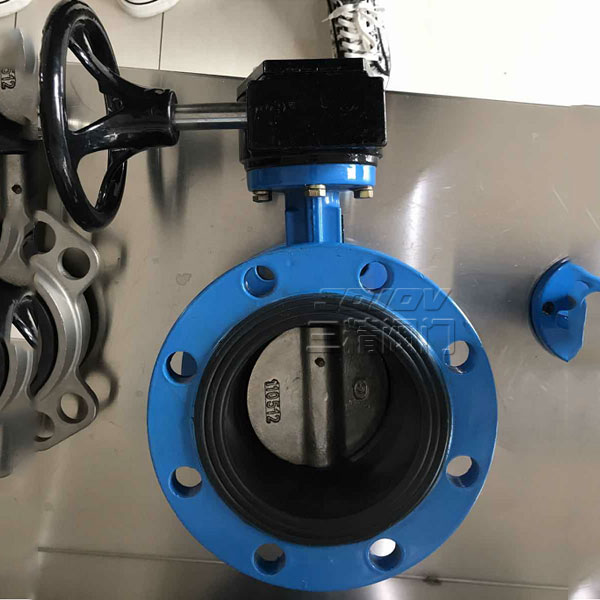

D341X蜗轮传动法兰式蝶阀
D341X蜗轮传动法兰式蝶阀概述
|
蜗轮蝶阀 型号：D341X |
蜗轮蝶阀 公称通径：50MM-1000MM |
蜗轮蝶阀 使用压力：1.6MPA -2.5MPA |
|
蜗轮蝶阀 连接方式：法兰连接 |
蜗轮蝶阀 形式： 电动 |
蜗轮蝶阀 主要功能：起开关作用 |
|
蜗轮蝶阀 使用介质：水 油品 蒸汽 |
蜗轮蝶阀 材质：铸铁 铸钢 不锈钢 |
蜗轮蝶阀 标准：机械部标准或定做非标 |
阀门材料：铸铁、碳钢、不锈钢
密封圈材料：天然橡胶（NR）-20～+85℃ 乙丙橡胶（EPDM）-40～+125℃ 丁腈橡胶（NBR）-20～+82℃ 硅橡胶（SI）-70～+150℃
氟橡胶（FPM）-23～+150℃ 氟丁橡胶（CR）0～+80℃ 丁基橡胶（IIR）-40～+100℃ 聚四氟乙烯塑料（PTFE）+10～+150℃
适用介质：淡水、污水、海水、空气、蒸气、食品、药品、各种油类、酸类、碱类、盐类等。法兰连接尺寸：GB/T172416-98； GB9115-88
结 构 长 度：GB12221-89 压 力 试 验：GB/T13927-92
D341X蜗轮传动法兰式蝶阀外形尺寸
|
通径（DN） |
L |
D |
D1 |
Z-d |
H |
Ho |
A |
B |
|
50 |
108 |
165 |
125 |
4-18 |
63 |
360 |
193 |
125 |
|
65 |
112 |
185 |
145 |
4-18 |
70 |
321 |
193 |
125 |
|
80 |
114 |
200 |
160 |
8-18 |
83 |
346 |
193 |
125 |
|
100 |
127 |
220 |
180 |
8-18 |
105 |
387 |
193 |
125 |
|
125 |
140 |
250 |
210 |
8-18 |
115 |
411 |
193 |
125 |
|
150 |
140 |
285 |
240 |
8-18 |
137 |
447 |
193 |
125 |
|
200 |
152 |
340 |
295 |
8-18 |
164 |
572 |
|
165 |
|
250 |
250 |
395 |
350 |
12-22 |
206 |
646 |
|
165 |
|
300 |
270 |
445 |
400 |
12-22 |
230 |
738 |
|
175 |
|
350 |
290 |
505 |
460 |
16-22 |
248 |
761 |
|
175 |
|
400 |
310 |
565 |
515 |
16-22 |
289 |
877 |
|
210 |
|
450 |
330 |
615 |
565 |
20-26 |
320 |
938 |
|
210 |
|
500 |
350 |
670 |
620 |
20-26 |
343 |
993 |
|
210 |
|
600 |
390 |
780 |
725 |
20-30 |
413 |
1131 |
|
210 |
|
700 |
430 |
895 |
840 |
24-30 |
478 |
1476 |
|
320 |
|
800 |
470 |
1015 |
950 |
24-33 |
525 |
1533 |
|
320 |
|
900 |
510 |
1115 |
1050 |
28-33 |
585 |
1655 |
|
320 |
|
1000 |
550 |
1230 |
1160 |
28-36 |
640 |
1765 |
|
400 |
|
1200 |
630 |
1455 |
1380 |
32-39 |
755 |
1995 |
|
400 |
蝶阀订货主要事项：
蝶阀介质压力等级内泄漏率阀门尺寸连接方式标准最大耐温最大耐压最大流量/每小时,闸阀阀体材质转动方式（手柄/蜗轮）内部阀体结构蝶阀工作原理安装说明等相关技术资料当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的三精阀门公司专家为您审核把关。感谢您访问我们的网站【http://www.cnsjv.com】
