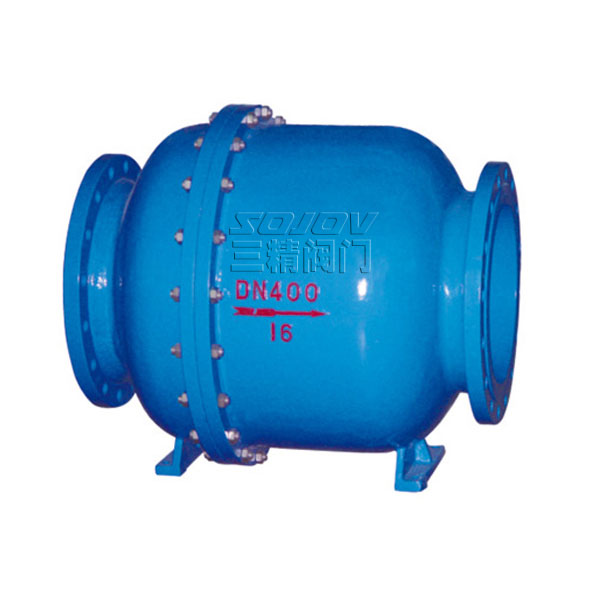

HQ45X微阻球形止回阀
型号：HQ45X
公称通径：50MM-1200MM
使用压力：1.6MPA -2.5MPA
连接方式：法兰连接
形式：自动
主要功能：防止介质回流
使用介质：水系统
材质：铸铁 铸钢
标准：机械部标准或定做非标
微阻球形止回阀
|
微阻球形止回阀 型号：HQ45X |
微阻球形止回阀 公称通径：50MM-1200MM |
微阻球形止回阀 使用压力：1.6MPA -2.5MPA |
|
微阻球形止回阀 连接方式：法兰连接 |
微阻球形止回阀 形式：自动 |
微阻球形止回阀 主要功能：防止介质回流 |
|
微阻球形止回阀 使用介质：水系统 |
微阻球形止回阀 材质：铸铁 铸钢 |
微阻球形止回阀 标准：机械部标准或定做非标 |
微阻球形止回阀概述
微阻球形止回阀 采用橡胶包皮球为阀瓣,在介质的作用下,可在阀替内的滑道上滚动,从而打开或关闭阀门.流量大流阻损失小,密封性能好,消声关闭,可减小水击波.水平或垂直安装均可.可用于冷水、热水、工业及生活污水等管网的水泵出口，防止介质倒流。
微阻球形止回阀主要技术参数
公称压力：1.0～1.6MPa 公称通经：50～1000mm 适用介质：水及弱腐蚀性流体 适用温度：0～80℃法兰标准：GB/T 17241.6 GB/T 9113 试验标准: GB/T 13927 AP1598
微阻球形止回阀主要零部件材料
| 零件名称 | 阀体 | 阀瓣 | 阀座 | 弹簧 |
| 材料 | 铸铁、球铁、铸钢 | 铸铜、不锈钢 | 铜、不锈钢 |
不锈钢 |
微阻球形止回阀主要外形连接尺寸
| DN（mm) | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 |
| L | 203 | 216 | 241 | 292 | 330 | 356 | 495 | 622 | 698 | 781 | 914 | 978 | 978 | 1295 | 1448 | 1600 | 1760 | 1900 |
| H | 180 | 210 | 225 | 245 | 280 | 320 | 380 | 450 | 470 | 500 | ||||||||
| H1 | 510 | 570 | 640 | 715 | 815 | 825 | 980 | 1155 | 1260 | 1350 | 1660 | 1700 |
三精公司订货须知
一、①微阻球形止回阀产品名称与型号②微阻球形止回阀口径③微阻球形止回阀是否带附件以便我们的为您正确选型④微阻球形止回阀的使用压力⑤微阻球形止回阀的使用介质的温度。
二、若已经由设计单位选定三精公司的微阻球形止回阀 型号，请按微阻球形止回阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的三精公司专家为您审核把关。
