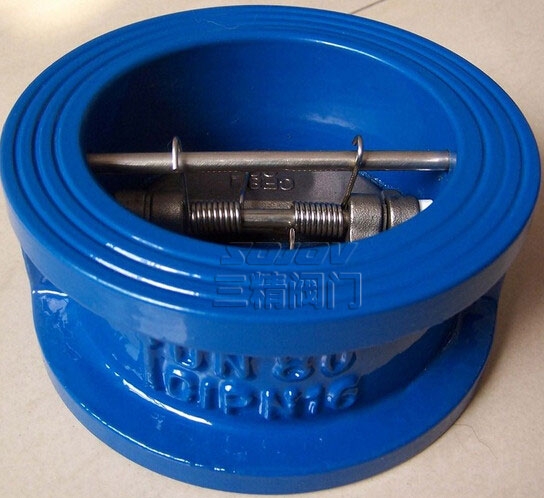

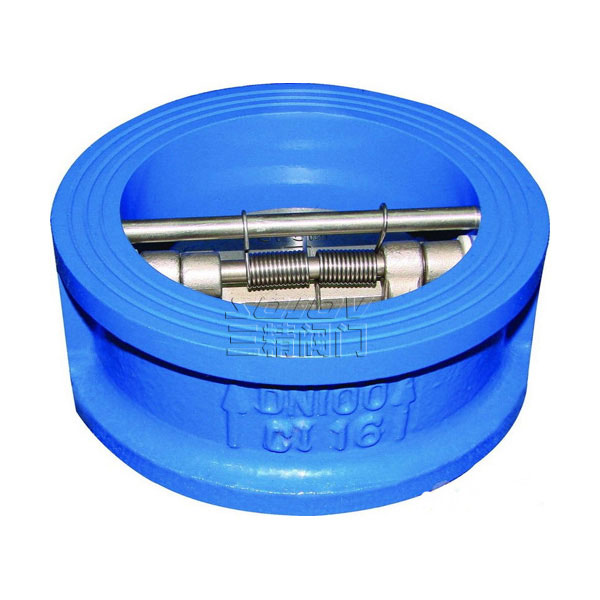

H76X对夹蝶型旋启式止回阀
  • H76X对夹蝶型旋启式止回阀
  • H76X对夹蝶型旋启式止回阀
  • H76X对夹蝶型旋启式止回阀
  • H76X对夹蝶型旋启式止回阀

H76X对夹蝶型旋启式止回阀

本公司生产的H76X型对夹式止回阀由阀体、阀瓣、阀杆及弹簧等零件组成,采用对夹连接。由于阀瓣的关闭行程短,并且有弹簧加载,可显著减少水锤现象。该阀主要适用于城市、工业及高层建筑给水、排水管网上。由于其结构长度比一般止回阀短,对有安装空间限制的场所最为适用。
下一个产品:H41X/W全铜消声止回阀
上一个产品:H74XI对夹薄型止回阀
分享到:

三精阀门H76X对夹蝶型旋启式止回阀可定制H76X对夹蝶型旋启式止回阀



对夹式止回阀概述

 本公司生产的H76X型对夹式止回阀由阀体、阀瓣、阀杆及弹簧等零件组成,采用对夹连接。由于阀瓣的关闭行程短,并且有弹簧加载,可显著减少水锤现象。该阀主要适用于城市、工业及高层建筑给水、排水管网上。由于其结构长度比一般止回阀短,对有安装空间限制的场所最为适用。

对夹式止回阀主要零部件材料

零件名称

阀体 阀瓣 阀杆 弹簧 阀座
材 料

铸铁、铸钢

碳钢 不锈钢 不锈钢 丁腈 橡胶

对夹式止回阀主要技术参数:

型 号 公 称 压 力 PN(MPa) 强度试验压力(MPa) 密封试验压力(MPa) 适用 温度 适用 介质
H76X-10 1.0 1.5 1.1 ≤80℃

清水

污水

H76X-16 1.6 2.4 1.76

对夹式止回阀主要外形尺寸

公称通径 DN(mm) L(mm) H(mm) D(mm)
1.0MPa 1.6MPa
50 43 60 105 105
65 46 73 124 124
80 64 89 142 142
100 64 110 162 162
125 70 141 192 192
150 76 168 218 218
200 89 219 272 273
250 114 273 328 328
300 114 324 378 384

公称通径 DN(mm) L(mm) H(mm) D(mm)
1.0MPa 1.6MPa
350 127 356 438 444
400 140 418 489 495
450 152 457 540 555
500 152 526 594 616
600 178 626 695 734
700 229 672 810 804
800 241 778 916 910
900 241 878 1016 1010
1000 300 914 1124 1128

三精公司订货须知

一、①对夹式止回阀产品名称与型号②对夹式止回阀口径③对夹式止回阀是否带附件以便我们的为您正确选型④对夹式止回阀的使用压力⑤对夹式止回阀的使用介质的温度。      二、若已经由设计单位选定三精公司的对夹式止回阀型号,请按    对夹式止回阀型号直接向我司销售部订购。三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的三精公司专家为您审核把关。感谢您访问我们的网站【http://www.cnsjv.com三精公司】如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。本阀可根据用户特殊要求采用H46型凸耳式结构,用户订货时请注明凸耳型的型式。
