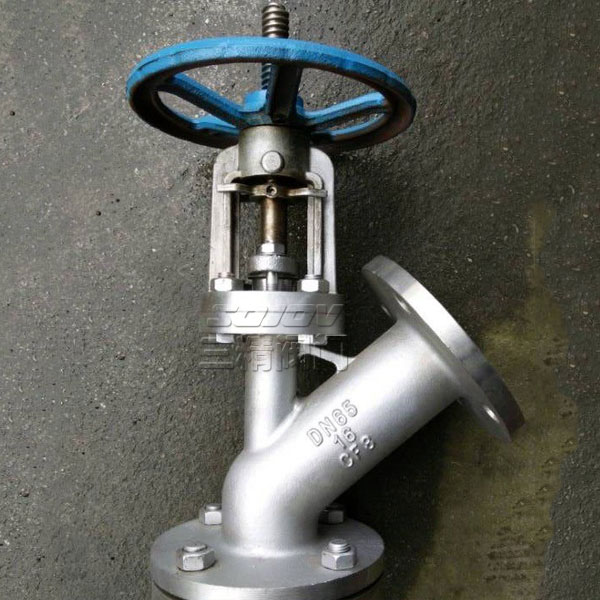

HG5-81-1上展式放料阀
上展式放料阀概述
上展式放料阀阀体内腔装有耐冲刷、耐腐蚀的密封圈，在开启阀门瞬间，可以保护阀体不被介质冲刷、腐蚀,并对密封圈进行特种处理，使表面硬度达到HRC56~62，具有高耐磨、耐腐蚀的功能。阀瓣密封根据需要是封面均堆焊有硬质合金，密封副采用线密封，保证密封的可靠性，并可防止结疤。下展式放料阀在化工、石油、冶金、制药、农药、染料、食品加工等行业广泛使用。
上展式放料阀性能参数及用途
工作压力1.6Mpa 工作介质为水, 油液体, 酸碱等 工作温度为<=175℃. 不锈钢<=320℃ 碳钢上展式放料阀操作方便,开启自由,运动灵活可靠; 阀瓣装配维修简单, 密封结构合理, 密封圈更换方便实用。
上展式放料阀主要零件材质
|
零件名称 |
ZG1Cr18Ni9Ti系列 |
ZG00Cr18Ni10系列 |
ZG1Cr18Ni12MO 2 Ti系列 |
ZG00Cr17Ni14MO 2 系列 |
WCB系列 |
|
阀体/阀盖 |
ZG1Cr18Ni9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12MO 2 Ti |
ZG00Cr17Ni14MO 2 |
WCB |
|
阀杆 |
ZG1Cr18Ni9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12MO 2 Ti |
ZG00Cr17Ni14MO 2 |
WCB |
|
阀瓣 |
ZG1Cr18Ni9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12MO 2 Ti |
ZG00Cr17Ni14MO 2 |
WCB |
|
垫片 |
304+PTFE |
304L+PTFE |
316+PTFE |
316L+PTFE |
石墨+304 |
|
螺柱 |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr17Ni2 |
35CrMoA |
|
螺母 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
45 |
上展式放料阀连接尺寸
|
DN |
上法兰 |
上法兰 |
下法兰 |
密封座 |
||
|
D1 |
D2 |
D3 |
D4 |
D5 |
D6 |
|
|
25 |
115 |
85 |
135 |
100 |
70 |
40 |
|
32 |
135 |
100 |
145 |
110 |
75 |
55 |
|
40 |
145 |
110 |
160 |
125 |
100 |
65 |
|
50 |
165 |
125 |
180 |
145 |
85 |
70 |
|
65 |
180 |
145 |
195 |
160 |
135 |
90 |
|
80 |
195 |
160 |
215 |
180 |
155 |
130 |
|
100 |
215 |
180 |
245 |
210 |
195 |
135 |
|
125 |
245 |
210 |
280 |
245 |
180 |
145 |
|
150 |
280 |
240 |
335 |
295 |
210 |
185 |
|
200 |
335 |
295 |
405 |
355 |
/ |
/ |
