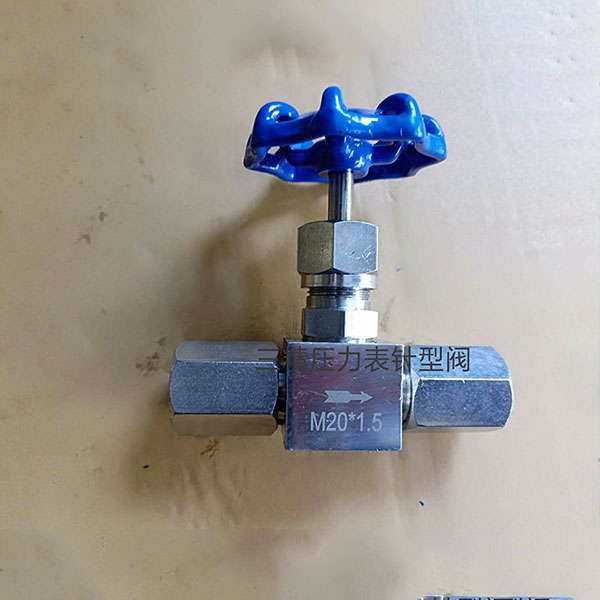

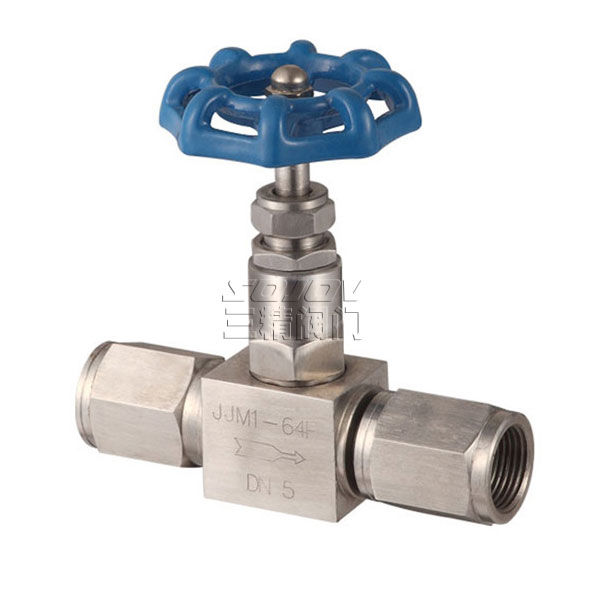

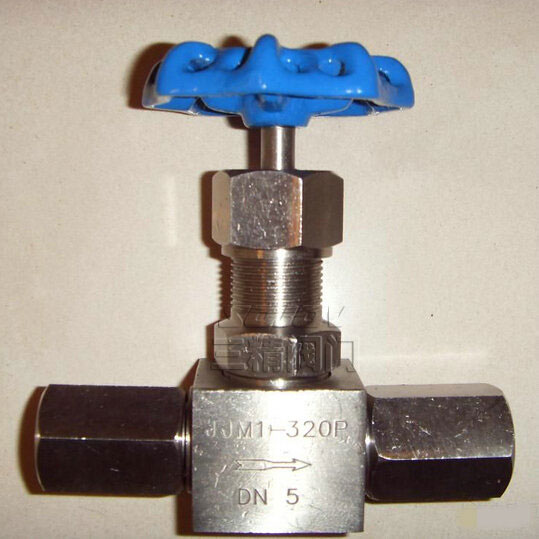

JJM1压力表针型阀
  • JJM1压力表针型阀
  • JJM1压力表针型阀
  • JJM1压力表针型阀
  • JJM1压力表针型阀

JJM1压力表针型阀

针型阀门材料应根据其参数及材料的性能按本标准选用,并应符合有关产品标准的规定。也可选用性能不低于本标准规定的或供购双方合同商定的其他材料。
下一个产品:GMJ11H高密封取样阀
上一个产品:JJBY1取压针型阀
分享到:

三精阀门JJM1压力表针型阀可定制JJM1压力表针型阀



针型阀门材料

应根据其参数及材料的性能按本标准选用,并应符合有关产品标准的规定。也可选用性能不低于本标准规定的或供购双方合同商定的其他材料。

特殊情况下针型阀门的技术要求如下:

1.灰铸铁制针型阀门       用于公称压力 pN≤1.0MPa,温度为–10~200℃的水、蒸气、空气、煤气及油类等介质的灰铸铁制阀门,主要零件材料按表1 选用。

2.可锻铸铁制针型阀门      用于公称压力 pN≤2.5MPa,温度为–30~300℃的水、蒸气、空气及油类等介质的可锻铸铁制阀门,主要零件材料按表2 选用。

3. 球墨铸铁制针型阀门 用于公称压力 pN≤4.0MPa,温度为–30~350℃的水、蒸气、空气及油类等介质的球墨铸铁制阀门,主要零件材料按表3 选用。

4.铜合金制针型阀门     用于公称压力 pN≤2.5MPa  的水、海水、氧气、空气、油类等介质,以及温度为–40~250℃的蒸气介质的铜合金制阀门,主要零件材料按表4 选用。

5.碳素钢制针型阀门     用于公称压力 pN≤32.0MPa,温度为–30~450℃的水、蒸气、空气、氢气、氨、氮及石油产品等介质的碳素钢制阀门,主要零件材料按表5 选用。

6.高温钢制针型阀门      用于公称压力 pN≤16.0MPa,温度小于或等于 550℃的蒸气及石油产品等介质的高温钢制阀门,主要零件材料按表6 选用。

7.低温钢制针型阀门     用于公称压力 pN≤6.4MPa,温度高于或等于–196℃的乙烯、丙烯、液态天然气及液氮等介质的低温钢制阀门,主要零件材料按表7 选用。     用于公称压力 pN≤6.4MPa,温度高于或等于–196℃的乙烯、丙烯、液态天然气及液氮等介质的低温钢制阀门,主要零件材料按表7 选用。

8.不锈耐酸钢制针型阀门

用于公称压力 pN≤6.4MPa,温度低于或等于 200℃的硝酸、醋酸等介质的不锈耐酸钢制阀门,主要零件材料按表8 选用。

压力表截止阀主要零件材料

Materials for main parts

零件名称

Part name

阀杆、阀盖、螺栓Body,Bonnet bolt

阀杆、阀瓣密封圈Stem,Disc,Gasket

填料
Packing

垫片
Gasket

手柄
Hande

JJM1-160-DN5

铬镍不锈钢Cr.NiStainlesss steel

不锈钢
Stainless steel

聚四氧乙稀、柔性石墨PTEF,Soft graphite

橡胶石棉板Latex asbestos

优质碳钢
High grade
Garbon steelll

压力表截止阀主要性能规范

Chief property and specifieation

型号
Type

公称压力
(MPa)
Nominal
pressure

试验压力PS(MPs)
 Test pressure

工作压力(MPa)
Working
pressure

工作温度(℃)
Working
temperature

适用介质Applicable
mediun

壳体Shell

密封
(液)Seal

密封
(气)Seal

JJM1-160-DN5

16.0

24.0

17.6

0.6

16.0

P≤200℃

液化石油气水、油品等Petroleun gas Water,
Oil etc.

C≤425℃

压力表截止阀主要外形及连接尺寸

Main external and connecting dimensions(mm)

型号Type

公称直径DN(mm)Nominal
dameter

尺寸Dimensions

重量(Kg)Weight

L1

Do

L2

H

H1

L3

M1

M2

JJM1-160

5

116

65

85

98

105

40

M20×1.5左

M20×1.5

1.0

三精f阀门公司订货须知:

一、①压力表截止阀产品名称与型号②压力表截止阀口径③压力表截止阀是否带附件以便我们的为您正确选型④压力表截止阀的使用压力⑤压力表截止阀的使用介质的温度。二、若已经由设计单位选定三精公司的压力表截止阀型号,请按压力表截止阀型号直接向我司销售部订购。三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的三精公司专家为您审核把关。感谢您访问我们的网站【http://www.cnsjv.com三精公司】如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
