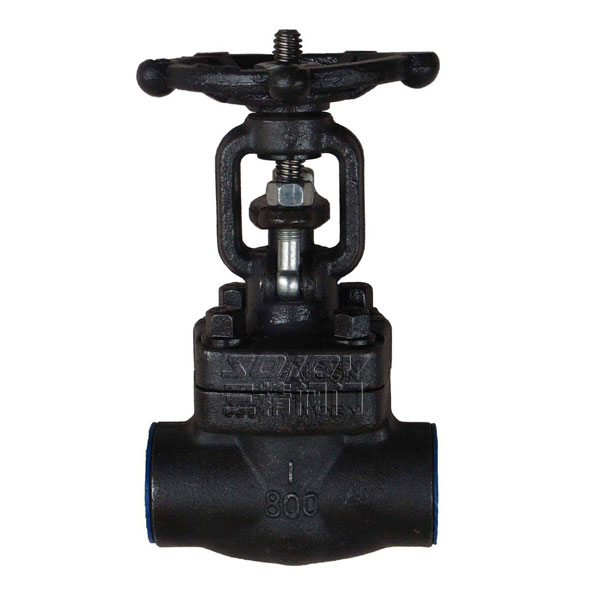

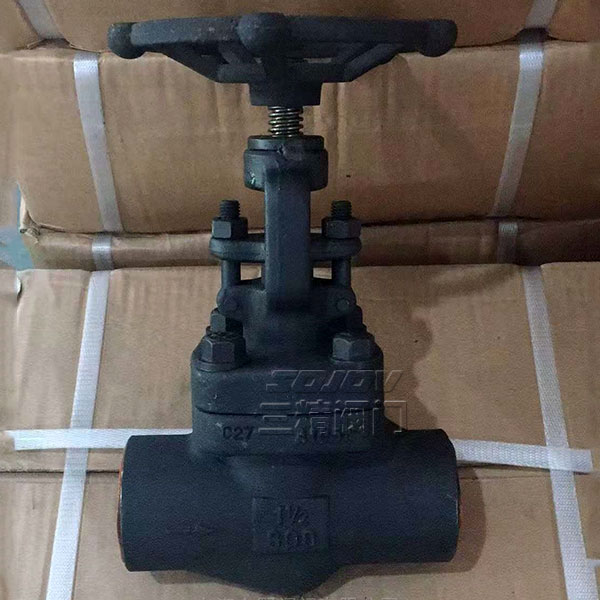

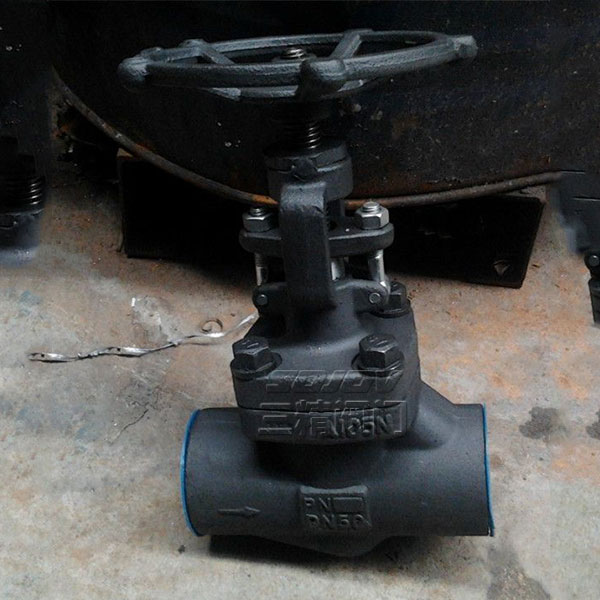

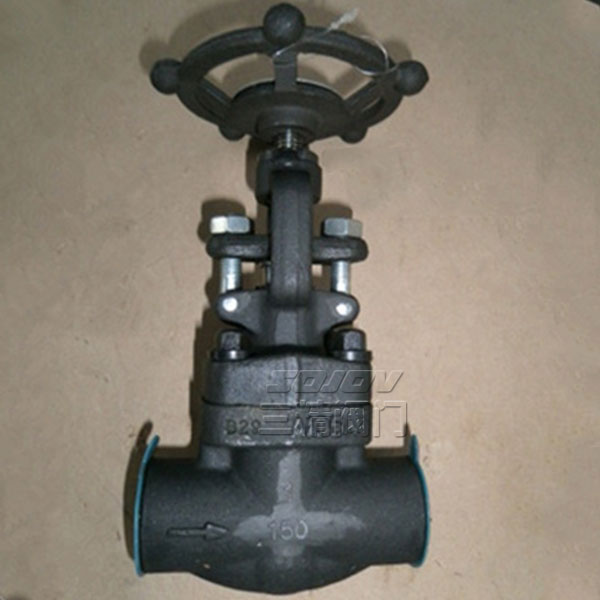

Z11Y/Z61Y锻钢闸阀.锻不锈钢闸阀
Z11Y/Z61Y锻钢闸阀.锻不锈钢闸阀
|
螺纹闸阀型号：Z11Y Z61Y |
螺纹闸阀公称通径：15MM-50MM |
螺纹闸阀 使用压力：1.6MPA -32MPA |
|
螺纹闸阀连接方式：螺纹 焊接 |
螺纹闸阀形式：手动 |
螺纹闸阀主要功能：起开关作用 |
|
螺纹闸阀 使用介质：水 油品 蒸汽 |
螺纹闸阀材质：锻钢 锻不锈钢 |
螺纹闸阀 标准：机械部标准或定做非标 |
产品概述
锻钢闸阀有三种阀盖设计形式.第一种是螺栓式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片(316夹柔性石墨制造)密封.客户有特殊要求时也可采用金属环连接.第二种设计形式是焊接式阀盖,按这种设计形式的阀门,其阀体与阀盖用螺纹连接,全焊密封.客户有特殊要求时也可采用透焊连接.第三种是自密封阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺纹连接,内压自密环密封
锻钢闸阀螺栓式阀盖标准材质细表 :
| 序号 | 零件名称 | CStoASTM | AStoASTM | SStoASTM | |
| A105 | F22 | F304(L) | F316(L) | ||
| 1 | 阀体 | A105 | A182F22 | A182F304(L) | A182F316(L) |
| 2 | 阀座 | A276420 | A276304 | A276304(L) | A276316(L) |
| 3 | 闸板 | A182F430&410 | A182F304 | A182F304(L) | A182F316(L) |
| 4 | 阀杆 | A182F6 | A182F304 | A182F304(L) | A182F316(L) |
| 5 | 垫片 | 316夹柔性石墨 | 316夹PTFE | ||
| 6 | 阀盖 | A105 | A276f304 | A276F304(L) | A276F316(L) |
| 7 | 螺栓 | A193B7 | A193B16 | A193B8 | A193B8M |
| 8 | 销钉 | A276420 | A276 304 | ||
| 9 | 填料压套 | A276410 | A182F304(L) | A182F316(L) | |
| 10 | 活节螺栓 | A193B7 | A193B16 | A193B8 | A193B8M |
| 11 | 填料压板 | A105 | A182F11 | A182F304(L) | A182F316(L) |
| 12 | 螺母 | A1942H | A1944 | A1948 | A1948M |
| 13 | 阀杆螺母 | A276420 | |||
| 14 | 锁紧螺母 | A1942H | A1944 | A1948 | A1948M |
| 15 | 铭牌 | SS | |||
| 16 | 手轮 | A197 | |||
| 17 | 垫片 | A473431 | |||
| 18 | 填料 | 柔性石墨 | PTFE | ||
| 适用介质 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | 硝酸、醋酸等 | ||
| 适用温度 | —29℃～425℃ | —29℃～550℃ | —29℃～200℃ | ||
注意:客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定CS=碳钢;AS=合金钢;SS=不锈钢;
锻钢闸阀螺栓式阀盖尺寸(MM)和重量(KG)
| NPS | 缩径 | 3/8" | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" | |
| 全径 | 3/8" | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" | ||
| L | 79 | 79 | 92 | 111 | 120 | 120 | 140 | 178 | |
| H(开) | 158 | 158 | 169 | 197 | 236 | 246 | 283 | 330 | |
| W | 100 | 100 | 100 | 125 | 160 | 160 | 180 | 200 | |
| 重量 | 螺栓式 | 2.1 | 2.0 | 2.3 | 4.3 | 5.9 | 6.9 | 11.1 | 15.2 |
| 焊接式 | 1.8 | 1.7 | 2.0 | 3.8 | 5.1 | 6.1 | 10.2 | 14.2 | |
三精阀门公司订货须知：
一、①螺纹闸阀产品名称与型号② 螺纹闸阀 口径③ 螺纹闸阀 是否带附件以便我们的为您正确选型④ 螺纹闸阀的使用压力⑤ 螺纹闸阀的使用介质的温度。
二、若已经由设计单位选定螺纹闸阀 的锻钢截止阀 型号，请按 螺纹闸阀 型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的三精阀门公司专家为您审核把关。
