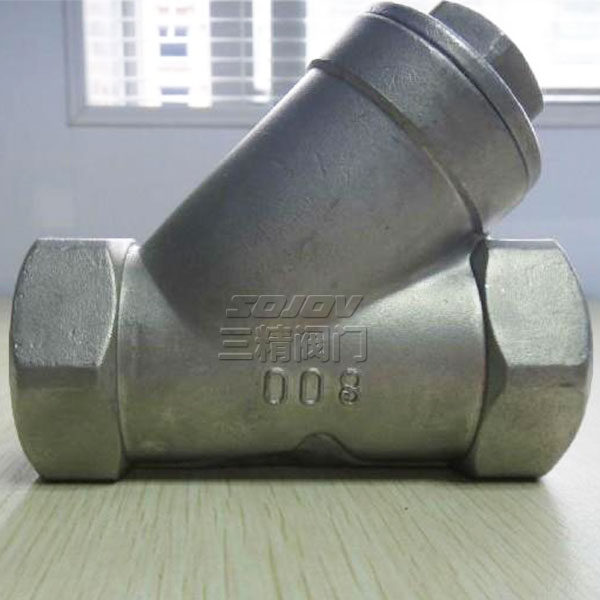

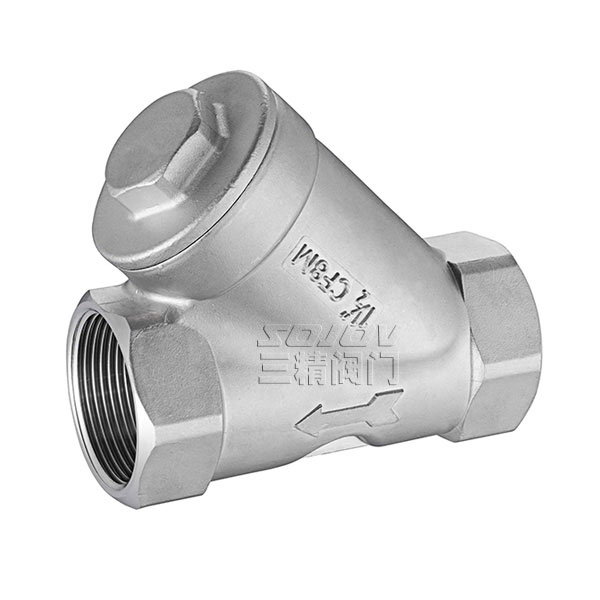

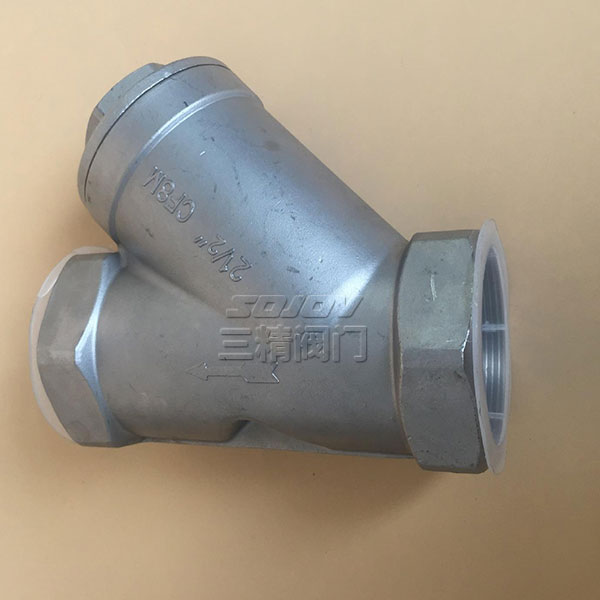

不锈钢内螺纹Y型过滤器
  • 不锈钢内螺纹Y型过滤器
  • 不锈钢内螺纹Y型过滤器
  • 不锈钢内螺纹Y型过滤器
  • 不锈钢内螺纹Y型过滤器

不锈钢内螺纹Y型过滤器

SG过滤器用于水、油、气管道和各种设备上不可缺少的一种装置,它主要清除管内中的介质,来保护减压阀、泄压阀、定水位阀和水泵等设备,以达到正常运转。安装时请安在进口处,一般用水滤网采用10~30目/cm2,用气滤网采用40~100目/cm2,用油滤网采用60~200目/cm2。
下一个产品:没有了
上一个产品:ZPG-I自动排污过滤器
分享到:

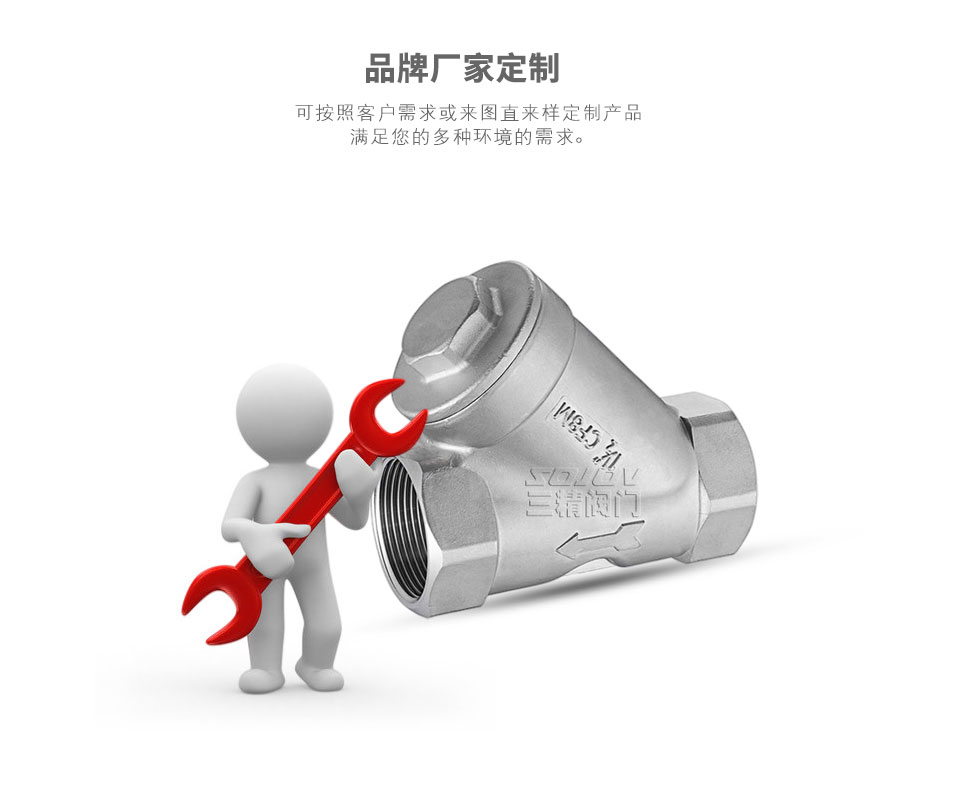

三精阀门不锈钢内螺纹Y型过滤器可定制不锈钢内螺纹Y型过滤器



不锈钢内螺纹Y型过滤器概述:

不锈钢内螺纹Y型过滤器用于水、油、气管道和各种设备上不可缺少的一种装置,它主要清除管内中的介质,来保护减压阀、泄压阀、定水位阀和水泵等设备,以达到正常运转。安装时请安在进口处,一般用水滤网采用10~30目/cm2,用气滤网采用40~100目/cm2,用油滤网采用60~200目/cm2 。


不锈钢内螺纹Y型过滤器工作原理:


Y型过滤器安装于进水管路中各配套阀门的前端,当管道中的介质首先进入过滤器时,介质通过滤网进入被连接的阀门中,而杂质则留于过滤桶内,使各类阀门不会由于机械杂物卡入密封圈而失灵。

主要零件材料:

壳体材质

碳钢WCB、黄铜B62

不锈钢304、316、316L

滤框滤网材质

不锈钢304、316、316L

密封件材质

耐油石棉、丁腈橡胶、聚四氟乙烯

防爆级别

BS5501: IIA、IIB、IIC

环境温度(℃)

-30~380

-80~450

公称压力(MPa)

0.6~5.0(150Lb~600Lb)

过滤精度(目/in)

10~300

主要连接尺寸:

通径DN

L

D

D1

D2

B

f

n-φ

15

140

95

65

45

14

2

4-φ14

20

150

105

75

55

14

2

4-φ14

25

160

115

85

65

14

2

4-φ14

32

180

135

100

78

16

3

4-φ18

40

200

145

110

85

16

3

4-φ18

50

220

160

125

100

16

3

4-φ18

65

260

180

145

120

18

3

4-φ18

80

310

195

160

135

20

3

8-φ18

100

350

215

180

155

20

3

8-φ18

125

400

245

210

185

22

3

8-φ18

150

450

280

240

210

24

3

8-φ23

200

500

335

295

265

26

3

12-φ23

250

550

405

355

320

30

3

12-φ25

300

580

460

410

375

30

4

12-φ25

350

760

520

470

435

34

4

16-φ25

400

800

580

525

485

36

4

16-φ30

450

900

640

585

535

44

4

20-φ30

三精阀门公司订货须知:

一、①Y型过滤器产品名称与型号②Y型过滤器口径③Y型过滤器是否带附件以便我们的为您正确选型④Y型过滤器的使用压力⑤Y型过滤器的使用介质的温度。二、若已经由设计单位选定三精阀门公司的Y型过滤器型号,请按Y型过滤器型号直接向我司销售部订购。三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的三精阀门公司专家为您审核把关。感谢您访问我们的网站【http://www.cnsjv.com三精公司】如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
