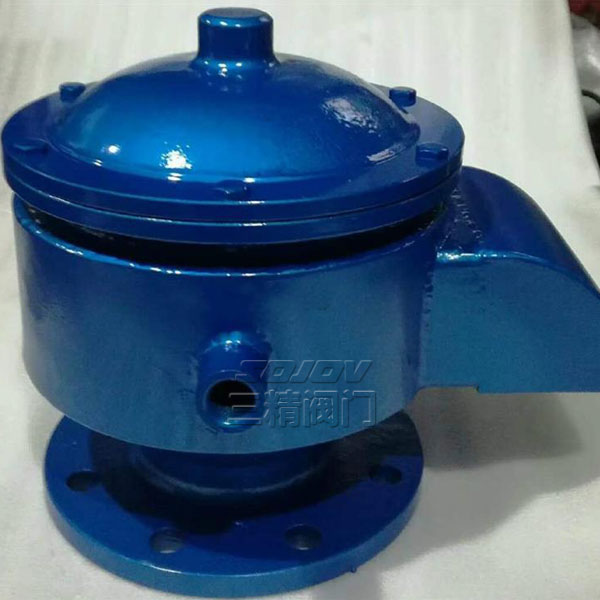

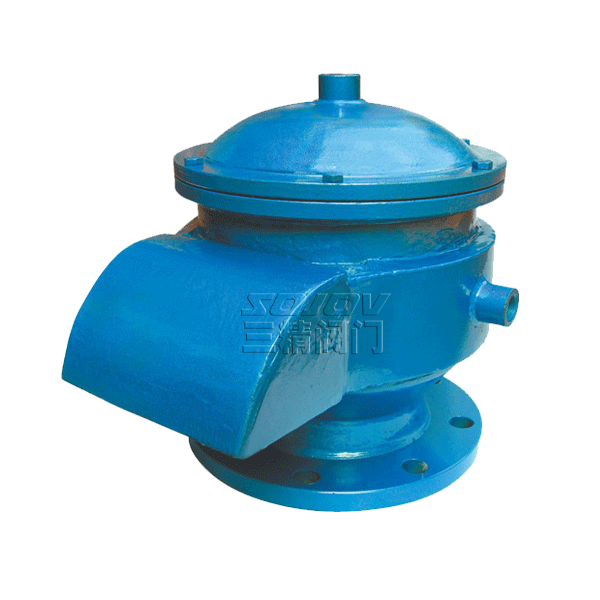

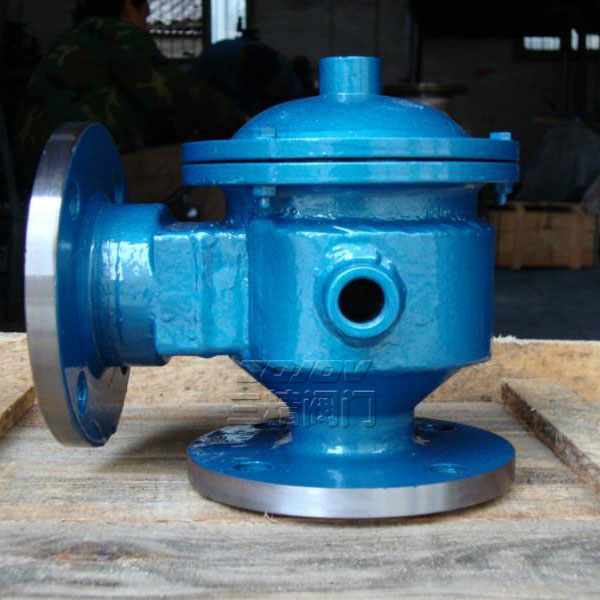

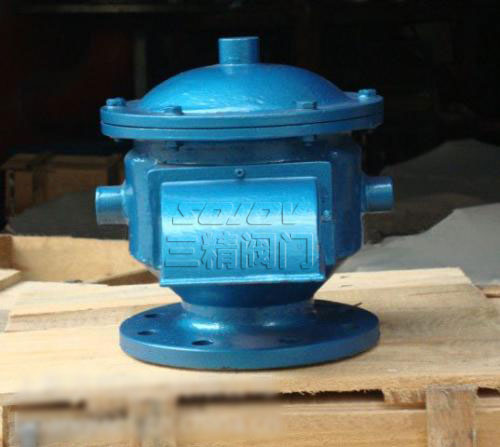

JAV-I夹套保温呼吸阀
夹套保温呼吸阀用途
夹套保温呼吸阀用于安装原油、汽油、煤油、轻柴油、芳烃等固定顶式储罐上的主要安全设备，夹套保温呼吸阀是起蒸发损耗与保护储罐在受超压或真空时免遭破坏的作用（夹套保温呼吸阀）。夹套保温呼吸阀通常与阻火器配套使用。
夹套保温呼吸阀主要外形与法兰连接尺寸：
|
夹套保温呼吸阀 |
夹套保温呼吸阀 |
夹套保温呼吸阀安装尺寸（mm） |
||||
|
D1 |
D1 |
L |
H |
n×Φ |
||
|
DN50 |
6.5 |
Φ110 |
Φ140 |
160 |
255 |
4×14 |
|
DN80 |
9.8 |
Φ150 |
Φ185 |
213 |
260 |
4×18 |
|
DN100 |
12 |
Φ170 |
Φ205 |
265 |
290 |
4×18 |
|
DN150 |
21 |
Φ225 |
Φ260 |
305 |
330 |
8×18 |
|
DN200 |
31 |
Φ280 |
Φ315 |
355 |
350 |
8×18 |
|
DN250 |
35 |
Φ335 |
Φ370 |
420 |
400 |
12×18 |
夹套保温呼吸阀订货须知:
⑴JAV-I夹套保温呼吸阀产品型号与名称⑵JAV-I夹套保温呼吸阀公称通径DN⑶JAV-I夹套保温呼吸阀额定流量系数KV⑷JAV-I夹套保温呼吸阀公称压力和压差⑸JAV-I夹套保温呼吸阀阀体和阀内组件材料⑹JAV-I夹套保温呼吸阀流量特性⑺JAV-I夹套保温呼吸阀适用温度⑻JAV-I夹套保温呼吸阀电源电压和控制信号JAV-I夹套保温呼吸阀是否带附件。
