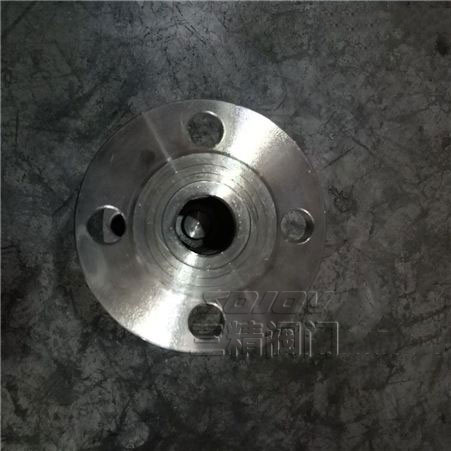

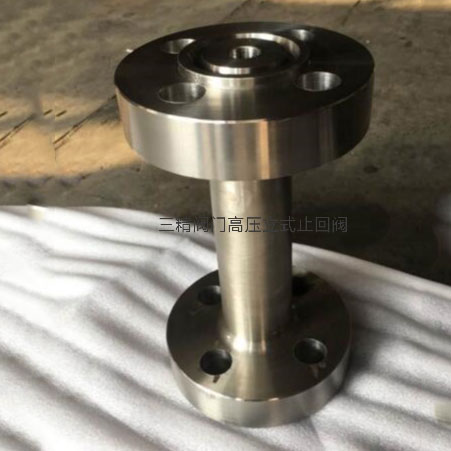

H42Y升降式高压止回阀
型号：H41X
公称通径：10MM-200MM
使用压力：16MPA -32MPA
连接方式：法兰连接
形式：自动
主要功能：防止介质回流
使用介质：水系统
材质：铸铁 铸钢
标准：机械部标准或定做非标
高压止回阀材质,高压止回阀尺寸,高压止回阀原理,高压止回阀说明如下：
|
止回阀型号：H41X |
止回阀 公称通径：10MM-200MM |
止回阀 使用压力：16MPA -32MPA |
|
止回阀 连接方式：法兰连接 |
止回阀 形式：自动 |
止回阀 主要功能：防止介质回流 |
|
止回阀使用介质：水系统 |
止回阀 材质：铸铁 铸钢 |
止回阀 标准：机械部标准或定做非标 |

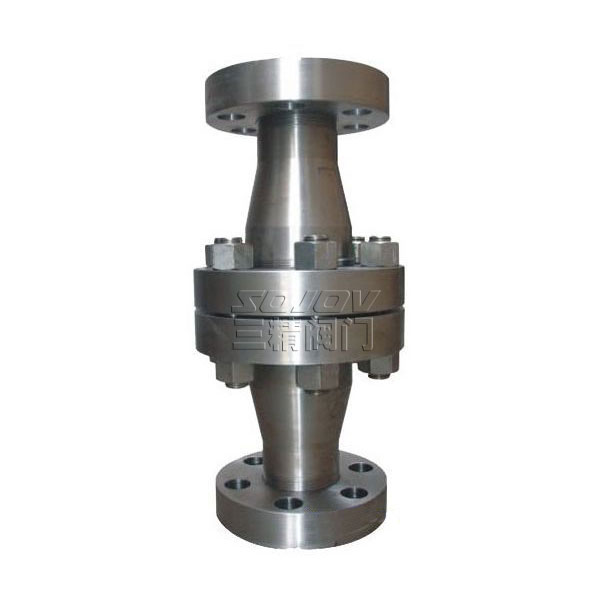

H42Y升降式高压止回阀由上、下阀体用法兰连接 阀门阀瓣、阀座密封面堆焊司太立合金。 制造和验收条件按JB450的规定。
升降式高压止回阀主要零部件材料
|
零件名称
|
材料
|
|
|
H42Y－160C、320C
|
H42W-220R、320R
|
|
|
阀体
|
合结钢 40
|
不锈钢 0Cr18Ni12Mo2Ti
|
|
阀座、阀瓣
|
不锈钢 2CR13
|
不锈钢 0Cr18Ni12Mo2Ti
|
|
弹簧
|
弹簧钢 50CrVA
|
不锈钢 0Cr18Ni12Mo2Ti
|
升降式高压止回阀主要性能规范
|
型号
|
公称压力
（Mpa） |
试验压力（Mpa）
|
工作压力
（Mpa） |
工作温度
|
工作介质
|
|
|
密封
|
强度
|
|||||
|
H42Y-160/320
|
16
|
17.6
|
24
|
16
|
≤200℃
|
C：氮、氢、氨
|
|
32
|
35.2
|
48
|
32
|
|||
|
H42Y-220/320
|
22
|
24.2
|
33
|
22
|
≤200℃
|
R：尿素甲胺液
|
|
32
|
35.2
|
48
|
32
|
|||
升降式高压止回阀主要尺寸和重量
|
型 号
|
公称通径 DN(mm)
|
尺 寸 (mm)
|
|||||||
|
D
|
D1
|
D2
|
Do
|
b
|
n-d
|
L
|
重量/?
|
||
|
H42Y/W
160/220 |
10
|
135
|
60
|
95
|
12
|
20
|
3-￠18
|
232
|
12
|
|
15
|
175
|
60
|
95
|
15
|
20
|
3-￠18
|
288
|
12
|
|
|
25
|
190
|
68
|
105
|
23
|
20
|
3-￠18
|
325
|
29
|
|
|
32
|
210
|
80
|
115
|
29
|
22
|
4-￠18
|
350
|
43
|
|
|
40
|
265
|
115
|
165
|
39
|
28
|
6-￠26
|
460
|
95
|
|
|
50
|
330
|
115
|
165
|
48
|
32
|
6-￠26
|
505
|
115
|
|
|
65
|
360
|
145
|
200
|
61
|
40
|
6-￠29
|
564
|
156
|
|
|
80
|
390
|
170
|
225
|
74
|
50
|
6-￠33
|
700
|
246
|
|
|
100
|
430
|
195
|
260
|
93
|
60
|
6-￠36
|
750
|
292
|
|
|
125
|
460
|
235
|
300
|
119
|
75
|
8-￠39
|
789
|
351
|
|
|
150
|
500
|
255
|
330
|
136
|
78
|
8-￠42
|
840
|
374
|
|
|
200
|
550
|
315
|
400
|
165
|
90
|
8-￠48
|
900
|
480
|
|
|
H42Y/W
220/320 |
10
|
135
|
60
|
95
|
10
|
20
|
3-￠18
|
232
|
12.2
|
|
15
|
175
|
68
|
105
|
17
|
20
|
3-￠18
|
288
|
12.2
|
|
|
25
|
190
|
80
|
115
|
23
|
22
|
4-￠18
|
325
|
33.1
|
|
|
32
|
210
|
95
|
135
|
29
|
25
|
4-￠22
|
350
|
46
|
|
|
40
|
265
|
115
|
165
|
42
|
32
|
6-￠26
|
460
|
110
|
|
|
50
|
330
|
145
|
200
|
53
|
40
|
6-￠29
|
505
|
130
|
|
|
65
|
360
|
170
|
225
|
68
|
50
|
6-￠33
|
564
|
211
|
|
|
80
|
390
|
195
|
260
|
85
|
60
|
6-￠36
|
700
|
341
|
|
|
100
|
430
|
235
|
300
|
103
|
75
|
8-￠39
|
750
|
380
|
|
|
125
|
460
|
255
|
330
|
120
|
78
|
8-￠42
|
789
|
435
|
|
|
150
|
500
|
315
|
400
|
136
|
90
|
8-￠48
|
840
|
463
|
|
|
200
|
550
|
380
|
480
|
165
|
110
|
8-￠55
|
900
|
502
|
|
三精阀门公司订货须知
一、①升降式高压止回阀产品名称与型号②升降式高压止回阀口径③升降式高压止回阀是否带附件以便我们的为您正确选型④升降式高压止回阀的使用压力⑤升降式高压止回阀的使用介质的温度。
二、若已经由设计单位选定三精阀门公司的升降式高压止回阀型号，请按升降式高压止回阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的三精阀门公司专家为您审核把关。感谢您访问我们的网站【http://www.cnsjfm.cn三精阀门公司】如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
