D671X气动软密封蝶阀
  • D671X气动软密封蝶阀
  • D671X气动软密封蝶阀
  • D671X气动软密封蝶阀
  • D671X气动软密封蝶阀

D671X气动软密封蝶阀

品牌:三精阀门


阀门型号:D671X,D641X,D671F46,D641F46

通径规格:DN50~DN1200

结构形式:中线型(对夹式,法兰)

阀体材质:球墨铸铁、铸钢WCB、不锈钢304、316

公称压力:PN6、PN10、PN16

适用温度:-40℃~150℃

应用范围:水、气体、油品、腐蚀性介质等

产品特点:密封性能好,耐老化、耐腐蚀,使用寿命长



下一个产品:D643H气动硬密封蝶阀
上一个产品:D643H气动三偏心蝶阀
分享到:

三精阀门D671X气动软密封蝶阀可定制D671X气动软密封蝶阀



气动软密封蝶阀概述

D671X气动软密封蝶阀是一种防腐蚀性和密封性较好的中线型蝶阀,一般分为法兰或对夹式连接,可用于含有腐蚀性介质及泄露量要求较高的常温常压场合。气动软密封蝶阀采用密封结构,密封材料有橡胶、聚四氟乙烯等,泄露量可达到零泄露。由于结构特征的限制,气动软密封蝶阀不适用于高温、高压及抗磨损等行业,只适合在常温环境和低压、中压等场所做开关切断和调节流量使用。

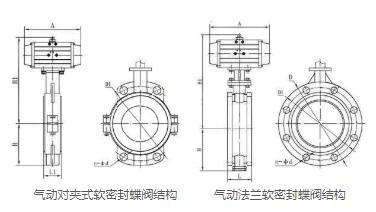

气动软密封蝶阀

气动软密封蝶阀参数说明

公称通径 DN50~DN1200(mm)
压力等级 PN1.0、1.6、2.5MPa
连接方式 对夹或法兰连接
阀芯形式 碟板式
驱动方式 气源驱动,压缩空气5~7bar(可带手轮)
动作范围 0~90°
密封材质 各种橡胶、聚四氟乙烯
工作场合 各种腐蚀性介质等(常温常压、低温低压场合)
附件选项 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
控制方式 开关两位控制,气开、气关式、弹簧复位、智能调节型(4~20mA模拟量信号)



气动软密封蝶阀优点

1、结构简洁,流阻系数小,流量特性趋于直线,不会滞留杂物。

2、蝶板与阀杆的连接采用无销钉结构,克服了有可能的内泄漏点。

3、分为气动对夹式软密封蝶阀和气动法兰软密封蝶阀,满足不同管道。

4、密封件可以更换,密封性能可靠达到双向密封零泄漏。

5、密封材料耐老化、耐腐蚀,使用寿命长




气动软密封蝶阀密封材料

材料品种
氯丁橡胶
丁腈橡胶
乙丙橡胶
聚四氟乙烯
硅橡胶
氟橡胶
代号
×或 0rJ
XA或orJA
XB或orJB
xC、JC或0rF
XD或orJD
× E或orJE
耐最高温度
82℃
93℃
150℃
232℃
250℃
204℃
耐最低温度
-40℃
-40℃
-40℃
-268℃
-70℃
-23℃
适用工作温度
≤65℃
≤80℃
≤120℃
≤200℃
≤200℃
≤180℃

气动软密封蝶阀和气动硬密封蝶阀的区别

1、软密封蝶阀多为中线型,硬密封多为单偏心、双偏心、三偏心蝶阀结构。

2、软密封用于常温环境。硬密封可用于低温、常温、高温等环境。

3、软密封使用于低压-常压,硬密封还可以使用于中高压。

4、软密封和三偏心硬密封蝶阀密封性能比较好,三偏心蝶阀在高压高温环境下可以保持良好的密封。

5、软密封蝶阀的优点是密封性能好,缺点是容易老化、磨损、使用寿命短。

6、硬密封蝶阀使用寿命长,但是密封性相对比软密封差。


产品用途



D671X气动软密封蝶阀
