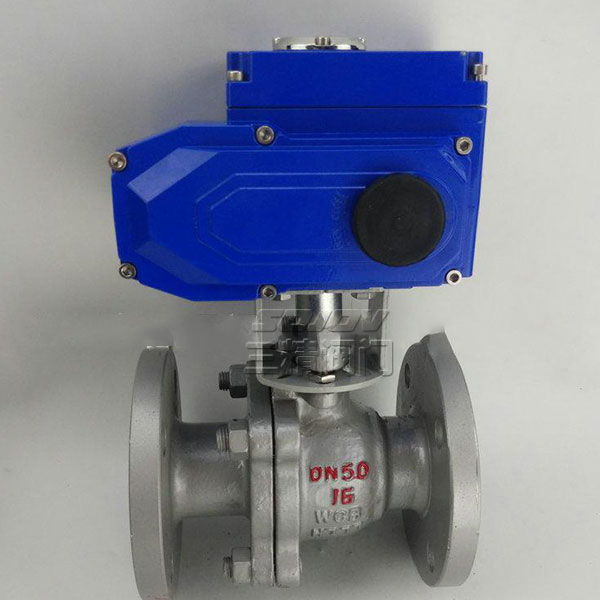

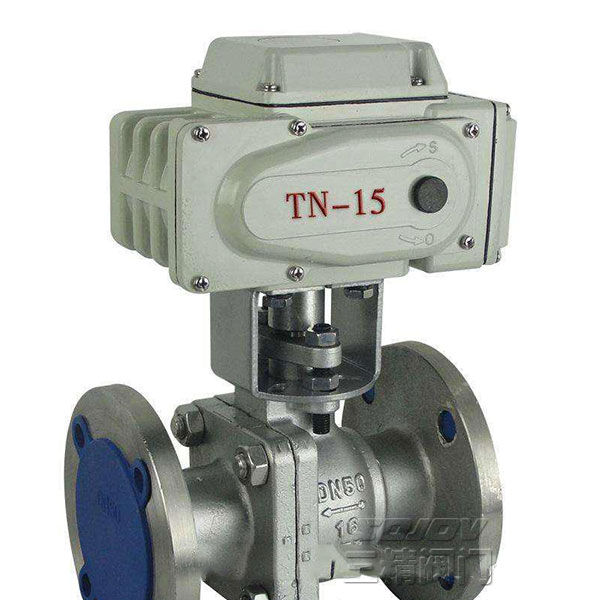

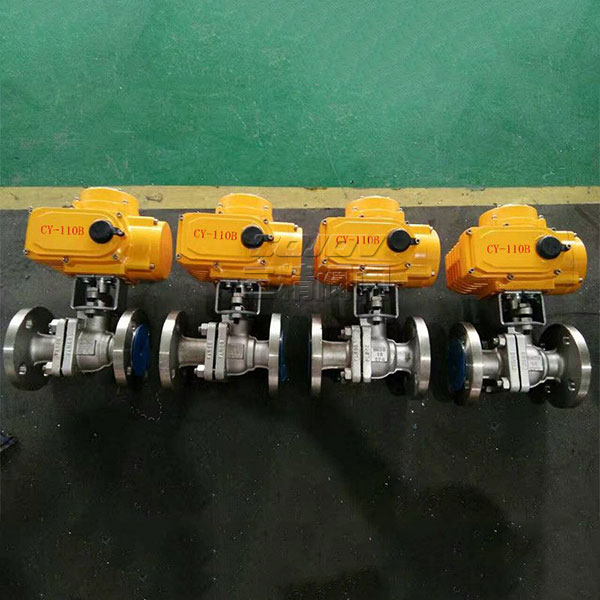

Q941F46电动衬氟球阀
  • Q941F46电动衬氟球阀
  • Q941F46电动衬氟球阀
  • Q941F46电动衬氟球阀
  • Q941F46电动衬氟球阀

Q941F46电动衬氟球阀

品牌:三精阀门

阀门型号:Q941F46

通径规格:DN15-DN300

结构形式:浮动直通

阀体材质:铸钢WCB、不锈钢304、不锈钢316

公称压力:PN10、PN16

适用温度:-29~+180℃

应用范围:腐蚀性介质以及强酸强碱流体等

产品特点:密封性能好,耐腐蚀性强,流通能力大,使用稳定可靠



下一个产品:Q911F电动内螺纹球阀
上一个产品:Q946F电动四通球阀
分享到:

三精阀门Q941F46电动衬氟球阀可定制Q941F46电动衬氟球阀



电动衬氟球阀简介

电动衬氟球阀(耐腐蚀电动球阀)采用全氟塑料衬里工艺,由衬氟球阀与电动执行器组合而成,具有极高的化学稳定性,适用于任何强腐蚀性化学介质。由于Q941F46电动球阀内腔及球体均采用高压注塑工艺,衬有耐腐蚀、耐老化的聚四氟乙丙烯(简称F46),故具有可靠的耐腐蚀性和密封性,在各种酸、碱、盐类等强腐蚀性介质中作开关或调节之用。

电动衬氟球阀结构图

电动衬氟球阀技术参数

公称通径 DN15~DN300(mm)
公称压力 PN1.0、1.6MPa
连接形式 法兰
密封形式 O型球型阀芯
电源电压 AC110V、AC220V、AC380V(DC24等)
适用介质 任何腐蚀性化学介质
阀体形式 两段式阀体(浮动球体)
阀体材质 碳钢、不锈钢304、316、316L
密封材质 聚四氟乙烯
泄露量Q 软密封:零泄漏
适用温度 PTFE:-29~+180℃
驱动形式 电动控制,可选防爆执行器,可带手动装置
控制方式 普通开关型(开关两位模式)、智能调节(4~20mA模拟量信号控制)

电动衬氟球阀优点

1、耐腐蚀:阀体内腔及理体均包衬2.5-3mm厚的F46,能耐酸、碱,耐强腐蚀。

2、采用软密封阀座,密封性能好。

3、体积小,重量轻,结构简单,安装维修方便。

4、流阻小,流通能力强,流量特性好。



电动衬氟球阀零件材料

零件名称 材料
阀体阀盖 WCB+F46 304(CF8)+F46 316(CF8M)+F46 316L(CF3M)+F46
球体 2Cr13+氮化处理+46 304+46 316+46 316L+46
阀杆 2Cr13+46 304+46 316+46 316L+46
密封圈 PTFE、碳素纤维+PTFE
密封填料 聚四氟乙烯填料

电动衬氟球阀使用说明

(1)使用的介质温度不能超过150℃ (介质温度短时间可到150℃,长时间的使用温度应在120℃左右),否则,阀门的各部件衬的F46易软化、变形,致使阀门关不死、泄漏量大。

(2)如遇到用户使用的介质温度,短时间温度在180℃以下,长时间温度在150℃以下,可选用另一种氟塑料一PFA,但衬PFA氟塑料的价格较贵,在配套时应事先询价。

(3)不要有负压,电动衬氟球阀应避免使用的管道内有负压,如有负压,易造成阀门内腔的衬氟塑层被吸出(鼓出)、脱壳,导致阀门开启、关闭发生故障。

(4)压力、压差应控制在允许范围内。



产品用途



Q941F46电动衬氟球阀
