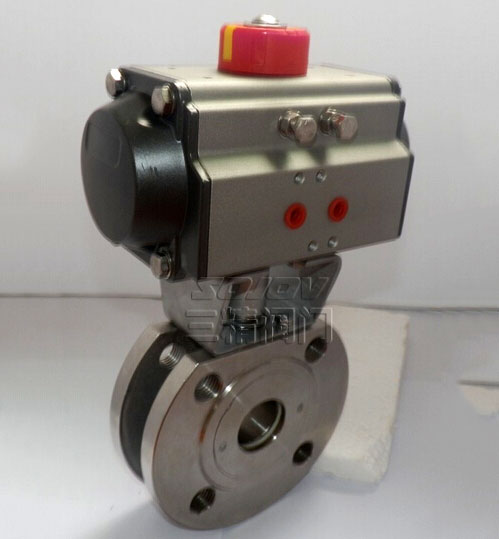

Q671F气动对夹式球阀
品牌：三精阀门
阀门型号：Q671F
通径规格：DN15～DN150mm
结构形式：超薄法兰、对夹式
阀体材质：铸钢(WCB)、不锈钢(304、316、316L)
公称压力：PN1.0、1.6、2.5MPa
适用温度：-17℃-450℃(具体见产品详情)
应用范围：油、水、气及纸浆或纤维状流体
产品特点：结构长度短、重量轻、安装方便、节省材料
下一个产品：Q646F气动四通球阀
上一个产品：Q611S气动塑料球阀
气动对夹式球阀概述
气动对夹式球阀主要用于短线管道和特定空间的场合，主要由单(双)作用气动执行器与超薄型球阀组成，是一种新一代超短法兰距球阀。与普通球阀相比，具有结构紧凑，长度短、体积小，且阀座与端面法兰距离近，物料滞留少，密封性能优越等特点。气动对夹式球阀可广泛应用在石油、化工、冶金、电站、轻工等领域，对油、水、气及纸浆或纤维状流体进行自动调节或切断控制。
气动对夹式球阀特点
气动对夹式球阀球芯通道形状有V形及O形，具有结构长度短、重量轻、安装方便、节省材料等显著优点，适用于安装位置比较短的场合，维修方便，阀门设计易拆卸，在阀门一端有螺旋阀盖，此阀盖控制阀座与球芯密封及开关松紧度。
气动对夹式球阀参数
| 公称通径 | DN15～DN200(mm) |
| 公称压力 | 1.0、1.6、2.5MPa |
| 连接形式 | 超薄法兰、对夹式 |
| 结构形式 | 直通式 |
| 驱动形式 | 压缩空气4-7bar |
| 温度范围 | PTFE≤180℃、PPL≤300℃、硬密封≤450℃ |
| 阀芯结构 | V型、O型阀芯 |
| 阀体材质 | 铸钢（WCB）、不锈钢（304、316、316L） |
| 密封材料 | PTFE(聚四氟乙烯)、PPL(对位聚苯)、金属密封(硬质合金) |
| 使用介质 | 油、水、气及纸浆或纤维状流体 |
| 控制方式 | 开关式(两位切断)、调节型(阀门定位器4～20mA信号) |
气动对夹式球阀功能可选
| 驱动方法 | 压缩空气(可带手轮) |
| 供气压力 | 0.4-0.7mpa |
| 气源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 环境温度 | -30～+70℃ |
| 作用形式 |
单作用（弹簧复位）：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC)
双作用（通气开关）：气关式(B)--失气时阀不变(FL)；气开式(K)--失气时阀不变(FL)
|
| 可选附件 | 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
