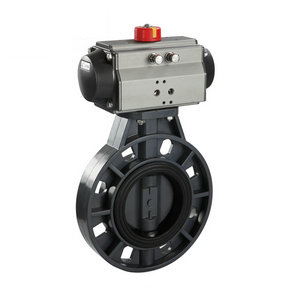

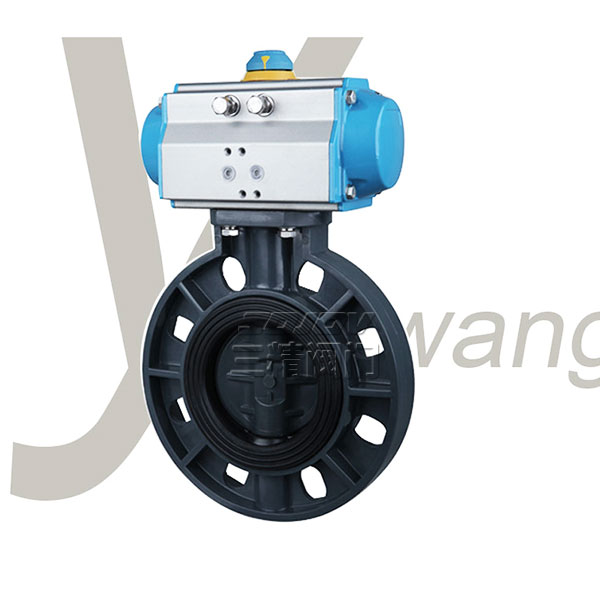

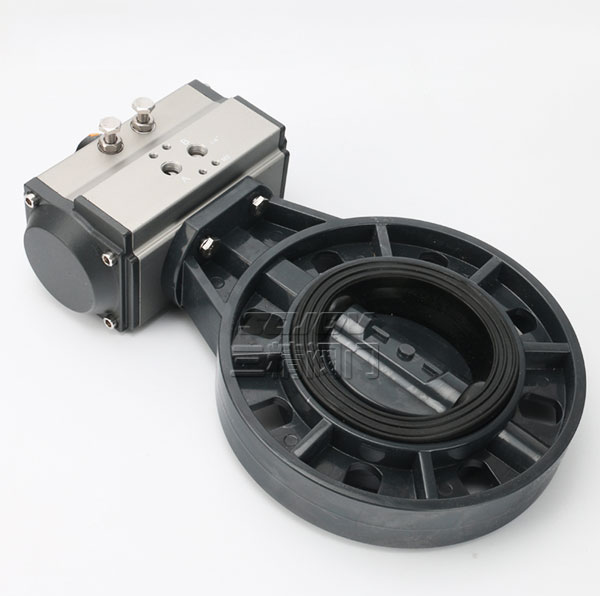

气动塑料蝶阀概述

气动塑料蝶阀具有耐腐蚀性强，耐磨损，阀体重量轻等优点，且应用范围广，阀体结构采用中线式，容易拆卸，维护简单，适用于水、空气、油类、腐蚀性化学液体。气动塑料蝶阀通过压缩空气即可直接进行开关量调节，装配上阀门定位器输入4-20mA信号，可对介质流量，压力，温度等参数进行调节，被应用于一般纯水和生饮水的管路系统、排水和污水管路系统、盐水和海水管路系统、酸碱和化学溶液系统等多个行业，品质得到广大用户的认可。

气动塑料蝶阀特点

1、材质卫生无毒，结构简单、体积小、重量轻、材料耗用省，安装尺寸小；

2、连接是由两端的法兰对夹而成，方便拆卸维修，耐磨损、容易拆卸，维护简单易；

3、气动UPVC蝶阀开关迅速、90度往复回转，驱动力矩小。

4、气动塑料蝶阀根据不同的介质有多种材料可选，耐腐蚀性强，体积小，适用于多种管路，应用范围广。

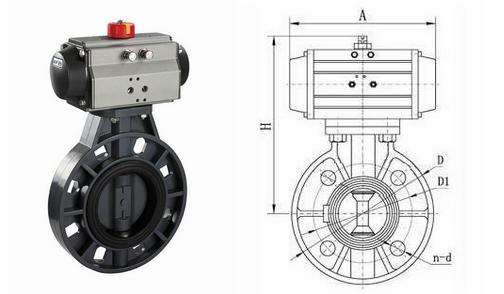

气动塑料蝶阀技术参数

公称通径	DN50～300mm
公称压力	PN 1.0 Mpa
连接方式	对夹式
适用温度	0～+60℃
结构形式	A型
阀芯结构	圆盘式中线阀芯
阀体材质	UPVC、CPVC、PP、PVDF
阀芯材质	UPVC、CPVC、PP、PTFE
密封材质	FPM、EPDM、NBR
适用介质	水，油品，气等腐蚀性介质
可选附件	限位开关、定位器、电磁阀、减压阀

气动塑料蝶阀执行机构

驱动方法	压缩空气(可带手轮)
供气压力	0.4-0.7mpa
气源接口	G1/4"、G1/8"、G3/8"、G1/2"
环境温度	-30～+70℃
作用形式	单作用（弹簧复位）：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) 双作用（通气开关）：气关式(B)--失气时阀不变(FL)；气开式(K)--失气时阀不变(FL)
可选附件	定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
