对夹式止回阀与法兰旋启式止回阀的对比

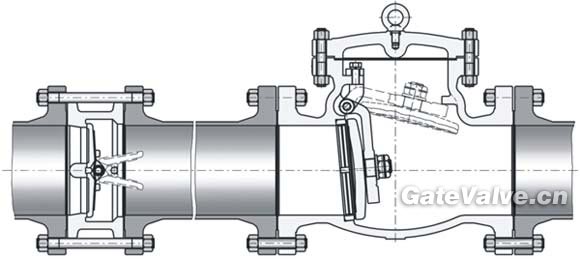

H76型对夹式双瓣蝶形止回阀 H44型法兰单瓣旋启式止回阀
对夹式止回阀与法兰单瓣旋启式止回阀的对比
| 结构形式 | H76型对夹式双瓣蝶形止回阀 | H44型法兰单瓣旋启式止回阀 |
| 水锤压力 | 水锤压力小，阀瓣行程短、并有弹簧辅助关闭、关阀速度快 | 水锤压力很大，阀瓣行程长，需要较长的关闭时间 |
| H76型的水锤压力只有H44型的1/2～1/5 | ||
| 尺寸和重量 | 结构长度很短、体积小、重量轻，便于阀门的安装、搬运、存放及管道的布置，并能大量节约材料、降低成本 | 结构长度很长，体积笨大，重量很重 |
| H76型的结构长度只有H44型的1/4～1/6，H76型的重量只有H44型的1/4～1/10 | ||
| 流体阻力 | 流体阻力小，流体阻力系数ζ为2.6～0.7，随着阀门口径的增大，流体阻力系数减小 | 流体阻力小，流体阻力系数ζ为1.3～3，但在低压工况下，阀瓣不能完全开启，流体阻力大。流体阻力随着阀门口径的增大而增大 |
| 安装 | 可水平安装或垂直安装，重量轻，不必为阀门设置支座 | 可水平安装或垂直安装，大口径阀门重量重，需设置支座 |
| 开启压力 | 开启压力很小，阀瓣在很小的压差下就能完全打开 | 开启压力较大，阀瓣在较大的压差下才能完全打开 |
| 可靠性 | 阀门为整体结构，简单紧凑、阀门关闭时冲击力小，水锤压力小，阀门寿命长，可靠性高 | 止回阀关闭时的巨大冲击力及水锤压力容易损坏阀门 |
