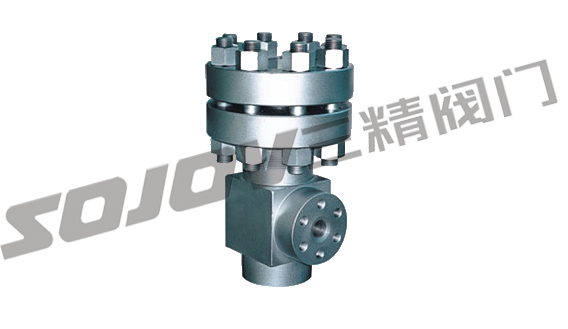

A42Y-1000全启式超高压安全阀

三精阀门A42Y-1000全启式超高压安全阀可定制A42Y-1000全启式超高压安全阀



A42Y-1000全启式超高压安全阀概述

A42Y-1000超高压安全阀适用于工作温度≤200℃的水、非腐蚀性油品等介质的设备和管路上,作为超压保护装置。

A42Y全启式超高压安全阀标准规范

设计制造标准:GB/T 12243-2005 结构长度标准:GB/T 12221-2005    连接法兰标准:GB/T 9113 压力温度等级:GB/T 12224-2005       试验检验标准:GB/T 13927-2008

超高压安全阀型号:A42Y-1000 超高压安全阀公称通径:10MM-25MM 超高压安全阀 使用压力:100MPA
超高压安全阀  连接方式:法兰连接 超高压安全阀  形式:弹簧式 超高压安全阀主要功能:泄压保护作用
超高压安全阀使用介质:液体,气体 超高压安全阀 材质:A105锻钢 超高压安全阀标准:机械部标准或定做非标


A42Y-1000全启式超高压安全阀主要零部件材料

NO.

零件名称

A42Y-1000材料

1

阀体

锻35

2

阀瓣

2Cr13

3

导向套

2Cr13

4

阀盖

35

5

弹簧

50CrVA

6

阀杆

2Cr13

7

调整螺杆

45

8

阀帽

ZG200-400



密封面材料

堆焊Co基硬质合金

全启式超高压安全阀外形尺寸和连接尺寸

公称通径

尺寸

do

D

D1

M

B

Z-?d

DN'

M'

L

L1

H

10

6

115

80

M42×2

32

4-18

15

M27×2

80

110

320

15

8

135

95

M48×2

36

4-22

20

M33×2

80

120

330

25

10

165

115

M64×3

40

6-26

32

M45×2

85

130

350

安全阀订货主要事项:

安全阀介质, 压力等级,开启方式(全启/微启)设定起跳压力,确定阀门尺寸,连接方式,标准最大耐温,释放流量/每小时,阀体材质,内部阀体结构,工作原理,安装说明等相关技术资料.安全阀 选型主要依据就是(起跳压力及整齐压力流量温度)口径一般设计院会给出,而实际上通过蒸汽压力,流量及起跳压力,可以推测出安全阀的尺寸.一般会比设计院所选出的口径小一号.当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的三精阀门公司专家为您审核把关。感谢您访问我们的网站【http://www.cnsjv.com】

三精阀门售后服务承诺

对于贵公司在三精阀门订购阀门产品,我厂在售后服务方面作如下承诺:

一、我公司对产品质量实行三包,即:包质、包换、保修;

二、合同签订后,保证保质、保量,按时交货;

三、本公司确保所提供阀门产品达到合同指标

四、对于需方的技术咨询,随时给予解答;

五、在交付设备时,本厂向需方交付以下资料:发货清单、产品合格证、产品样本、产品使用说明书、技术资料;

当接到用户反应质量问题的信函或电话后,保证24小时内作出答复最快解决问题。

三精阀门订购须

1、根据使用场所、用途,且了解有关法规、规格、标准、方针、许用认可后既可选用适合各种要求的阀

2、确认阀门的工作条件、使用规格、适用介质、对应材质、操作方式、工作压力、介质温度;

3、确定与管道相匹配的公称通径:DN(mm)、NPS( " );

4、确定与管道相连接方式:法兰式、内(外)螺纹式、焊接式、对夹式、卡箍式、卡套式等;
5、确定阀门操作的驱动方式:手动、蜗轮蜗杆传动、气动、电动、液动、电磁动、电液动等;
6、确认阀门的类型:球阀、闸阀、蝶阀、截止阀、止回阀、调节阀、电磁阀、安全阀、减压阀、疏水阀、针型阀、角座阀、隔膜阀、平衡阀、过滤器及其它特种阀;
7、确定阀门的使用形式:开关型、调节型、安全型、自动型、排放型等;
8、确定阀门壳体及内件的材料:碳钢、合金钢、不锈钢、球墨铸铁、灰铸铁、铜合金、铝合金、塑料等;
9、确定阀门的密封性能要求、密封等级或密封泄漏量;
10、确定阀门的防护涂层要求、包装要求、运输要求;
11、特殊需要的阀门还应确定:结构长度、阀门高度、外型尺寸、流阻、排放能力、流量特性、防护等级、防爆性能等参数;
12、确定阀门的安装位置及姿势。
