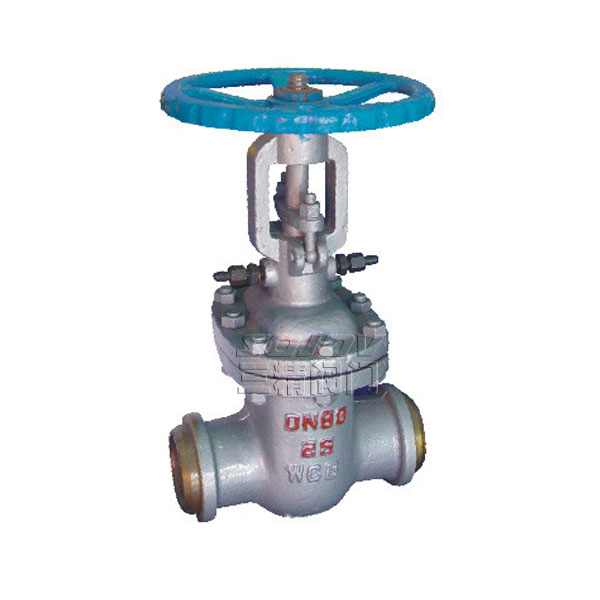

DSZ61H/DSZ64H水封闸阀
|
水封闸阀型号：DSZ61H DSZ64H |
水封闸阀 公称通径：50MM-600MM |
水封闸阀使用压力：1.6MPA -10MPA |
|
水封闸阀 连接方式：法兰连接 |
水封闸阀形式：手动 |
水封闸阀主要功能：起开关作用 |
|
水封闸阀使用介质：水 油品 蒸汽 |
水封闸阀 材质： 铸钢 不锈钢 |
水封闸阀标准：机械部标准或定做非标 |
水封闸阀 结构特点及用途
本产品的阀盖填料室具有水密封结构，当接口通入压力O.6～1 MPa的水时，可使系统与大气隔离，保证系统具有良好的气密封。
DS/Z型系列采用双闸板双向弹性密封，启闭灵活、迅速、密封可靠。
产品结构简单、紧凑合理、检修方便、使用寿命长。
在管路上作启闭装置用，必须处于全开或全闭状态，不得用于调节流量。
阀门连接方式有法兰和焊接两种，驱动方式为手动和电动。
DS系列水封阀门适用于公称压力≤1O.OMPa，工作温度≤425℃，工作介质为水、蒸汽、油品和非腐蚀性气体
的管路上作启闭装置用，尤其适用于火电厂汽机真空冷凝系统。
水封闸阀主要性能规范
Chief property and specification
|
试验压力 Test pressure |
公称压力PN/MPa | |||||
| 1.0 | 1.6 | 2.5 | 4.O | 6.4 | 1O.0 | |
|
壳体强度试验 Shell Strength test |
1.5 | 2.4 | 3.8 | 6.O | 9.6 | 15.0 |
|
密封试验 Seal test |
1.1 | 1.8 | 2.8 | 4.4 | 7.0 | 11.O |
|
上密封试验 Back seal test |
1.1 | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 |
|
气密封试验 Leak- proofness test |
0.5～O.7 | |||||
水封闸阀使用范围
Scope of use
|
产品类别 Product classification |
适用温度/℃ Working temperature |
适用介质 Suitable medium |
|
碳钢型(C) Carbon steel |
≤425 |
水、蒸汽、油品、非腐蚀性气体 Water，Stem，oilgoods non-corrosive gas |
|
合金钢(I) Alloy steel |
≤540 |
水封闸阀主要尺寸
Main dimensionsDS/Z64H-16、25 DS/Z64Y-16I、25I
|
公称通径 DN/mm Nominal diameter |
L | α | H | DO | PNl.6/MPa | PN2.5/MPa | ||
|
D |
D1 |
D |
D1 |
|||||
| 50 | 250 | 37o30' | 334 | 250 | 58 | 50 | 64 | 4g |
| 65 | 270 | 37o30' | 439 | 250 | 75 | 65 | 82 | 67 |
| 80 | 280 | 37o30' | 495 | 300 | 91 | 79 | 95 | 77 |
| 100 | 300 | 37o30' | 575 | 350 | 11O | 97 | 117 | 101 |
| 125 | 325 | 37o30' | 587 | 350 | 136 | 121 | 144 | 126 |
| 150 | 350 | 37o30' | 607 | 350 | 163 | 146 | 172 | 158 |
| 200 | 400 | 37o30' | 740 | 400 | 223 | 202 | 223 | 202 |
| 250 | 450 | 37o30' | 863 | 400 | 278 | 254 | 278 | 254 |
| 300 | 500 | 37o30' | 990 | 400 | 330 | 305 | 330 | 305 |
| 350 | 550 | 37o30' | 1137 | 500 | 382 | 352 | 382 | 352 |
| 400 | 600 | 37o30' | 1523 | 500 | 432 | 399 | 432 | 39g |
| 450 | 650 | 37o30' | 1618 | 600 | 485 | 451 | 485 | 451 |
| 500 | 700 | 37o30' | 1657 | 600 | 535 | 501 | 535 | 499 |
| 600 | 800 | 37o30' | 1746 | 700 | 636 | 601 | 636 | 599 |
注：PN1.6(16)阀门允许作为PN1.0(10)压力选用
DS/Z64H-40、64、100 DS/Z64Y-40I、64I、100I水封闸阀
|
公称通径 DN/mm Nominal diameter |
L | D | α | PN4.O/MPa | PN6.4/MPa | PNlO.0/MPa | ||||||
| D1 | H | D0 | D1 | H | DO | D1 | H | D0 | ||||
| 50 | 250 | 64 | 37o30' | 49 | 345 | 300 | 50 | 350 | 300 | 49 | 350 | 300 |
| 65 | 270 | 83 | 37o30' | 67 | 441 | 300 | 66 | 447 | 300 | 64 | 447 | 300 |
| 80 | 280 | 96 | 37o30' | 79 | 495 | 350 | 77 | 499 | 350 | 75 | 499 | 350 |
| 100 | 300 | 117 | 37o30' | 101 | 575 | 350 | 99 | 582 | 400 | 87 | 582 | 400 |
| 125 | 325 | 144 | 37o30' | 126 | 587 | 400 | 129 | 590 | 400 | 125 | 590 | 400 |
| 150 | 350 | 172 | 37o30' | 152 | 607 | 400 | 150 | 611 | 450 | 145 | 611 | 450 |
| 200 | 400 | 223 | 37o30' | 200 | 740 | 450 | 198 | 745 | 550 | 190 | 747 | 550 |
| 250 | 450 | 278 | 37o30' | 252 | 863 | 550 | 246 | 867 | 650 | 236 | 869 | 650 |
| 300 | 500 | 330 | 37o30' | 302 | 1008 | 650 | 294 | 1008 | 750 | 282 | 1013 | 750 |
| 350 | 550 | 382 | 37o30' | 350 | 1142 | 750 | 342 | 1148 | 800 | 334 | 1148 | 850 |
| 400 | 650 | 432 | 37o30' | 397 | 1527 | 850 | 387 | 1531 | 900 | 377 | 1533 | 950 |
闸阀订货主要事项：
闸阀介质压力等级内泄漏率阀门尺寸连接方式标准最大耐温最大耐压最大流量/每小时,闸阀阀体材质转动方式（手柄/蜗轮）内部阀体结构闸阀工作原理安装说明等相关技术资料当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的三精阀门公司专家为您审核把关。感谢您访问我们的网站【http://www.cnsjv.com】
