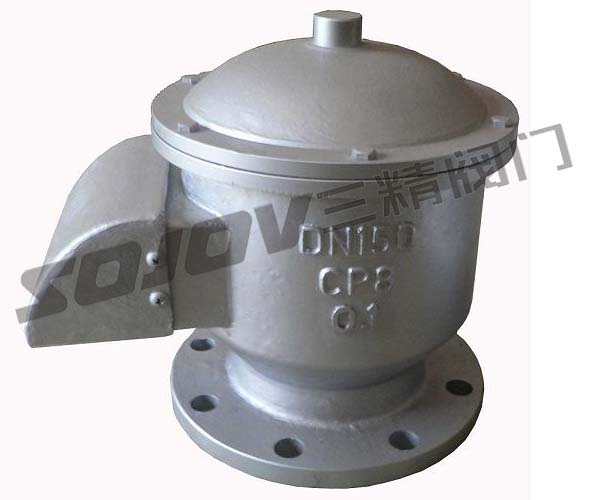

GFQ全天候呼吸阀
GFQ全天候呼吸阀概述：
GFQ全天候呼吸阀用于油及液体罐上,来排除罐内的正压和负压气体,使罐内液体进出方便.如罐体上不装呼吸阀罐内的液体进出有一定的障碍,很可能出现罐体变型和振动,该产品设计合理,结构简单,使用方便;是储罐的必备产品,不可缺少。
|
全天候呼吸阀型号 ：GFQ-I |
全天候呼吸阀 公称通径：20MM-200MM |
全天候呼吸阀 使用压力：0.6MPA -1.6MPA |
|
全天候呼吸阀 连接方式：法兰连接 |
全天候呼吸阀 形式：自动 |
全天候呼吸阀 主要功能：防止管道产生负压 |
|
全天候呼吸阀 使用介质：煤油、柴油、甲笨 |
全天候呼吸阀 材质： 铸钢 不锈钢 |
全天候呼吸阀 标准：机械部标准或定做非标 |
GFQ全天候呼吸阀性能及特点：
壳体选用铸铁、铸钢和铝合金，耐腐蚀性好； 阀盘采用四氟材料，耐低温，防冻性能好；结构简单，易检修，安全方便； GFQ全天候呼吸阀性能完全符合石油工业部标准 SY7511-87 规定。
GFQ全天候呼吸阀 适用范围：
GFQ全天候呼吸阀 适用于储存闪点低于 28 ℃的甲类油品和闪点低于 60 ℃的乙类油品，如汽油、笨、甲笨、煤油、轻柴油、机油、原油等油品及性质相同的化工产品储罐。可与新型波纹阻火器配套使用。
GFQ全天候呼吸阀使用说明：
呼吸阀安装在储罐顶部，是解决罐内正压，负压的气体，使罐内的液体进出没有受到阻碍，当外液体输入罐内时有大量的气体往外呼（称正压）。如罐内液体往外输出时罐内必须从外空气吸进罐内（称负压）。如停止工作时呼吸阀自动关闭不会把罐内液气往外泄漏，使罐内的液体质量得到了有利的保障。
GFQ全天候呼吸阀维护与保养：
为了呼吸阀安用安全，在使用前先检查导杆和阀盘是否灵活。此阀要定期（ 6 个月内）检查通气口正、负阀盘是否灵活，阀盘接触面有无损坏，如有损坏应立即检修。 检修完毕后，一切正常可重新使用。
GFQ全天候呼吸阀零部件材料：
| 阀体材料 | 碳钢WCB、不锈钢304、316、铝合金 |
| 正压阀盘材料 | 不锈钢304、316、铝合金 |
| 负压阀盘材料 | 不锈钢304、316、四氟PTFE |
| 环境温度 ℃ | -30~60 |
GFQ全天候呼吸阀主要技术参数：
| A级正压 | 355Pa (36毫米水柱) |
| 负压 | 295Pa (30毫米水柱) |
| B级正压 | 980Pa (100毫米水柱) |
| 负压 | 295Pa (30毫米水柱) |
| C级正压 | 1765Pa (180毫米水柱) |
| 负压 | 295Pa (30毫米水柱) |
GFQ全天候呼吸阀国标法兰连接外形尺寸：
GB、JB
|
规格 |
安装尺寸（毫米） |
||||
|
D1 |
D |
D3 |
H |
M-h |
|
|
DN25 |
70 |
100 |
115 |
180 |
4×10 |
|
DN50 |
110 |
140 |
160 |
255 |
4×12 |
|
DN80 |
150 |
185 |
213 |
260 |
4×16 |
|
DN100 |
170 |
205 |
265 |
290 |
4×16 |
|
DN150 |
225 |
260 |
305 |
330 |
8×16 |
|
DN200 |
280 |
315 |
355 |
350 |
8×16 |
|
DN250 |
335 |
370 |
420 |
400 |
12×16 |
美标法兰连接全天候呼吸阀外形尺寸：
ANSI、API、ASME 可供JIS标准
|
规格 |
安装尺寸（mm） |
||||
|
D1 |
D |
D3 |
H |
M-h |
|
|
1" |
79.5 |
108 |
115 |
180 |
4×15 |
|
2" |
120.5 |
152 |
160 |
255 |
4×19 |
|
3" |
152.5 |
190 |
213 |
260 |
4×19 |
|
4" |
190.5 |
229 |
265 |
290 |
8×19 |
|
6" |
241.5 |
254 |
305 |
330 |
8×22 |
|
8" |
298.5 |
343 |
355 |
350 |
8×22 |
|
10" |
362 |
406 |
420 |
400 |
12×25 |
全天候呼吸阀为阀座相互重叠的重力式结构。其特点是阀盘与阀座之间采用带空气垫的软接触，气密性好，不易结霜冻结，适宜于寒冷的地区使用。将传统的储罐呼吸阀与储罐阻火器合二为一，阻火器改置于呼吸阀吸入口处，彻底杜绝火源进入呼吸阀壳体内，具有体积小、重量轻、结构紧凑、通气量大、泄漏量小等特点，且密封性能好，特别是高空作业时，检修、清洗阻火呼吸阀内的阻火盘和正负压阀盘非常方便。
全天候呼吸阀安装在储罐顶部，是解决罐内正压，负压的气体，使罐内的液体进出没有受到阻碍，当外液体输入罐内时有大量的气体往外呼（称正压）。如罐内液体往外输出时罐内必须从外空气吸进罐内（称负压）。如停止工作时呼吸阀自动关闭不会把罐内液气往外泄漏，使罐内的液体质量得到了有利的保障。
第一，全天候呼吸阀适用范围：
新型全天候呼吸阀适用于储存闪点低于28 ℃的甲类油品和闪点低于60 ℃的乙类油品，如汽油、笨、甲笨、煤油、轻柴油、机油、原油等油品及性质相同的化工产品储罐。全天候呼吸阀可与ZGB波纹阻火器配套使用。
第二，全天候呼吸阀维护与保养：
为了全天候呼吸阀使用安全，在使用前先检查导杆和阀盘是否灵活。全天候呼吸阀要定期（6个月内）检查通气口正、负阀盘是否灵活，阀盘接触面有无损坏，如有损坏应立即检修。检修完毕后，一切正常可重新使用。
第三，全天候呼吸阀性能及特点：
新型全天候呼吸阀壳体选用不锈钢、铸钢和铝合金，耐腐蚀性好；结构简单，易检修，安全方便；新型全天候呼吸阀性能完全符合石油工业部标准SY7511-87规定。阀盘采用四氟材料，耐低温，防冻性能好；
呼吸阀是安全阀的一种，它是固定在储罐顶上的通风装置，以保证罐内压的正常状态，防止罐内超压或超真空使储罐遭受损坏，它也可减少掖体挥发损耗，呼吸阀通常与阻火器配套使用。今天给大家推荐呼吸阀技术，分享下面三精阀门提供的给力文章，希望对大家了解和认识呼吸阀技术有所帮助！
第一，呼吸阀的特点：
呼吸阀的阀体能承受0。2Mpa的水压，无渗透和变形现象。呼吸阀耐低温性能在空气相对湿度大于70%，最低温度为-30℃时，经过24小时的冷冻后，其阀盘开启压力符合工作压力要求，(允许压差正负20pa)。
第二，呼吸阀分类：
第一种是达到一定压力时，进行呼或吸；另一种是设计成纯粹只呼不吸，可以理解为用两个适当压力的单向阀代替。第二种呼吸阀类似于单向止逆阀，它只能向外呼气，不能向内吸气，当系统内压力升高时，气体便经过呼吸阀向外放空，保证系统的压力恒定。对于存放有毒物质的贮罐，是没有的呼吸阀的，或者加活性碳过滤器等处理装置的。呼吸阀一般用在常压或低压贮罐上，即只有常压和低压贮罐才有罐呼吸排放，高压贮罐没有排放量，无呼吸损失和工作损失。固定顶罐的主要排放量分为呼吸损失和工作损失。
第三，呼吸阀的工作原理：
呼吸阀是用弹簧限位阀板，由正负压力决定或呼或吸。呼吸阀应该具有泄放正压和负压两方面功能，具体：当容器承受正压时，呼吸阀打开呼出气体泄放正压；当容器承受负压时，呼吸阀打开吸入气体泄放负压。由此保证压力在一定范围内，保证容器安全。
第四、呼吸阀的选用方法
1、对安装位置的要求和温度范围的要求，如寒冷地区就应选用全天候呼吸阀，而安装在管道中的应选用管道式呼吸阀。2、机械呼吸阀的控制压力应与有关的承压能力相适应。3、机械呼吸阀的规格应满足油罐的最大进出油呼吸气体流量要求。
第五、呼吸阀的安装和维护应注意以下事项
各种呼吸阀都应垂直安装。 呼吸阀出口处应无阻力，避免产生受压现象。 呼吸阀在安装前应专门测试，并检查其官密封性。对使用中的呼吸阀应作定期检查。
第六、呼吸阀使用说明：
呼吸阀安装在储罐顶部，是解决罐内正压，负压的气体，使罐内的液体进出没有受到阻碍，当外液体输入罐内时有大量的气体往外呼（称正压）。如罐内液体往外输出时罐内必须从外空气吸进罐内（称负压）。如停止工作时呼吸阀自动关闭不会把罐内液气往外泄漏，使罐内的液体质量得到了有利的保障。
呼吸阀用于油及液体罐上，来排除罐内的正压和负压气体，使罐内液体进出方便。如罐体上不装呼吸阀罐内的液体进出有一定的障碍，很可能出现罐体变型和振动，该产品设计合理，结构简单，使用方便;是储罐的必备产品，不可缺少。
第七、呼吸阀操作压力：
A级正压：355Pa(36亳米水柱)负压：295Pa(30亳米水柱)
B级正压：980Pa(100亳米水柱)负压：295Pa(30亳米水柱)
C级正压：1765Pa(180亳米水柱)负压：295Pa(30亳米水柱)
三精阀门公司订货须知：
一、①全天候呼吸阀 产品名称与型号②全天候呼吸阀口径③全天候呼吸阀是否带附件以便我们的为您正确选型④全天候呼吸阀 的使用压力⑤全天候呼吸阀 的使用介质的温度。二、若已经由设计单 位选 定三精阀门 公 司的全天候呼吸阀 型号，请按全天候呼吸阀 型号直接向我司销售部订购。三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的三精阀门公司专家为您审核把关。感谢您访问我们的网站【http://www.cnsjv.com三精公司】如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
