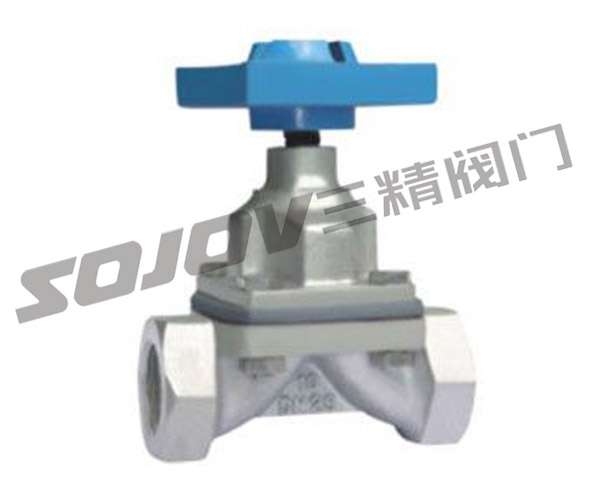

三精阀门 G11W内螺纹隔膜阀可定制

内螺纹隔膜阀用途：

内螺纹隔膜阀专用于控制一般腐蚀性介质，可供各类管路或设备上作启闭及节流用。适用温度：≤120℃、≤150℃(按照隔膜材料)压力等级：PN(MPa) 0.6 1.0 1.6

内螺纹隔膜阀材料：

阀体：铸铁、球墨铸铁、碳钢、不锈钢
阀盖：铸铁、球墨铸铁、碳钢、不锈钢
隔膜：橡胶
阀瓣：铸铁、不锈钢
阀杆：碳钢、不锈钢
手轮：铸铁

内螺纹隔膜阀测试：

衬里层：电火花检测
试验与检验按BS6755标准
公称压力：PN(MPa)
阀体：PN×1.5
密封：PN×1.1

内螺纹隔膜阀主要尺寸参数：

公称通径		公称压力 MPa	工作压力 MPa	L mm	SW mm	b mm	H1 mm	H2 mm	D0 mm	质量 Kg/kilos
DN	G	公称压力 MPa	工作压力 MPa	L mm	SW mm	b mm	H1 mm	H2 mm	D0 mm	质量 Kg/kilos
8	1/4	1.6	1.6	50	20	-	60	66	45	0.6
10	3/8			50	24	-	-	-	45	0.7
15	1/2			65	38	8	84	92	50	0.8
20	3/4			85	40	12	93	103	50	1.1
25	1			110	48	18	106	120	66	1.9
32	1 1/4			120	58	18	137	156	96	3.3
40	1 1/2			140	69	18	142	163	96	4.2
50	2			165	85	20	167	192	96	5.8
65	2 1/2		1.0	203	60	20	190	225	165	9.5
80	3		1.0	254	105	32	206	246	230	16.2

三精阀门公司订货须知：

一、①内螺纹隔膜阀产品名称与型号②内螺纹隔膜阀口径③内螺纹隔膜阀是否带附件以便我们的为您正确选型④内螺纹隔膜阀的使用压力⑤内螺纹隔膜阀的使用介质的温度。二、若已经由设计单位选定三精公司的内螺纹隔膜阀型号，请按内螺纹隔膜阀型号直接向我司销售部订购。三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的三精公司专家为您审核把关。感谢您访问我们的网站【http://www.cnsjv.com三精公司】如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
