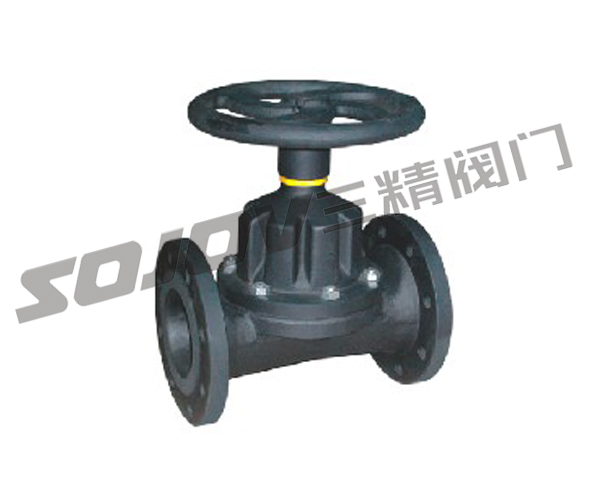

G46J直通式衬胶隔膜阀
三精阀门G46J直通式衬胶隔膜阀可定制G46J直通式衬胶隔膜阀



G46J直流式衬胶隔膜阀

衬胶隔膜阀型号:G46J

衬胶隔膜阀通径:15MM-300MM

衬胶隔膜阀使用压力:1.0MPA -1.6MPA

衬胶隔膜阀连接方式:法兰连接

衬胶隔膜阀操作方式:手动

衬胶隔膜阀主要功能:起开关作用

衬胶隔膜阀使用介质:耐腐蚀介质

衬胶隔膜阀材质:外铸铁内衬胶

衬胶隔膜阀标准:机械部标准或定做非标

直流式衬胶隔膜阀用途

衬胶隔膜阀 专用于控制非腐蚀性或一般腐蚀性介质,阀体内腔表面无衬里或覆有可供选择的各种橡胶、适用于不同工作温度和液体管路。适用温度:≤85℃、≤100℃、≤120℃、≤150℃(按照衬里和隔膜材料)压力等级:PN(MPa) 0.6 1.0 1.6

直流式衬胶隔膜阀材料:

阀体:铸铁、球墨铸铁、碳钢、不锈钢   阀盖:铸铁、球墨铸铁、碳钢、不锈钢   衬里:无衬里、橡胶    隔膜:橡胶   阀瓣:铸铁、碳钢    阀杆:碳钢、不锈钢   手轮:铸铁

直流式衬胶隔膜阀测试:

衬里层:电火花检测   试验与检验按BS6755标准   公称压力:PN(MPa)   阀体:PN×1.5   密封:PN×1.1

直流式衬胶隔膜阀结构特点:

隔膜阀是一种特殊形式的截止阀:

1. 弹性密封的开闭件,确保没有内漏;

2. 流线型的流道,使得压力损失小;

3. 没有填料函,因此没有外漏;

4. 阀体与盖被中间隔膜隔开,使得隔膜上方的阀盖,阀杆等零件不受介质侵蚀;

5. 隔膜可更换,维护费用低;

6. 衬里材料的多样性,可适用于各种介质,并具有强度高、耐腐蚀性能好的特点。

直流式衬胶隔膜阀主要尺寸参数:

DN

公称压力
MPa

工作压力
MPa

L
mm

D
mm

D1
mm

n-Фd
mm

f
mm

H1
mm

H2
mm

D0
mm

质量
Kg/kilos

20

1.0

1.0

117

105

75

4-13.5

2

150

162

-

-

25

127

115

85

4-13.5

2

150

162

120

3.5

32

146

140

100

4-17.5

2

152

180

120

5

40

159

150

110

4-17.5

2

152

180

120

6

50

190

165

125

4-17.5

2

163

198

120

8.5

65

216

185

145

4-17.5

2

205

227

230

16

80

254

200

160

8-17.5

2

220

252

230

22

100

305

220

180

8-17.5

2

262

300

280

32

125

0.6

356

250

210

8-17.5

3

290

335

280

43.5

150

406

285

240

8-22

3

368

427

368

65

200

521

340

295

8-22

3

410

470

483

112.5

250

0.4

635

395

350

12-22

5

479

569

483

192.5

300

749

445

400

12-22

5

550

650

560

296

350

787

505

460

16-22

5

550

650

560

-

400

0.25

914

565

515

16-26

5

-

-

640



三精阀门公司订货须知:

一、①衬胶隔膜阀 产品名称与型号②衬胶隔膜阀口径③衬胶隔膜阀是否带附件以便我们的为您正确选型④衬胶隔膜阀的使用压力⑤衬胶隔膜阀的使用介质的温度。

二、若已经由设计单位选定三精公司的衬胶隔膜阀型号,请按衬胶隔膜阀型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的三精阀门公司专家为您审核把关 感谢您访问我们的网站【http://www.cnsjv.com三精公司】
