焊接式真空截止阀

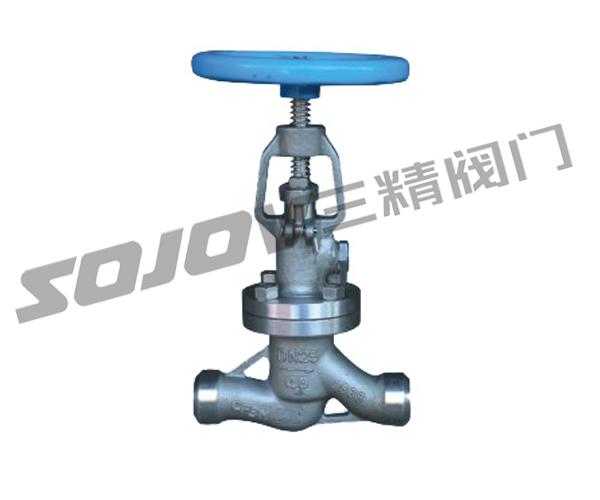

三精阀门焊接式真空截止阀可定制焊接式真空截止阀



NKJ61H真空截止阀概述

真空截止阀型号:NKJ61H

真空截止阀  公称通径:15MM-400MM

真空截止阀使用压力:1.6MPA -6.4MPA

真空截止阀连接方式:焊接连接

真空截止阀形式:手动

真空截止阀 主要功能:起开关作用

真空截止阀  使用介质:耐腐蚀介质

真空截止阀 材质:WCB标准碳钢  不锈钢

真空截止阀标准:机械部标准或定做非标

NKJ61H真空截止阀主要结构特点及用途

本系列阀门主体采用铸锻结构,具有平行双密封副半强制双向密封,密封面到位运动和楔形块楔紧运动分步作用实现零泄漏。密封面运动磨擦力小、启闭轻便,而且密封面磨损有自动补偿功能。结构简单、紧凑、检修方便,使用寿命长。阀盖填料室设有真空密封结构,具有自胀压紧作用,并且密封采用高强膨胀材料密封,使系统与大气完全隔离,具有很好的系统气密性。本系列阀门连接形式分法兰、焊接两种,驱动方式有手动、电动两种。

该阀门适用于工作温度≤425℃和≤550℃,工作介质为水、蒸汽或空气的管路上,作为启闭装置;尤其适用于火电厂汽机冷凝和真空负压系统,起真空隔离密封作用。

NKJ61H真空截止阀 阀门结构型式

Valve ctrucure type

产品类型
Product type

壳体强度试验/MPa
Sheli strangth test

上密封试验/MPa
Back seal test

密封试验/MPa
Seal test

适用介质
Applicable
medium

适用温度/℃
Applicable
temperature

NKJ61H-40

6.O

4.4

4.4

水、蒸汽、空气
Water、Steam、Air

 ≤425

NKJ61H-64

96

7.O

7.O

NKJ61H-100

15.O

11.0

11.O

NKJ61Y-40l

6.O

4.4

4.4

水、蒸汽、空气
Water、Steam、Air

 ≤550

NKJ61Y-64l

9.6

7.0

7.O

NKJ61Y-1OOI

15.O

11.O

11.O

NKJ61H真空截止阀阀门主要零件材料

Material for Main Parts

零件名称
Part name

阀体、阀盖Body Bonnet

阀杆
Valve Stem

阀瓣Disc

密封面
Sealing face

阀杆螺母
Yokenut

填料
Packing

紧固件
Fasteher

NKJ61H-C型

25或WCB

铬不锈钢
Crstain
mless
teel

铬不锈钢
Crstain
mless
steel

H:合金钢
H:alloy steel

铝青铜
AI
bronze

膨胀复合石墨
Expanding
compound
graphlte

优质碳钢
High-grade
carbon
steel

NKJ61Y-l型

铬钼钢
Cr.Mo steel

20CrlM01vA 或38CrMoAlA

12CrlMo 1VA

Y:硬质合金
Y:oarbide alloy

铬钼钢
Cr.Mo steel

NKJ61H真空截止阀

公称通径
DN/mm
Nominal
diameter

公称压力
PN/MPa
Nominal
pressure

主要外形尺寸和连接尺寸/mm
Main extemal and connectingd mensions

L

H

D

D0

D1

L1

α

W

1O

4.0

130

245

36

11

18.4

1O

-

120

15

130

245

36

16

22.5

1O

-

120

20

150

265

44

21

28.5

11

-

160

25

160

270

48

26

34.5

12

-

200

32

180

285

48

34

-

-

37o30'

200

40

200

320

55

40

-

-

37o30'

240

50

230

365

64

48

-

-

37o30'

320

65

290

41O

82

66

-

-

37o30'

300

80

31O

430

95

78

-

-

37o30'

300

100

350

470

117

1OO

-

-

37o30'

350

125

400

500

143

126

-

-

37o30'

350

150

480

533

167

150

-

-

37o30'

400

1O

6.4

130

245

36

1O

18.4

1O

-

120

15

130

245

36

15

22.5

1O

-

120

20

150

265

44

20

28.5

11

-

160

25

160

270

48

25

34.5

12

-

200

32

180

280

48

33

-

-

37o30'

200

40

200

320

55

39

-

-

37o30'

240

50

230

365

64

48

-

-

37o30'

320

65

290

41O

82

65

-

-

37o30'

320

80

31O

430

95

76

-

-

37o30'

360

100

350

470

117

98

-

-

37o30'

400

125

480

500

143

123

-

-

37o30'

400

150

480

533

167

148

-

-

37o30'

500

1O

10.O

130

245

36

1O

18.4

1O

-

120

15

130

245

36

14

22.5

1O

-

120

20

150

265

44

20

28.5

11

-

160

25

160

270

48

25

34.5

12

-

200

32

180

285

48

32

-

-

37o30'

200

40

200

320

55

38

-

-

37o30'

240

50

230

355

64

48

-

-

37o30'

320

65

290

41O

82

63

-

-

37o30'

320

80

31O

430

95

74

-

-

37o30'

360

1OO

350

470

117

97

-

-

37o30'

400

125

400

500

143

123

-

-

37o30'

400

150

480

533

167

148

-

-

37o30'

500

NKJ61H真空截止阀 主要尺寸及重量 Main dimensions and weight

注:PN4.0(40)阀门允许作为PN1.0(10)、PN1.6(16)、PN2.5(25)压力级选用
