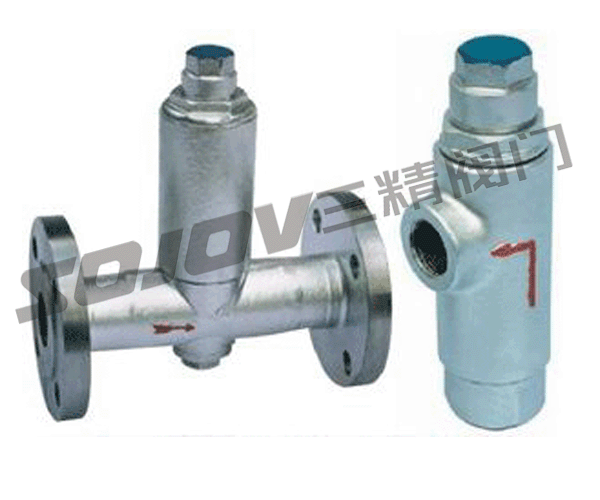

CS44H波纹管膨胀式疏水阀,蒸汽疏水阀

三精阀门CS44H波纹管膨胀式疏水阀,蒸汽疏水阀可定制CS44H波纹管膨胀式疏水阀,蒸汽疏水阀



CS44H波纹管膨胀式疏水阀

CS44H波纹管膨胀式疏水阀是热静力型疏水阀中最经济实验用的节能型疏水阀。

CS44H波纹管膨胀式疏水阀优点

体积小,重量轻,不怕冻,能自动排空气,任意位置都可安装;背压率大于 80% ,不锈钢波纹管伸缩量大,好调整,该阀设有调整螺栓,可根据需要调节使用温度,一般过冷度低于饱和温度 18 ℃ -40  波纹管式疏水阀适用于蒸汽管网伴热、仪表伴热、生活采暖和允许存有高温凝结水的加热设备疏水,使用范围很广。

液体膨胀式疏水阀特点

1.不锈钢玻纹管坚固耐用,使用寿命长。

2.可调整凝结水的排放温度,利用显热,节能效果显著。

3.阀前始终有凝结水,形成可靠的水封,无蒸汽泄漏。

4.液体膨胀式疏水阀不受震动、蒸汽压力波动和水锤的影响。

5.液体膨胀式疏水阀可任意角度安装,不受安装方位限制,并且排空气性能优良。

6.液体膨胀式疏水阀结构简单,并带有过滤装置,方便安装和维护。

波纹管膨胀式疏水阀工作原理

液体膨胀式疏水阀的内部结构是一个不锈钢波纹管为主要动作元件,内充一种汽化温度低于水饱和温度的液体。当装置启动时,管道出现冷却凝结水,波纹管内液体处于冷凝状态,阀心在弹簧的弹力下处于开启位置。当冷凝水温度渐渐升高,波纹管内充液开始蒸发膨胀,内压增高,变形伸长,带动阀心向关闭方向移动,在冷凝水达到饱和温度之前,疏水阀完全关闭。阀前始终存有高温凝结水,无蒸汽泄漏,节能效果好。

液体膨胀式疏水阀型号规格外型尺寸表

产品型号

能 径

连接方式

工作压力
范围
(Mpa)

排水温度
调节范围
(℃)

最高允许
温度

阀体
材料

外型尺寸

L

H1

H2

W

CS14F-16C

(角式)

15

螺纹

0.01-1.6

60-120

220

WCB



61.5

79



20



61.5

79



25



61.5

79



CS14F-16C

(直通式)

15

螺纹

0.01-1.6

60-120

200

HT200

90

110

30

42

20

90

110

30

42

25

95

110

33

46

CS44F-16C

15

法兰

0.01-1.6

60-120

220

WCB

150

24.5

165

42

20

150

24.5

165

42

25

160

24.5

165

46

32

210

143

31

61

40

230

147

35

61

50

230

151

39

61

三精阀门售后服务承诺

对于贵公司在三精阀门订购阀门产品,我厂在售后服务方面作如下承诺:

一、我公司对产品质量实行三包,即:包质、包换、保修;

二、合同签订后,保证保质、保量,按时交货;

三、本公司确保所提供阀门产品达到合同指标

四、对于需方的技术咨询,随时给予解答;

五、在交付设备时,本厂向需方交付以下资料:发货清单、产品合格证、产品样本、产品使用说明书、技术资料;

当接到用户反应质量问题的信函或电话后,保证24小时内作出答复最快解决问题。
