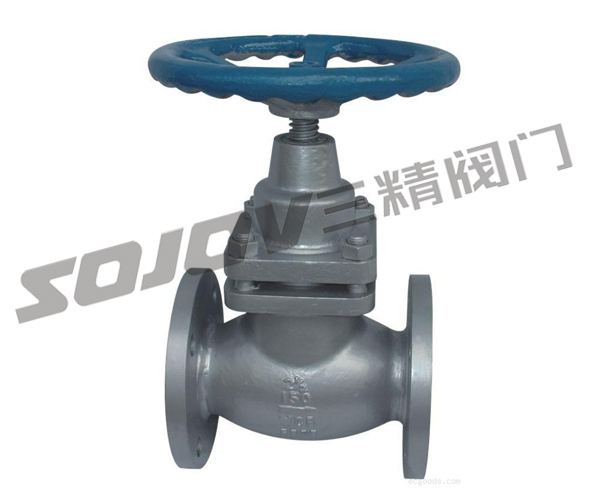

UZ41H柱塞闸阀

三精阀门UZ41H柱塞闸阀可定制UZ41H柱塞闸阀



UZ41SM柱塞闸阀概述

柱塞闸阀是由阀体、阀盖、阀杆、柱塞、导向套、密封环、手轮等零件组成 (如图)。当手轮旋转时,通过阀杆带动柱塞在导向套中上、下往复运动,使柱塞端部斜锥面与阀座面完成阀门的开启与关闭功能。在阀门中柱塞与密封环采用过盈配合,通过调节中法兰螺栓预紧力,使密封环压缩所产生的侧向力与阀体中孔面及柱塞外圆密封从而耐磨 性高的无毒新型密封材料,所以密封可靠、经久耐用,从而提高阀门的使用寿命。 柱塞闸阀是根据原有的闸阀连接尺寸设计制造的,由于闸阀在使用过程中出现外漏,密封环带复性较差,使用寿命短等缺点,本柱塞闸阀结合了柱塞阀的无泄漏优点和闸阀启闭快又耐高温高压的特点,成为一种结构新颖的无泄漏柱塞闸阀。

柱塞式闸阀性能规范

阀体材料

适用温度

适用介质

压力范围

铸钢

≤250℃

水、蒸汽、油品

PNl.6-4.0MPa

铸铁

≤180℃

水、蒸汽、油品

PNl.6

不锈钢

≤200℃

硝酸、醋酸

通径范围

含钼不锈钢

≤200℃

氮、氢、尿素等

DNl 5-400mm

柱塞式闸阀实验压力

实验项目

实验介质

实验压力

压强实验

1.5PN

高压密封试验

1.1PN

低压气密封试验

0.5-O.7MPa

三精阀门公司订货须知:

一、①  柱塞式闸阀  产品名称与型号②柱塞式闸阀口径③柱塞式闸阀是否带附件以便我们的为您正确选型④柱塞式闸阀 的使用压力⑤柱塞式闸阀的使用介质的温度。二、若已经由设计单位选定三精公司的柱塞式闸阀型号,请按柱塞式闸阀 型号直接向我司销售部订购。三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的三精阀门公司专家为您审核把关。感谢您访问我们的网站【http://www.cnsjv.com三精公司】如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。

三精阀门售后服务承诺

对于贵公司在三精阀门订购阀门产品,我厂在售后服务方面作如下承诺:

一、我公司对产品质量实行三包,即:包质、包换、保修;

二、合同签订后,保证保质、保量,按时交货;

三、本公司确保所提供阀门产品达到合同指标

四、对于需方的技术咨询,随时给予解答;

五、在交付设备时,本厂向需方交付以下资料:发货清单、产品合格证、产品样本、产品使用说明书、技术资料;

当接到用户反应质量问题的信函或电话后,保证24小时内作出答复最快解决问题。
