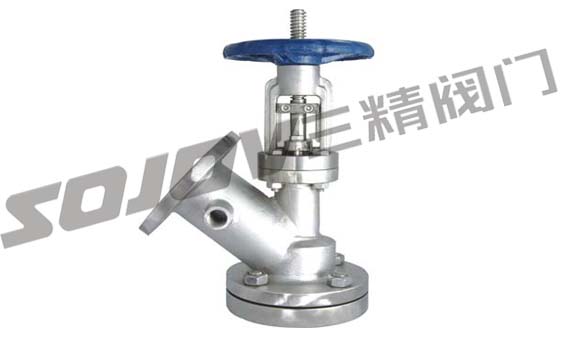

上展式不锈钢保温放料阀,下展式不锈钢保温放料阀
|
放料阀型号：HG5-81 |
公称通径：25MM-150MM |
使用压力：1.6MPA -2.5MPA |
|
连接方式：法兰连接 |
放料阀形式：手动 |
主要功能：起开关作用 |
|
使用介质：耐腐蚀介质 |
放料阀材质：不锈钢 |
标准：化工部标准或定做非标 |
上下展式保温放料阀主要尺寸表
我公司根据国内外先进的技术资料和图样，自行设计生产的技术资料和图样，自行设计生产的上下展式保温放料阀是蜗炉应用系统装置中的节能型阀门。本产品设计新颖、结构合理，采用不锈钢、WCB铸钢等材质作阀体，密封性能良好。
上下展式保温放料阀主要技术参数
|
压力 |
工作温度 |
适用介质 |
|||
|
公称压力 |
1.6 |
上密封试验 |
≤175℃ |
水、颗粒、油品等 |
|
|
壳体试验 |
2.4 |
高压密封试验 |
|||
上下展式保温放料阀主要零件材料
|
阀体 |
阀瓣、密封圈、阀杆 |
螺母 |
|
壳体试验 |
不锈钢 |
铜 |
上下展式保温放料阀主要外形尺寸
(法兰尺寸按JB79PN1.6MPa)
|
口径 |
上展式 |
下展式 |
||||||
|
D |
D3 |
H |
D0 |
D |
D3 |
H |
D0 |
|
|
25 |
115 |
115 |
270 |
160 |
115 |
135 |
225 |
160 |
|
32 |
135 |
135 |
285 |
160 |
135 |
145 |
300 |
160 |
|
40 |
145 |
145 |
355 |
180 |
145 |
160 |
340 |
180 |
|
50 |
160 |
160 |
370 |
180 |
160 |
180 |
345 |
180 |
|
65 |
180 |
180 |
465 |
220 |
180 |
195 |
425 |
220 |
|
80 |
195 |
195 |
480 |
250 |
195 |
215 |
445 |
250 |
|
100 |
215 |
215 |
590 |
280 |
215 |
260 |
535 |
280 |
|
125 |
245 |
245 |
730 |
300 |
245 |
280 |
585 |
300 |
|
150 |
280 |
280 |
775 |
320 |
280 |
330 |
665 |
320 |
