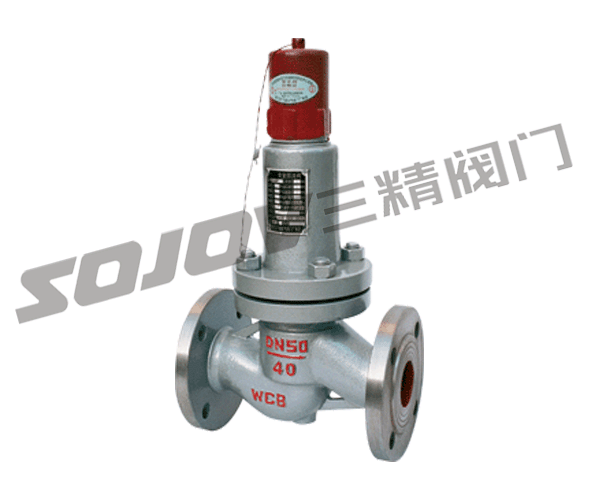

平行式安全回流阀

三精阀门平行式安全回流阀可定制平行式安全回流阀









平行式安全回流阀:平行式安全回流阀安装于液化石油气站罐泵出口的液相回流管道上,当泵前压力超过规定值时,阀门自动开启并起安全回流作用,保证设备和管路的安全运行。

安全回流阀型号:AHN42F

安全回流阀公称通径:40MM-150MM

安全回流阀使用压力:1.6MPA -2.5MPA

安全回流阀连接方式:法兰连接

安全回流阀形式:弹簧式

安全回流阀主要功能:泄压保护作用

安全回流阀使用介质:液化气,石油气

安全回流阀材质:铸钢

安全回流阀标准:机械部标准或定做非标


平行式安全回流阀外形尺寸和连接尺寸

公称通径

尺寸

D

D1

D2

b

Z-?d

L

H

40

150

110

85

16

4-18

200

236

50

165

125

100

16

4-18

230

266

65

185

145

120

20

4-18

290

430

80

200

160

135

20

8-18

310

490

100

215

180

155

22

8-18

350

548

150

280

240

210

24

8-23

480

706

安全阀订货主要事项

安全阀介质, 压力等级,开启方式(全启/微启)设定起跳压力,确定阀门尺寸,连接方式,标准最大耐温,释放流量/每小时,阀体材质,内部阀体结构,工作原理,安装说明等相关技术资料.安全阀 选型主要依据就是(起跳压力及整齐压力流量温度)口径一般设计院会给出,而实际上通过蒸汽压力,流量及起跳压力,可以推测出安全阀 的尺寸.一般会比设计院所选出的口径小一号.当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的三精阀门公司专家为您审核把关。感谢您访问我们的网站【http://www.cnsjv.com】
