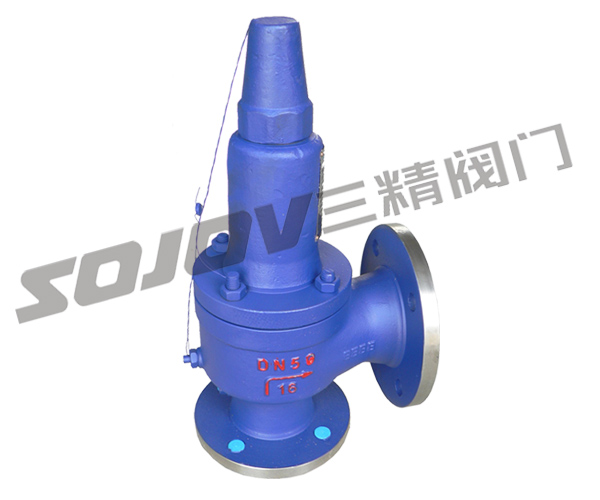

A42Y弹簧式全启安全阀

三精阀门A42Y弹簧式全启安全阀 可定制A42Y弹簧式全启安全阀







A42Y弹簧全启封闭式安全阀  :A42Y弹簧全启封闭式安全阀适用于工作温度≤300℃空气、石油气、液体等介质的设备和管路上。不锈钢弹簧全启封闭式安全阀适用于工作温度≤200℃有腐蚀性的介质的设备和管路上,作为超压保护装置。弹簧全启式安全阀连接法兰标准按JB/T……-94系列1。≥6.4MPa按JB/T……-94系列2。

弹簧式全启安全阀 工作原理

安全阀是为了防止压力设备和容器或易引起压力升高或容器内部压力超过限度而发生爆裂的安全装置。安全阀是压力容器、锅炉、压力管道等压力系统使用广泛的一种安全装置,保证压力系统安全运行。当容器压力超过设计规定时,安全阀自动开启,排出气体降低器内的过高压,防止容器或管线破坏。而当容器内的压力降至正常操作压力时,即自动关闭避免因容器超压排出全部气体,从而造成浪费和生产中断。安全阀主要由阀座、阀瓣(阀芯)和加载机构三部分组成。阀座有的和阀体是一个整体,有的是和阀体组装在一起的,它与设备连通。阀瓣常连带有阀杆,它紧扣在阀座上。阀瓣上面是加载机构,载荷的大小可以调节。当设备内的压力在一定的工作压力范围之内时,内部介质作用于阀瓣上面的力小于加载机构加在阀上面的力,两者之差构成阀瓣与阀座之间的密封力,使阀瓣紧压着阀座,设备的介质无法排出。当设备内的压力超过规定的工作压力并达到安全阀的开启压力时,内部介质作用于闹瓣上面的力大于加载机构施加在它上面的力,于是阀瓣离开阀座,安全阀开启,设备内的介质即通过阀座排出、如果安全阀的排量大于设备的安全泄放量,设备内压力即逐渐下降,而且通过短时间的排气后,压力即降回至正常工作压力。此时内压作用于阀瓣上面的力又小于加载机构施加在它上面的力,阀瓣又紧压着阀座,介质停止排出,设备保持正常的工作压力继续运行。所以,安全阀是通过阀瓣上介质作用力与加载机构作用力的消长,自行关闭或开启以达到防止设备超压的目的。

全启式安全阀型号:A42Y 全启式 安全阀公称通径:20MM-400MM 全启式 安全阀 使用压力:1.6MPA  10.0MPA
全启式 安全阀  连接方式:法兰连接 全启式 安全阀  形式:弹簧式 全启式 安全阀主要功能:泄压保护作用
全启式 安全阀  使用介质:液体,气体 全启式 安全阀 材质:铸钢.不锈钢,胳钼钢 全启式 安全阀标准:机械部标准或定做非标


弹簧全启式安全阀主要零部件材料

NO.

零件名称

AH42F-C A42F-C 材料

1

阀座

2Cr13

2

阀体

WCB

3

调节圈

2Cr13

4

反冲盘

2Cr13

5

阀瓣

2Cr13+PTFE

6

导向套

2Cr13

7

阀盖

ZG230-450

8

弹簧

50CrVA

9

阀杆

2Cr13

10

调整螺杆

45

11

阀帽

ZG200-400

弹簧全启式安全阀外形尺寸和连接尺寸




型号

公称通径

do

D

K

g

g1

b

f

f1

Z-?d

DN'

D1

K1

g2

b1

f'

Z1-?d1

L

L1

≈H

A42H-16C
A42F-16C

20

15

105

75



55

16

2



4-14

25

115

85

65

16

2

4-14

110

95

378

25

16

115

85



65

16

2



4-14

32

140

100

78

18

2

4-18

110

95

378

32

20

140

100



78

18

2



4-18

40

150

110

85

18

3

4-18

115

100

378

40

25

150

110



85

18

3



4-18

50

165

125

100

20

3

4-18

120

110

406

50

32

165

125



100

20

3



4-18

65

185

145

120

20

3

4-18

135

120

450

65

40

185

145



120

20

3



4-18

80

200

160

135

20

3

8-18

160

140

520

80

50

200

160



135

20

3



8-18

100

220

180

155

22

3

8-18

170

135

525

100

65

220

180



155

22

3



8-18

125

250

210

185

22

3

8-18

195

175

690

125

80

250

210



185

22

3



8-18

150

285

240

210

24

3

8-23

210

190

780

150

100

285

240



210

24

3



8-23

175

310

270

240

26

3

8-23

255

230

838

200

125

340

295



265

26

3



12-23

250

405

355

320

30

3

12-26

300

260

992

250

150

405

355



320

30

3



12-26

300

460

410

375

30

4

12-26

350

320

1266

300

220

460

410



375

30

4



12-26

400

580

525

485

36

4

16-30

370

350

1283

350

250

520

470



435

34

4



16-26

500

715

650

608

44

4

20-34

500

450

1520

400

280

580

525



485

36

4



16-30

500

715

650

608

44

4

20-34

500

450

1530

A42H-25
A42F-25

20

15

105

75



55

16

2



4-14

25

115

85

65

16

2

4-14

110

95

378

25

16

115

85



65

16

2



4-14

32

140

100

78

18

2

4-18

110

95

378

32

20

140

100



78

18

2



4-18

40

150

110

85

18

3

4-18

115

100

378

40

25

150

110



85

18

3



4-18

50

165

125

100

20

3

4-18

120

110

406

50

32

165

125



100

20

3



4-18

65

185

145

120

20

3

4-18

135

120

450

65

40

185

145



120

22

3



8-18

80

200

160

135

20

3

8-18

160

140

520

80

50

200

160



135

22

3



8-18

100

220

180

155

22

3

8-18

170

135

525

100

65

230

190



160

24

3



8-23

125

250

210

185

22

3

8-18

195

175

690

125

80

, 270

220



188

28

3



8-26

150

285

240

210

24

3

8-23

210

190

780

150

100

300

250



218

30

3



8-26

175

310

270

240

26

3

8-23

255

230

838

200

125

360

310



278

34

3



12-26

250

405

355

320

30

3

12-26

300

260

992

250

150

425

370



332

36

3



12-30

300

460

410

375

30

4

12-26

350

320

1266

300

220

485

430



390

40

4



16-30

400

580

525

485

36

4

16-30

370

350

1283

A42H-40
A42F-40

20

15

105

25

51

55

16

2

4

4-14

25

115

85

65

16

2

4-14

110

95

378

25

16

115

85

58

65

16

2

4

4-14

32

140

100

78

18

2

4-18

110

95

378

32

20

140

100

66

78

18

2

4

4-18

40

150

110

85

18

3

4-18

115

100

378

40

25

150

110

76

85

18

3

4

4-18

50

165

125

100

20

3

4-18

120

110

406

50

32

165

125

88

100

20

3

4

4-18

65

185

145

120

20

3

4-18

135

120

450

65

40

185

145

110

120

22

3

4

8-18

80

200

160

135

20

3

8-18

160

140

520

80

50

200

160

121

135

22

3

4

8-18

100

220

180

155

22

3

8-18

170

135

525

100

65

235

190

150

160

24

3

4.5

8-23

125

250

210

185

22

3

8-18

195

175

690

125

80

270

220

176

188

28

3

4.5

8-26

150

285

240

210

24

3

8-23

210

190

780

150

100

300

250

204

218

30

3

4.5

8-26

175

310

270

240

26

3

8-23

255

230

838

200

125

375

320

260

282

38

3

4.5

12-30

250

405

355

320

30

3

12-26

300

260

992

250

150

450

385

313

345

42

3

4.5

12-34

300

460

410

375

30

4

12-26

350

320

1266
