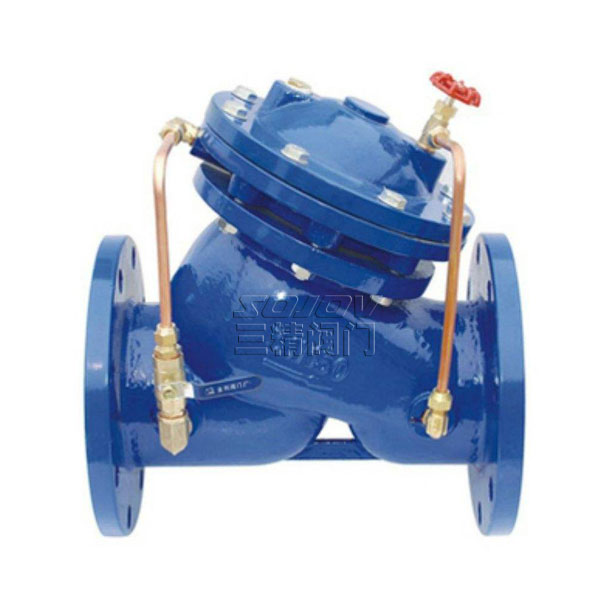

JD745X多功能水泵控制阀用途
安装在高层建筑给水系统以及其它给水系统的水泵出口管道上．防止介质倒流，防止水锤及水击现象的产生。阀兼具电动阀，逆止阀和水锤消除器三种功能．可有效地提高供水系统的安全可靠性。
JD745X多功能水泵控制阀特点
1、防止水锤效果好，将缓开、止回速闭、缓闭等消除水锤的技术一体化，防止开泵不锤和停泵倒流与水锤对供水管路和水泵的损害。
2、操作方便，无需为阀门另配电控系统，阀门随水泵的开启与停止自动并按顺序完成控制功能。通过设定调节阀开度可得到合适的控制参数。
3、阀体采用了全通道、直流式、流线型设计。水力损失小，节能效果好。
|
水泵控制阀型号：JD745X |
水泵控制阀 公称通径：50MM-1200MM |
水泵控制阀使用压力：1.6MPA -6.4MPA |
|
水泵控制阀 连接方式：法兰连接 |
水泵控制阀形式：弹簧式 自动 |
水泵控制阀主要功能：防止倒流 水锤 |
|
水泵控制阀 介质：水工业管道 |
水泵控制阀材质：铸铁 球墨铸铁 铸钢 |
水泵控制阀 标准：机械部标准或定做非标 |
JD745X多功能水泵控制阀主要技术参数
公称压力：1.0MPa、1.6MPa、2.5MPa
最低动作压力：≥O.04MPa
缓闭时间：3～60s(可调)
适用介质：水 介质温度：O～80"C

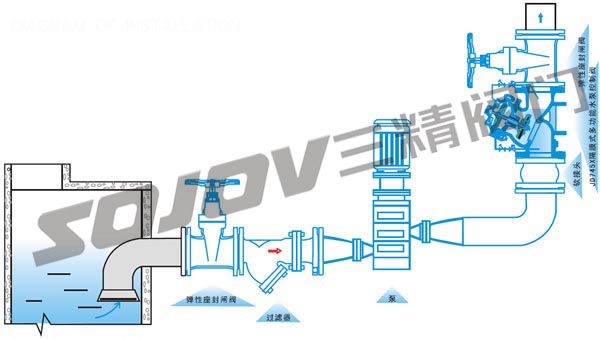

JD745X多功能水泵控制阀安装示意图

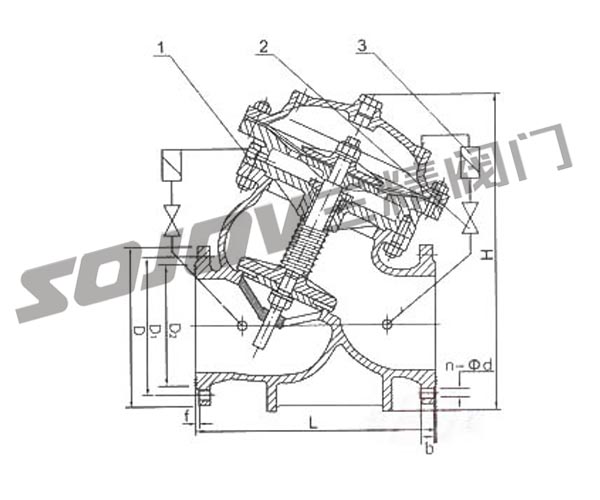

JD745X多功能水泵控制阀主要结构尺寸
|
DN |
L |
H |
D |
D1 |
n-d |
||||||
|
1.0MPa |
1.6MPo |
2.5MPa |
1.0MPa |
1.6MPa |
2 5MPa |
1.0MPa |
1.6MPa |
2.5MPa |
|||
|
50 |
205 |
293 |
165 |
165 |
165 |
125 |
125 |
125 |
4-18 |
4-18 |
4-18 |
|
65 |
216 |
328 |
185 |
185 |
185 |
145 |
145 |
145 |
4-18 |
4-18 |
8-18 |
|
80 |
250 |
364 |
200 |
200 |
200 |
160 |
160 |
160 |
8-18 |
8-18 |
8-18 |
|
100 |
320 |
418 |
220 |
220 |
235 |
180 |
180 |
190 |
8-18 |
8-18 |
8-22 |
|
125 |
365 |
481 |
250 |
250 |
270 |
210 |
210 |
220 |
8-18 |
8-18 |
8-22 |
|
150 |
415 |
543 |
285 |
285 |
300 |
240 |
240 |
250 |
8-22 |
8-22 |
8-26 |
|
200 |
500 |
673 |
340 |
340 |
360 |
295 |
295 |
310 |
8-22 |
12-22 |
8-26 |
|
250 |
605 |
792 |
395 |
405 |
425 |
350 |
355 |
370 |
12-22 |
12-26 |
12-26 |
|
300 |
698 |
927 |
445 |
460 |
485 |
400 |
410 |
430 |
12-22 |
12-26 |
12-30 |
|
350 |
787 |
957 |
505 |
520 |
555 |
460 |
470 |
490 |
16-22 |
16-26 |
16-30 |
|
400 |
914 |
1188 |
565 |
580 |
620 |
515 |
525 |
550 |
16-26 |
16-30 |
16-33 |
|
450 |
978 |
1218 |
615 |
640 |
670 |
565 |
585 |
600 |
20-26 |
20-30 |
16-36 |
|
500 |
978 |
1256 |
670 |
715 |
730 |
620 |
650 |
660 |
20-26 |
20-33 |
20-36 |
|
600 |
1200 |
1600 |
780 |
840 |
|
725 |
770 |
|
20-30 |
20-36 |
20-36 |
|
700 |
1450 |
1750 |
895 |
910 |
|
840 |
840 |
|
24-30 |
24-36 |
|
|
800 |
1560 |
1900 |
1015 |
1025 |
|
950 |
950 |
|
24-33 |
24-39 |
|
|
900 |
1800 |
2100 |
1115 |
|
|
1050 |
|
|
28-33 |
|
|
|
1000 |
2000 |
2400 |
1230 |
|
|
1160 |
|
|
28-36 |
|
|
三精阀门公司订货须知：
一 、① 水泵控制阀产品 名称与型号②水泵控制阀口径③水泵控制阀是否带附件以便我们的为您正确选型④水泵控制阀的使用压力⑤水泵控制阀的使用介质的温度。二、若已经由设计单位选定三精公司的水泵控制阀型号，请按水泵控制阀型号直接向我司销售部订购。三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的三精阀门公司专家为您审核。感谢您访问我们的网站【http://www.cnsjv.com三精阀门公司】如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
