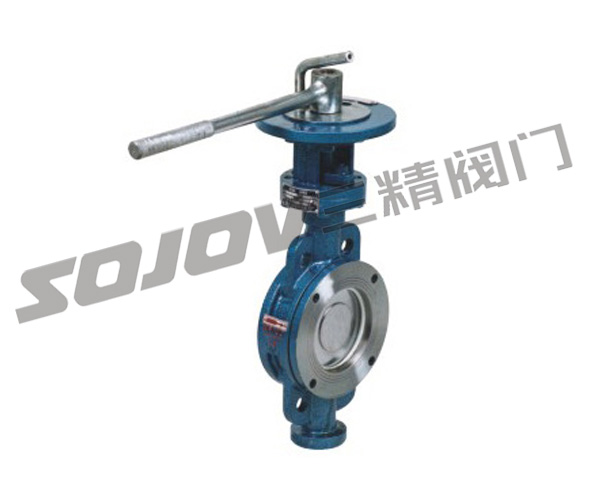

D73H对夹式硬密封蝶阀


三精阀门D73H对夹式硬密封蝶阀可定制D73H对夹式硬密封蝶阀



D73H型手动对夹式硬密封蝶阀概述:

三精蝶阀适用于食品、医药、石油化工、工业环境及高层建筑和管道上作调节流量和截断流体最佳装置。

硬密封蝶阀  型号:D73H

硬密封蝶阀  公称通径:50MM-150MM

硬密封蝶阀 使用压力:1.6MPA -2.5MPA

硬密封蝶阀  连接方式:对夹式

硬密封蝶阀 形式: 手动

硬密封蝶阀 主要功能:起开关作用

硬密封蝶阀 使用介质:水  油品 蒸汽

硬密封蝶阀 材质:铸钢  不锈钢

硬密封蝶阀 标准:机械部标准或定做非标

硬密封蝶阀结构特点:

1、本蝶阀及吸收,消化国外技术,并结合国内用户意见和产品中积累的经验而精心研制的新一代产品。

2、采用三维偏心结构,阀门密封圈采用弹性金属圈,使蝶板同阀体密封面均匀可靠接触,可达到气密封无泄露;

3、结构独特,操作灵活、省力、方便、使用寿命长;

4、耐高温、耐腐蚀、耐磨损的三维偏心。

硬密封蝶阀主要技术参数

公称通径
DN(mm)
50-1200
公称压力
PN(MPa)
1.0
1.6
2.5
4.0

试验压力
PS(MPa)
强度试验
1.5
2.4
3.75
6.0
密封试验
1.1
1.76
2.75
4.4
适用介质

水、蒸汽、油品、酸类腐蚀性等
适用温度

-40℃-600℃

硬密封蝶阀主要零部件材料

名称
材     料
阀体
铸钢、不锈钢、铬钼钢

蝶板
铸钢、化合金钢(镀硬铬)不锈钢、铬钼钢
阀杆
2Cr13、1Cr13不锈钢、铬钼钢
密封圈

不锈钢、聚内脂、抗磨材料、氟塑料
填料

柔性石墨




 硬密封蝶阀连接尺寸(1、P、R)

通径DN
L
D1
D2
Z-φd
H
HO
D
L2
Wt/Kgs
50
43
125
99
4-18
105
350
90°
280
9
65
46
145
118
4-18
115
370
90°
280
11
80
49
160
132
8-18
125
380
45°
280
15
100
56
180
155
8-18
140
420
45°
280
18
125
64
210
185
8-18
170
470
45°
330
22
150
70
240
210
8-23
180
500
45°
330
25

硬密封蝶阀连接尺寸(1、P、R)

通径DN
L
D1
D2
Z-φd
H
HO
D
L2
Wt/Kgs
50
43
125
99
4-18
105
350
90°
280
10
65
46
145
118
4-18
115
370
90°
280
12
80
49
160
132
8-18
125
380
45°
280
16
100
56
180
155
8-18
140
420
45°
280
20
125
64
210
185
8-18
170
470
45°
330
24
150
70
240
210
8-23
180
500
45°
330
27

蝶阀订货主要事项:

蝶阀介质压力等级内泄漏率阀门尺寸连接方式标准最大耐温最大耐压最大流量/每小时,闸阀阀体材质转动方式(手柄/蜗轮)内部阀体结构蝶阀工作原理安装说明等相关技术资料当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的三精阀门公司专家为您审核把关。感谢您访问我们的网站【http://www.cnsjv.com】
