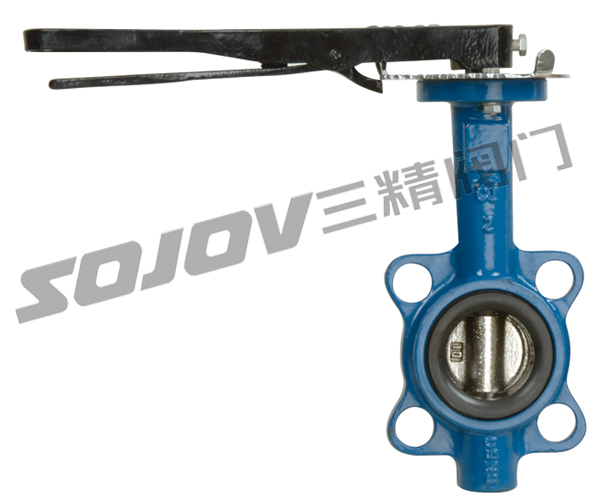

D71X/J手动对夹式软密封蝶阀特点
1、本阀采用双偏心结构，具有越关越紧的密封功能，密封性能可靠。
2、密封副材料选用不锈钢和丁腈耐油橡胶配对，使用寿命长。
3、橡胶密封圈即可位于阀体上，也可以位于蝶板上，可适用不同特点的介质，供用户选择。
4、蝶板采用框架结构，强度高，过流面积大，流阻小。
5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料，就可使用于不同介质。
6、本阀具有双向密封功能，安装时不受介质流向的控制，也不受空间位置的影响，可在任何方向安装。
7、本阀结构独特，操作灵活，省力，方便。
|
软密封蝶阀 型号：D71X |
软密封蝶阀 公称通径：50MM-250MM |
软密封蝶阀 使用压力：1.0MPA -1.6MPA |
|
软密封蝶阀 连接方式：对夹式 |
软密封蝶阀 形式： 手动 |
软密封蝶阀 主要功能：起开关作用 |
|
软密封蝶阀 使用介质：水工业管道 |
软密封蝶阀 材质：铸铁 铸钢 |
软密封蝶阀 标准：机械部标准或定做非标 |
D71X手动对夹式软密封蝶阀尺寸表
|
公称通径（DN） |
L |
D |
D1 |
Z-Φd |
H |
H0 |
A |
B |
|
25 |
43 |
|
85 |
4-14 |
|
|
|
|
|
32 |
43 |
|
100 |
4-18 |
|
|
|
|
|
40 |
43 |
|
110 |
4-18 |
|
220 |
|
|
|
50 |
43 |
|
125 |
4-18 |
63 |
235 |
270 |
65 |
|
65 |
46 |
165 |
145 |
4-18 |
70 |
250 |
270 |
65 |
|
80 |
46 |
185 |
160 |
8-18 |
83 |
275 |
270 |
65 |
|
100 |
52 |
200 |
180 |
8-18 |
105 |
316 |
270 |
65 |
|
125 |
56 |
220 |
210 |
8-18 |
115 |
340 |
310 |
65 |
|
150 |
56 |
285 |
240 |
8-22 |
137 |
376 |
310 |
65 |
|
200 |
200 |
340 |
295 |
8-22 |
164 |
472 |
365 |
90 |
|
公称通径 |
L |
D |
D1 |
Z-d |
H |
H0 |
A |
B |
D0 |
|
50 |
43 |
165 |
125 |
4-18 |
63 |
306 |
193 |
125 |
150 |
|
65 |
46 |
185 |
145 |
4-18 |
70 |
321 |
193 |
125 |
150 |
|
80 |
46 |
200 |
160 |
8-18 |
83 |
346 |
193 |
125 |
150 |
|
100 |
52 |
220 |
180 |
8-18 |
105 |
387 |
193 |
125 |
150 |
|
125 |
56 |
250 |
210 |
8-18 |
115 |
411 |
193 |
125 |
150 |
|
150 |
56 |
285 |
240 |
8-22 |
137 |
447 |
193 |
125 |
150 |
|
200 |
60 |
340 |
295 |
8-22 |
164 |
572 |
283 |
165 |
220 |
|
250 |
68 |
395 |
350 |
12-22 |
206 |
646 |
283 |
165 |
220 |
|
300 |
78 |
445 |
440 |
12-22 |
230 |
738 |
334 |
175 |
280 |
|
350 |
78 |
505 |
460 |
16-22 |
248 |
761 |
334 |
175 |
280 |
|
400 |
102 |
565 |
515 |
16-26 |
289 |
877 |
425 |
210 |
320 |
|
450 |
114 |
615 |
565 |
20-26 |
320 |
938 |
425 |
210 |
320 |
|
500 |
127 |
670 |
620 |
20-26 |
343 |
993 |
425 |
210 |
320 |
|
600 |
154 |
780 |
725 |
20-30 |
413 |
1131 |
425 |
210 |
320 |
|
700 |
165 |
895 |
840 |
24-30 |
478 |
1476 |
620 |
320 |
400 |
|
800 |
190 |
1015 |
950 |
34-33 |
525 |
1533 |
620 |
320 |
400 |
|
900 |
203 |
1115 |
1050 |
28-33 |
585 |
1655 |
620 |
320 |
400 |
|
1000 |
216 |
1230 |
1160 |
28-36 |
640 |
1765 |
620 |
400 |
400 |
|
1200 |
254 |
1455 |
1380 |
32-39 |
755 |
1995 |
620 |
400 |
400 |
蝶阀订货主要事项：
蝶阀介质压力等级内泄漏率阀门尺寸连接方式标准最大耐温最大耐压最大流量/每小时,闸阀阀体材质转动方式（手柄/蜗轮）内部阀体结构蝶阀工作原理安装说明等相关技术资料当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的三精阀门公司专家为您审核把关。感谢您访问我们的网站【http://www.cnsjv.com】
