SD343X蜗轮法兰式伸缩蝶阀概述

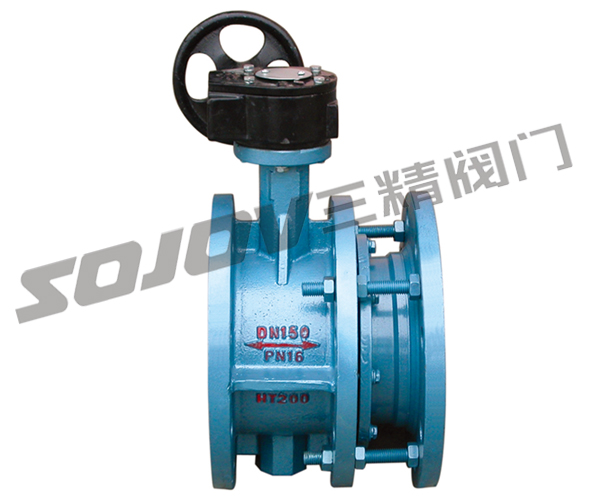

SD343HX型伸缩蝶阀，采用三维偏心结构，主要优点在于结构长度尺寸在一定范围内可调整，便于拆卸及安装，还可以补偿由于温差引起的管线长度的变化。
|
蜗轮伸缩蝶阀 型号：SD343X |
蜗轮伸缩蝶阀 公称通径：50MM-1000MM |
蜗轮伸缩蝶阀 使用压力：1.6MPA -2.5MPA |
|
蜗轮伸缩蝶阀 连接方式：法兰连接 |
蜗轮伸缩蝶阀 形式： 蜗轮 |
蜗轮伸缩蝶阀 主要功能：起开关作用 |
|
蜗轮伸缩蝶阀 使用介质：水 油品 蒸汽 |
蜗轮伸缩蝶阀 材质： 铸铁 铸钢 不锈钢 |
蜗轮伸缩蝶阀 标准：机械部标准或定做非标 |
|
称通径
|
结构长度
（标准值） |
外形尺寸
（参考值） |
连接尺寸
(标准值) |
参考重量
Dt343H(kg) |
||||||||||||||||
|
L
|
H
|
Dd343H
|
Dd643H
|
Dd943H
|
PN0.6MPa
|
PN1.0MPa
|
||||||||||||||
|
毫米
|
英寸
|
短
|
长
|
H1
|
A1
|
B1
|
H2
|
A2
|
B2
|
H3
|
A3
|
B3
|
D
|
D1
|
Z-d
|
D
|
D1
|
Z-d
|
||
|
50
|
2
|
108
|
150
|
112
|
350
|
180
|
200
|
625
|
245
|
72
|
530
|
250
|
255
|
140
|
110
|
4-14
|
165
|
125
|
4-18
|
17
|
|
65
|
21/2
|
112
|
170
|
115
|
370
|
180
|
200
|
625
|
245
|
72
|
530
|
250
|
255
|
160
|
130
|
4-14
|
185
|
145
|
4-18
|
20
|
|
80
|
3
|
114
|
180
|
120
|
380
|
180
|
200
|
645
|
245
|
72
|
565
|
250
|
255
|
190
|
150
|
4-18
|
200
|
160
|
8-18
|
23
|
|
100
|
4
|
127
|
190
|
138
|
420
|
180
|
200
|
675
|
355
|
92
|
600
|
250
|
255
|
210
|
170
|
4-18
|
220
|
180
|
8-18
|
25
|
|
125
|
5
|
140
|
200
|
164
|
460
|
180
|
200
|
715
|
355
|
92
|
640
|
250
|
255
|
240
|
200
|
8-18
|
250
|
210
|
8-18
|
40
|
|
150
|
6
|
140
|
210
|
175
|
555
|
270
|
280
|
800
|
355
|
92
|
705
|
300
|
315
|
265
|
225
|
8-18
|
285
|
240
|
8-22
|
47
|
|
200
|
8
|
152
|
230
|
200
|
760
|
400
|
425
|
850
|
250
|
170
|
775
|
300
|
315
|
320
|
280
|
8-18
|
340
|
295
|
8-22
|
60
|
|
250
|
10
|
165
|
250
|
243
|
830
|
400
|
425
|
925
|
250
|
170
|
945
|
300
|
315
|
375
|
335
|
12-18
|
395
|
350
|
12-22
|
95
|
|
300
|
12
|
178
|
270
|
250
|
895
|
450
|
560
|
1035
|
450
|
220
|
1070
|
300
|
315
|
400
|
395
|
12-22
|
445
|
400
|
12-22
|
124
|
|
350
|
14
|
190
|
290
|
280
|
950
|
450
|
560
|
1070
|
450
|
220
|
1140
|
300
|
315
|
490
|
445
|
12-22
|
505
|
460
|
16-22
|
181
|
|
400
|
16
|
216
|
310
|
305
|
1190
|
535
|
580
|
1190
|
450
|
220
|
1210
|
300
|
315
|
540
|
495
|
16-22
|
565
|
515
|
16-26
|
260
|
|
450
|
18
|
222
|
330
|
350
|
1255
|
535
|
580
|
1250
|
650
|
280
|
1335
|
575
|
714
|
595
|
550
|
16-22
|
615
|
565
|
20-26
|
338
|
|
500
|
20
|
229
|
350
|
380
|
1305
|
535
|
580
|
1290
|
650
|
280
|
1415
|
575
|
714
|
645
|
600
|
20-22
|
670
|
620
|
20-26
|
360
|
|
600
|
24
|
267
|
390
|
445
|
1340
|
570
|
660
|
1455
|
850
|
380
|
1605
|
656
|
810
|
755
|
705
|
20-26
|
780
|
725
|
20-30
|
540
|
|
700
|
28
|
292
|
430
|
480
|
1520
|
750
|
550
|
1585
|
850
|
380
|
1844
|
656
|
810
|
860
|
810
|
24-26
|
895
|
840
|
24-30
|
580
|
|
800
|
32
|
318
|
470
|
530
|
1710
|
750
|
550
|
1700
|
1250
|
380
|
2040
|
656
|
810
|
975
|
920
|
24-30
|
1015
|
950
|
24-33
|
845
|
|
900
|
36
|
330
|
510
|
580
|
1810
|
750
|
550
|
1965
|
1250
|
380
|
2255
|
785
|
863
|
1075
|
1020
|
24-30
|
1115
|
1050
|
28-33
|
1050
|
|
1000
|
40
|
410
|
550
|
650
|
1960
|
900
|
750
|
2015
|
1250
|
380
|
2380
|
785
|
863
|
1175
|
1120
|
28-30
|
1230
|
1160
|
28-36
|
1500
|
|
1200
|
48
|
470
|
630
|
760
|
2250
|
1000
|
925
|
2250
|
1250
|
380
|
2640
|
785
|
863
|
1405
|
1340
|
32-33
|
1455
|
1380
|
32-39
|
2000
|
|
1400
|
56
|
530
|
710
|
850
|
2435
|
1000
|
925
|
|
|
|
2886
|
|
|
1630
|
1560
|
36-36
|
1675
|
1590
|
36-42
|
3000
|
|
1600
|
64
|
600
|
790
|
1030
|
2780
|
1000
|
925
|
|
|
|
3156
|
|
|
1830
|
1760
|
40-36
|
1915
|
1820
|
40-48
|
4700
|
|
1800
|
72
|
670
|
870
|
1230
|
3020
|
1100
|
980
|
|
|
|
3421
|
|
|
2045
|
1970
|
44-39
|
2115
|
2020
|
44-48
|
6500
|
|
2000
|
80
|
760
|
950
|
1350
|
3270
|
1100
|
980
|
|
|
|
3685
|
|
|
2265
|
2180
|
48-42
|
2325
|
2230
|
48-48
|
8700
|
蝶阀订货主要事项：
蝶阀介质压力等级内泄漏率阀门尺寸连接方式标准最大耐温最大耐压最大流量/每小时,闸阀阀体材质转动方式（手柄/蜗轮）内部阀体结构蝶阀工作原理安装说明等相关技术资料当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的三精阀门公司专家为您审核把关。感谢您访问我们的网站【http://www.cnsjv.com】
