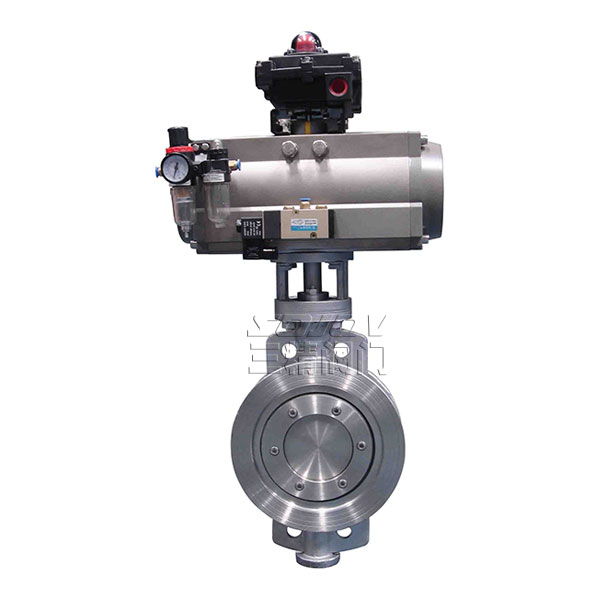

三精阀门 D673H气动对夹式硬密封蝶阀可定制

气动对夹式硬密封蝶阀概述

气动硬密封蝶阀型号：D673H	气动硬密封蝶阀公称通径：50MM-2600MM	气动硬密封蝶阀使用压力：1.6MPA -2.5MPA
气动硬密封蝶阀连接方式：对夹式	气动硬密封蝶阀形式：气动	气动硬密封蝶阀主要功能：起开关作用
气动硬密封蝶阀使用介质：水油品蒸汽	气动硬密封蝶阀材质：铸钢不锈钢	气动硬密封蝶阀标准：机械部标准或定做非标

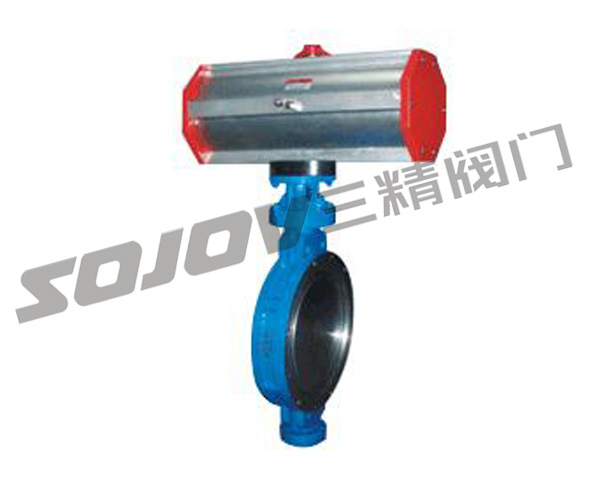

D673H-(6、10)C、P、R、V气动对夹式硬密封蝶阀

D673H气动对夹式硬密封蝶阀采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构，被广泛用于介质温度≤425℃的治金、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。该阀采用三偏心结构，阀座与碟板密封面均采用不同硬度和不锈钢制作，具有良好的耐腐蚀性，使用寿命长，本阀均有双向密封功能，产品符合国家GB/T13927-92阀门压力试验标准。

D673H气动硬密封蝶阀特点

本阀采用三偏心密封结构，阀座与蝶板几乎无磨损，具有越观越紧的密封功能。

密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点。

碟板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长．

大规格蝶板采用绗架结构，强度高，过流面积大，流阻小。

本阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装。

驱动装置可以多工位（旋转90°或180°）安装，便于用户使用。

D673H气动硬密封蝶阀外形尺寸

公称通径 DN	外形尺寸					连接尺寸
	L	H	D673H			PN0.6MPa		PN1.0MPa
	L	H	H2	A2	B2	D1	Z-d	D1	Z-d
50	43	112	625	245	72	110	4-14	125	4-18
65	46	115	625	245	72	130	4-14	145	4-18
80	64	120	645	245	72	150	4-18	160	8-18
100	64	138	675	355	92	170	8-18	180	8-18
125	70	164	715	355	92	200	8-18	210	8-18
150	76	175	800	355	92	225	8-18	240	8-22
200	89	208	850	250	170	280	12-18	295	8-22
250	114	243	925	250	170	335	12-22	350	12-22
300	114	283	1035	450	220	395	12-22	400	12-22
350	127	310	1070	450	220	445	16-22	460	16-22
400	140	340	1190	450	220	495	16-22	515	16-26
450	152	380	1250	650	280	550	16-22	565	20-26
500	152	410	1295	650	280	600	20-22	620	20-26
600	178	470	1455	850	380	705	20-26	725	20-30
700	229	550	1585	850	380	810	24-26	840	24-30
800	241	640	1700	1250	380	902	24-30	950	24-33
900	241	710	1865	1250	380	1020	24-30	1050	28-33
1000	300	770	2015	1250	380	1120	28-30	1160	28-36
1200	360	890		1250	380	1340	32-33	1380	32-39

D673H-(16、25)C、P、R、V气动硬密封对夹式蝶阀

公称通径 DN	外形尺寸					连接尺寸
	L	H	D673H			PN1.6MPa		PN2.5MPa
	L	H	H2	A2	B2	D1	Z-d	D1	Z-d
50	43	112	625	245	72	125	4-18	125	4-18
65	46	115	625	245	72	145	4-18	145	8-18
80	64	120	645	245	72	160	8-18	160	8-18
100	64	138	675	355	92	180	8-18	190	8-22
125	70	164	715	355	92	210	8-18	220	8-26
150	76	175	800	355	92	240	8-22	250	8-26
200	89	208	850	250	170	295	12-22	310	12-26
250	114	243	925	250	170	335	12-26	370	12-30
300	114	283	1035	450	220	410	12-26	430	16-30
350	127	310	1070	450	220	470	16-26	490	16-33
400	140	340	1190	450	220	525	16-30	550	16-36
450	152	380	1250	650	280	585	20-30	600	20-36
500	152	410	1295	650	280	650	20-33	660	20-36
600	178	470	1455	850	380	770	20-36	770	20-39
700	229	550	1585	850	380	840	24-36	875	24-42
800	241	640	1700	1250	380	950	24-39	990	24-48
900	241	710	1865	1250	380	1050	28-39	1090	28-48
1000	300	770	2015	1250	380	1170	28-42	1210	28-56
1200	360	890		1250	380	1390	32-48	1420	32-56

D673H-(40)C、P、R、V气动硬密封对夹式蝶阀

公称通径 DN	外形尺寸					连接尺寸
	L	H	D673H			PN4.OMPa
	L	H	H2	A2	B2	D1	Z-d
50	43	112	625	245	72	125	4-18
65	46	115	625	245	72	145	8-18
80	64	120	645	245	72	160	8-18
100	64	138	675	355	92	190	8-22
125	70	164	715	355	92	220	8-26
150	76	175	800	800	92	250	8-26
200	89	208	850	850	170	320	12-30
250	114	243	925	925	170	385	12-33
300	114	283	1035	1035	220	450	16-33
350	127	310	1070	1070	220	510	16-36
400	140	340	1190	1190	220	585	16-39
450	152	380	1250	1250	280	610	20-39
500	152	410	1295	1295	280	670	20-42

蝶阀订货主要事项：

蝶阀介质压力等级内泄漏率阀门尺寸连接方式标准最大耐温最大耐压最大流量/每小时,闸阀阀体材质转动方式（手柄/蜗轮）内部阀体结构蝶阀工作原理安装说明等相关技术资料当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的三精阀门公司专家为您审核把关。感谢您访问我们的网站【http://www.cnsjv.com】
