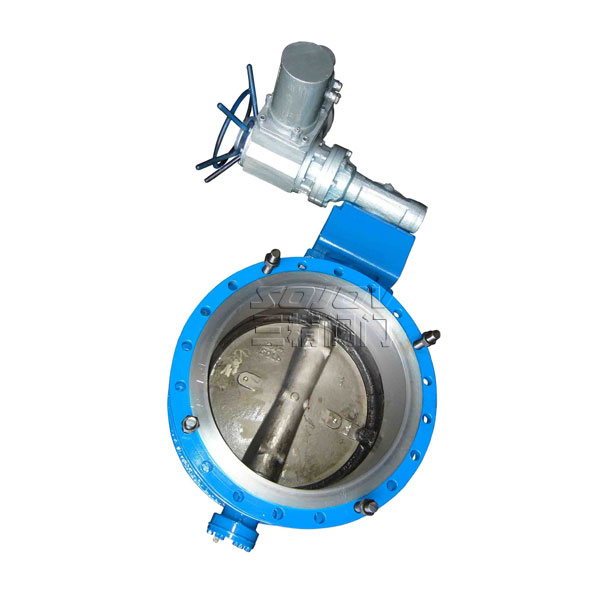

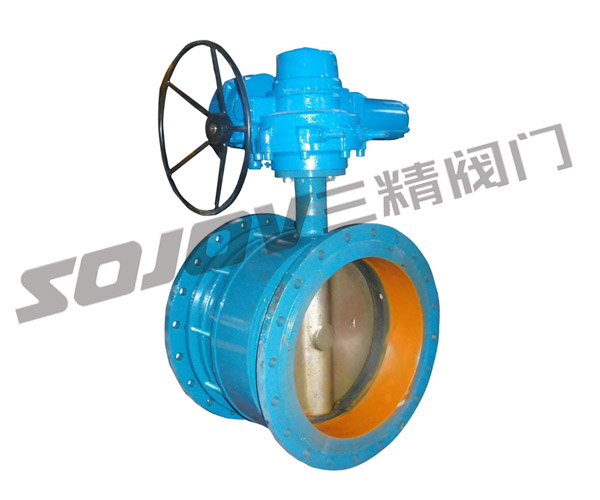

D943H电动伸缩蝶阀概述
|
电动伸缩蝶阀 型号：SD943H |
电动伸缩蝶阀 公称通径：50MM-1000MM |
电 动伸缩蝶阀 使用压力：1.6MPA -2.5MPA |
|
电动伸缩蝶阀 连接方式：法兰连接 |
电 动伸缩蝶阀 形式： 电动 |
电 动伸缩蝶阀 主要功能：起开关作用 |
|
电 动伸缩蝶阀 使用介质：水 油品 蒸汽 |
电 动伸缩蝶阀 材质：铸钢 不锈钢 |
电 动伸缩蝶阀 标准：机械部标准或定做非标 |
电动伸缩蝶阀适用于温度≤80℃，公称压力≤1.6MPa的食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用，具有补偿管道热胀冷缩的功能。其主要特点如下：
1、设计新颖、合理、结构独特、重量轻、操作方便、启闭迅速；
2、伸缩蝶阀除了能作调节和截流作用、补偿管道温差所产生的热胀冷缩功能外，还能为安装更换、维修阀门提供方便。
3、密封部位可调节更换、密封性能可靠等特点。
电动伸缩蝶阀采用标准
设计标准 :GB/T12238-1989；JB/T8527-1997
电动伸缩蝶阀法兰连接尺寸
GB/T9113.1-2000；GB/T9113.2-2000
GB/T9115.1-2000；GB/T9115.2-2000
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992；JB/T9092-1999
执行机构类型：CH系列特点：功能强劲:智能型、调节型、开关式。
体积小巧：体积仅相当于同类产品的35%左右。
使用方便：采用单相电源,接线简单；采用独创的球型凸出结构,使观察更方便；免加油免点检,防水防锈,任意角度安装。保护装置有双重限位、过热保护、过载保护。全行程时间15秒、30秒、45秒、60秒。及带手动功能。
SD943H电动伸缩蝶阀外形尺寸表
|
DN |
H1 |
H2 |
H3 |
最大 |
最小 |
伸缩 |
L1 |
L2 |
L3 |
L4 |
电动设置型号 |
|
mm |
|||||||||||
|
50 |
80 |
112 |
248 |
163 |
138 |
151 |
103 |
185 |
103 |
297 |
QB10-1 |
|
65 |
95 |
112 |
248 |
188 |
152 |
170 |
103 |
185 |
103 |
297 |
QB10-1 |
|
80 |
98 |
130 |
248 |
192 |
162 |
177 |
103 |
185 |
103 |
297 |
QB10-1 |
|
100 |
114 |
142 |
248 |
215 |
175 |
205 |
103 |
185 |
103 |
297 |
QB10-1 |
|
125 |
128 |
174 |
248 |
230 |
185 |
215 |
103 |
185 |
103 |
297 |
QB20-1 |
|
150 |
139 |
180 |
333 |
240 |
195 |
225 |
103 |
185 |
103 |
297 |
QB20-1 |
|
200 |
174 |
225 |
333 |
265 |
215 |
245 |
103 |
185 |
103 |
297 |
QB60-1 |
|
250 |
215 |
266 |
342 |
295 |
235 |
260 |
103 |
185 |
103 |
292 |
QB60-1 |
|
300 |
245 |
290 |
342 |
302 |
252 |
282 |
118 |
322 |
118 |
250 |
QB120-1 |
|
350 |
270 |
320 |
342 |
321 |
271 |
301 |
118 |
322 |
118 |
250 |
QB120-1 |
|
400 |
305 |
400 |
342 |
333 |
283 |
313 |
118 |
322 |
118 |
250 |
QB250-1 |
|
450 |
325 |
425 |
342 |
354 |
304 |
334 |
118 |
322 |
118 |
250 |
QB250-1 |
|
500 |
360 |
480 |
342 |
366 |
316 |
346 |
118 |
322 |
118 |
250 |
QB250-1 |
|
600 |
445 |
520 |
415 |
418 |
368 |
398 |
190 |
322 |
155 |
362 |
QB500-0.5 |
|
700 |
505 |
582 |
415 |
445 |
395 |
425 |
190 |
377 |
155 |
362 |
QB500-0.5 |
|
800 |
560 |
620 |
365 |
475 |
425 |
455 |
245 |
681 |
190 |
482 |
ZA60 |
|
900 |
630 |
715 |
365 |
505 |
455 |
485 |
245 |
766 |
268 |
370 |
ZA60 |
|
1000 |
680 |
760 |
365 |
515 |
465 |
495 |
245 |
766 |
268 |
370 |
ZA60 |
|
1200 |
795 |
905 |
396 |
562 |
512 |
542 |
245 |
879 |
268 |
405 |
ZA120 |
|
1400 |
900 |
1000 |
396 |
592 |
542 |
572 |
355 |
983 |
368 |
430 |
ZA120 |
|
1600 |
1110 |
1160 |
460 |
636 |
586 |
616 |
355 |
1121 |
368 |
500 |
ZA240 |
|
1800 |
1124 |
1247 |
460 |
680 |
630 |
660 |
355 |
1121 |
368 |
500 |
ZA240 |
|
2000 |
1292 |
1367 |
460 |
730 |
680 |
710 |
393 |
1204 |
435 |
530 |
ZA240 |
