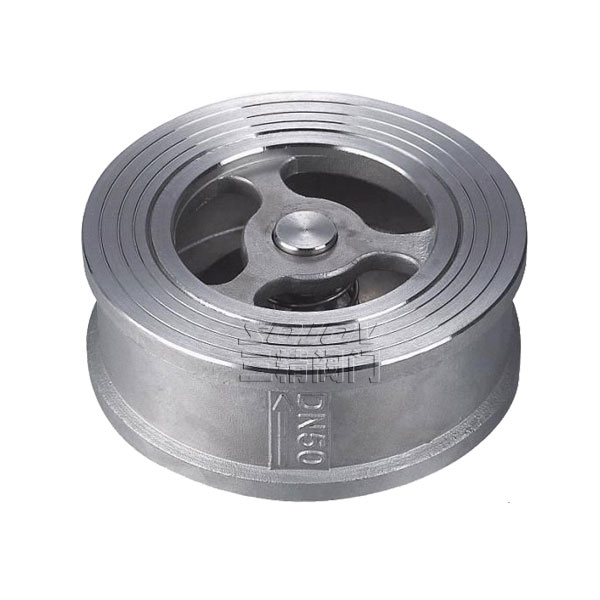

对夹升降式止回阀规格型号
|

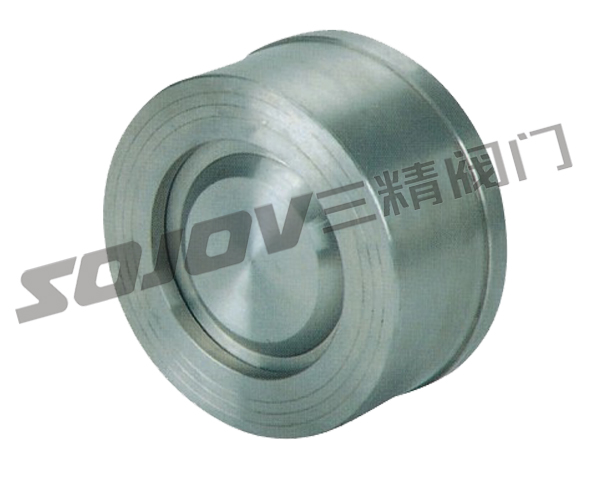

对夹式止回阀型号：H71H |
对夹式止回阀公称通径：15MM-200MM |
对夹式止回阀 使用压力：1.6MPA -10MPA |
|
对夹式止回阀连接方式：对夹式 |
对夹式止回阀形式：自动 |
对夹式止回阀 主要功能：防止介质回流 |
|
对夹式止回阀使用介质：水 油品 蒸汽 |
对夹式止回阀 材质： 铸钢 不锈钢 |
对夹式止回阀标准：机械部标准或定做非标 |
对夹式止回阀主要技术参数
|
型号 |
公称压力PN(MPa) |
试验压力PS(MPa) |
工作温度(℃) |
适用介质 |
|
|
壳体 |
密封 |
||||
|
SH71W-16P |
1.6 |
2.4 |
1.76 |
≤200 |
水、蒸体、油品等 |
|
SH71H-25Q |
2.5 |
3.75 |
2.75 |
≤235 |
|
|
SH71W-25H |
≤300 |
||||
|
SH71W-25P |
≤200 |
硝酸等腐蚀性介质 |
|||
|
SH71W-40H |
4.0 |
6.0 |
4.4 |
≤300 |
水、蒸体、油品等 |
|
SH71W-40P |
≤200 |
硝酸等腐蚀性介质 |
|||
对夹式止回阀材质表
|
规格型号 |
阀体 |
阀瓣 |
弹簧 |
|
SH71H-16Q、H71H-25Q |
QT400-15 |
25 |
50CrCA |
|
SH71W-25H、H71W-40H |
2Cr13 |
1Cr13 |
1Cr18Ni9Ti |
|
SH71W-16P、H71W-25P |
ZG1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
对夹式止回阀规格尺寸表
|
公称压力 |
公称通径 |
尺寸（mm） |
|||||
|
L |
D1 |
D2 |
D3 |
D4 |
D5 |
||
|
PN1.0MPa |
15 |
16 |
52 |
15 |
24 |
31 |
40 |
|
20 |
19 |
62 |
19 |
30 |
40 |
50 |
|
|
25 |
22 |
72 |
24 |
35 |
47 |
58 |
|
|
32 |
28 |
83 |
31 |
46 |
56 |
68 |
|
|
40 |
31.5 |
93 |
39 |
55 |
66 |
78 |
|
|
50 |
40 |
108 |
48 |
65 |
78 |
90 |
|
|
65 |
46 |
128 |
62 |
80 |
95 |
110 |
|
|
80 |
50 |
142 |
76 |
96 |
110 |
128 |
|
|
100 |
60 |
162 |
95 |
115 |
132 |
150 |
|
|
125 |
90 |
192 |
110 |
125 |
135 |
- |
|
三精阀门公司订货须知：
一、①对夹升降式止回阀产品名称与型号②对夹升降式止回阀口径③对夹升降式止回阀是否带附件以便我们的为您正确选型④对夹升降式止回阀的使用压力⑤对夹升降式止回阀的使用介质的温度。二、若已经由设计单位选定三精公司的对夹升降式止回阀型号，请按对夹升降式止回阀型号直接向我司销售部订购。三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的三精阀门公司专家为您审核把关。感谢您访问我们的网站【http://www.cnsjv.com三精公司】如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
