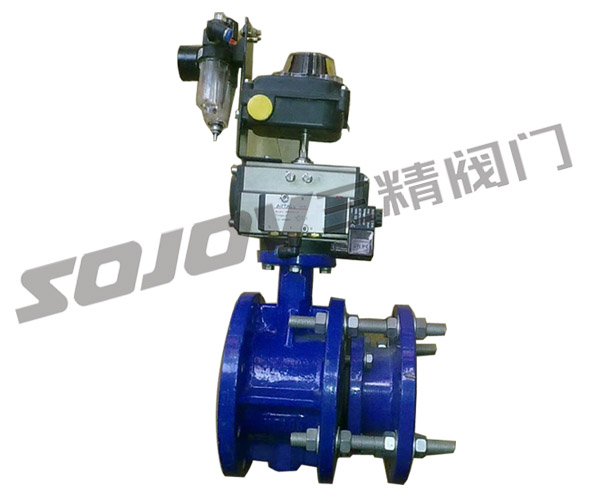

SD643H气动法兰式伸缩蝶阀概述
伸缩蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°~90°之间，旋转到90°时，阀门则牌全开状态。
|
气动伸缩蝶阀 型号：SD643H |
气动伸缩蝶阀 公称通径：50MM-1000MM |
气动伸缩蝶阀 使用压力：1.6MPA -2.5MPA |
|
气动伸缩蝶阀 连接方式：法兰连接 |
气动伸缩蝶阀 形式： 蜗轮 |
气动伸缩蝶阀 主要功能：起开关作用 |
|
气动伸缩蝶阀 使用介质：水 油品 蒸汽 |
气动伸缩蝶阀 材质：铸钢 不锈钢 |
气动伸缩蝶阀 标准：机械部标准或定做非标 |
SD643H气动法兰式伸缩蝶阀应用范围：
伸缩蝶阀作为一种用来实现管路系统通断及流量控制的部件，已在石油、化工、冶金、水电等许多领域中得到极为广泛地应用。三偏心金属硬密封伸缩蝶阀的阀体和阀座为连体构件，阀座密封表面层堆焊耐温、耐蚀合金材料。多层软叠式密封圈固定在阀板上，这种蝶阀与传统蝶阀相比具有耐高温，操作轻便，启闭无磨擦，关闭时随着传动机构的力矩增大来补偿密封，提高了蝶阀的密封性能及延长使用寿命的优点，适用于耐高温、高压及耐腐蚀、抗磨损等行业。
SD643H气动法兰式伸缩蝶阀结构特点：
设计新颖、合理,结构独特,重量轻,操作方便,启闭快速;伸缩蝶阀除了能作调节和截流作用,补偿管道温差产生的热胀冷缩功能外,还能为安装更换、维修阀门提供方便密封部位可调节更换,密封性能可靠.
伸缩蝶阀分类
伸缩蝶阀按结构形式分类
(1)单偏心伸缩煤阀(2)双偏心伸缩蝶阀(3)三偏心伸缩跺阀
2、伸缩蝶阀按密封面材质分类
(1)软密封伸缩蝶阀。1)密封副由非金属软质材料对非金属软质材料构成。2)密封副由金属硬质材料对非金属软质材料
构成。(2)金属硬密封伸缩蝶阀。密封副由金属硬质材料对金属硬质材料构成。
伸缩蝶阀标准规范
设计制造标准：GB/T 12238-2008、JB/T 8527-1997
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008
|
通径 |
设计 |
最大 |
最小 |
D |
D1 |
Z-d |
H |
H0 |
A |
B |
Wt/kgs |
|
50 |
150 |
163 |
138 |
165 |
125 |
4-18 |
82.5 |
400 |
180 |
65 |
17 |
|
65 |
170 |
188 |
158 |
185 |
145 |
4-18 |
92.5 |
400 |
180 |
65 |
19 |
|
80 |
180 |
192 |
160 |
200 |
160 |
8-18 |
100 |
410 |
245 |
72 |
20 |
|
100 |
190 |
225 |
180 |
220 |
180 |
8-18 |
110 |
430 |
245 |
72 |
25 |
|
125 |
200 |
235 |
190 |
250 |
210 |
8-18 |
125 |
465 |
245 |
72 |
32 |
|
150 |
210 |
240 |
195 |
285 |
240 |
8-22 |
142.5 |
615 |
355 |
93 |
35 |
|
200 |
230 |
265 |
215 |
340 |
295 |
8-22 |
170 |
685 |
355 |
93 |
60 |
|
250 |
250 |
285 |
235 |
395 |
350 |
12-22 |
197.5 |
740 |
550 |
350 |
83 |
|
300 |
270 |
302 |
252 |
445 |
400 |
12-22 |
222.5 |
800 |
600 |
350 |
110 |
|
350 |
290 |
321 |
271 |
505 |
460 |
16-22 |
252.5 |
860 |
600 |
350 |
130 |
|
400 |
310 |
343 |
283 |
565 |
515 |
16-26 |
282.5 |
945 |
750 |
380 |
166 |
|
450 |
330 |
360 |
300 |
615 |
565 |
20-26 |
307.5 |
1000 |
750 |
380 |
210 |
|
500 |
350 |
380 |
320 |
670 |
620 |
20-26 |
335 |
1060 |
750 |
380 |
252 |
|
600 |
390 |
425 |
365 |
780 |
725 |
20-30 |
390 |
1170 |
750 |
380 |
330 |
|
700 |
430 |
465 |
395 |
895 |
840 |
24-30 |
447.5 |
1325 |
750 |
380 |
630 |
|
800 |
470 |
510 |
430 |
1015 |
950 |
24-33 |
507.5 |
1445 |
750 |
380 |
1070 |
|
900 |
510 |
560 |
460 |
1115 |
1050 |
28-33 |
557.5 |
1555 |
650 |
280 |
1700 |
|
1000 |
550 |
600 |
500 |
1230 |
1160 |
28-36 |
615 |
1675 |
650 |
280 |
1950 |
蝶阀订货主要事项：
蝶阀介质压力等级内泄漏率阀门尺寸连接方式标准最大耐温最大耐压最大流量/每小时,闸阀阀体材质转动方式（手柄/蜗轮）内部阀体结构蝶阀工作原理安装说明等相关技术资料当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的三精阀门公司专家为您审核把关。感谢您访问我们的网站【http://www.cnsjv.com】
