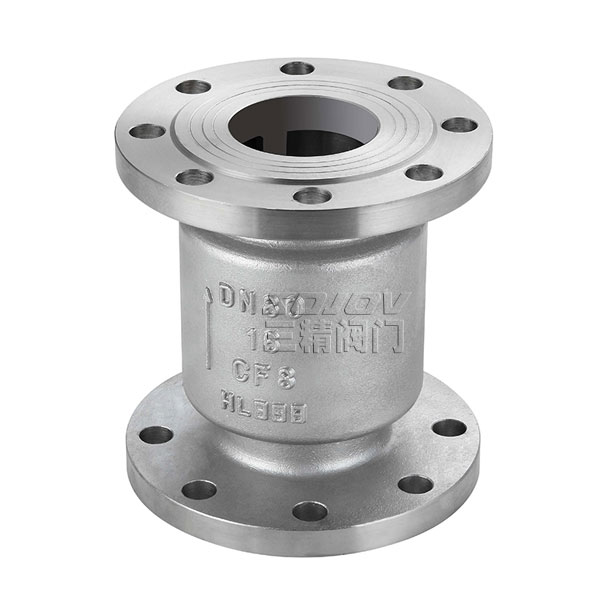

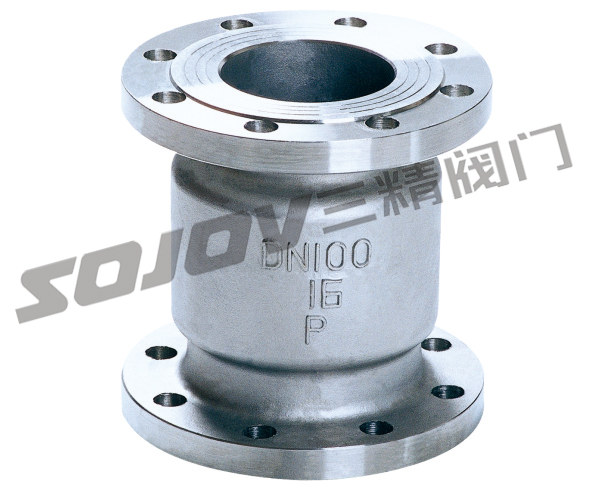

不锈钢立式止回阀概述

H42W不锈钢立式止回阀正常处于关闭状态，由于管线中进口端介质的压力作用，而克服弹簧阻力使阀门开启。当进口端介质压力低于出口端时，弹簧将阀芯推向阀座而使阀门关闭，阻止介质逆流，故起止回作用。本阀门由于采用弹簧支撑阀芯，故采用立式安装或卧式装均可。

不锈钢止回阀型号：H42W	不锈钢止回阀公称通径：15MM-200MM	不锈钢止回阀使用压力：1.6MPA -10MPA
不锈钢止回阀连接方式：法兰连接	不锈钢止回阀形式：自动	不锈钢止回阀主要功能：防止介质回流
不锈钢止回阀使用介质：耐腐蚀介质	不锈钢止回阀材质：不锈钢	不锈钢止回阀标准：机械部标准或定做非标

不锈钢立式止回阀主要性能规范

型号	公称压力 PN(Mpa)	试验压力SP(Mpa)		适用温度 (℃)	适用介质
		壳体	密封
H42W-25P	2.5	3.8	2.8	≤200	硝酸类
H42W-25R					醋酸类
H42W-40P	4.0	6.0	4.4		水、油品
H42W-40R
H42Y-40

不锈钢立式止回阀主要外形尺寸和连接尺寸

型号	公称通径 DN(mm)	尺寸(mm)
		L			D	D1	D2	b	f	Z-Φ
		1	2	3
H42W-25P H42W-25R	15	-	85	85	95	65	45	16	-	4-Φ14
	20	-	95	95	105	75	55	16	-	4-Φ14
	25	-	100	105	115	85	65	16	-	4-Φ14
	32	-	105	150	135	100	78	16	-	4-Φ14
	40	-	115	160	145	110	88	18	-	4-Φ14
	50	140	125	170	160	125	100	20	3	4-Φ14
	65	160	145	180	180	145	120	22	3	8-Φ18
	80	185	155	200	195	160	135	22	3	8-Φ18
	100	210	210	210	230	190	160	24	3	8-Φ23
	125	-	275	275	275	220	188	28	3	8-Φ25
	150	300	225	300	300	250	218	30	3	8-Φ25
	200	380	380	380	360	310	278	34	3	12-Φ25

三精阀门公司订货须知：

一、①不锈钢立式止回阀与型号②不锈钢立式止回阀口径③不锈钢立式止回阀是否带附件以便我们的为您正确选型④  不锈钢立式止回阀 的使用压力⑤不锈钢立式止回阀的使用介质的温度。二、若已经由设计单位选定三精公司的不锈钢立式止回阀型号，请按不锈钢立式止回阀型号直接向我司销售部订购。三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的三精阀门公司专家为您审核把关。感谢您访问我们的网站【http://www.cnsjv.com三精公司】如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
