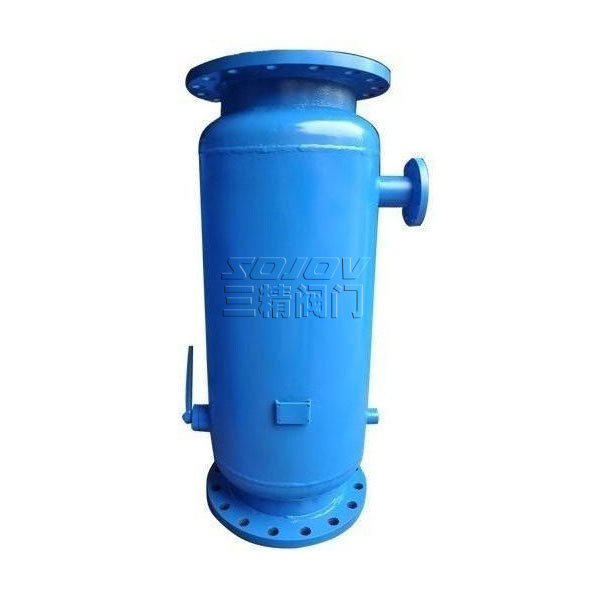

ZPG-I自动排污过滤器

三精阀门ZPG-I自动排污过滤器可定制ZPG-I自动排污过滤器



ZPG-I自动排污过滤器概述:

三精ZPG-I型自动冲洗过滤器是专用水管道上的一种新产品,该产品设计合理,使用方便,管道在施工中会出现大量杂物带进管内,在工作运转中这些杂物给管道上设备带来极大危害,该产品起到了很大保护作用,它把所有杂物收到过滤器内,可保护管道上设备,该产品在调试和维修中除污不需要拆卸任何部件,可节省人力、物力,目前是最理想的新产品。

ZPG-I自动排污过滤器工作原理:

管道系统在正常工作时,管道内杂物会收集到过滤器网内排污口上,不需拆卸过滤器任何部件来排除污物,只需打开排污阀即可排污(1)在排污前先把过滤器前阀门,关小流量,(2)排污时把转向阀转向冲洗方向,水从转向阀前部进入,往过滤网外部流过,然后又从过滤网外部进入转向阀后部,杂物全部集中到排污口上,然后再打开排污阀进行排污,起到了最佳自动反冲洗过滤器全部功能。


ZPG-I自动排污过滤器技术参数:


工作压力:1.6MPa  试验压力:2.4  MPa

主要材料:

阀体:20#钢管


滤网:304

连接尺寸:

  型号

L

A

B

D

排污口
DN

ZPG-I-40

245

160

70

90

15*

ZPG-I-50

255

170

80

100

20*

ZPG-I-65

270

180

86

120

25*

ZPG-I-80

320

217

110

140

32

ZPG-I-100

350

245

128

180

40

ZPG-I-125

438

291

162

200

50

ZPG-I-150

525

335

189

230

65

ZPG-I-200

700

455

220

280

80

ZPG-I-250

875

585

255

330

100

ZPG-I-300

1050

698

294

380

125

ZPG-I-350

1200

785

331

450

150

ZPG-I-400

1400

940

378

480

150

ZPG-I-450

1550

1035

716

500

150

ZPG-I-500

1700

1140

780

580

200

ZPG-I-600

2000

1315

830

650

200

ZPG-I-700

2280

1580

915

700

200

ZPG-I-800

2500

1720

965

820

200

ZPG-I-900

2800

2000

1065

880

250

ZPG-I-1000

3120

2270

1115

920

250

ZPG-I-1100

3450

2570

1215

960

250

ZPG-I-1200

3700

2780

1275

1040

250

ZPG-I-1500

4470

3420

1510

1400

250



产品用途
