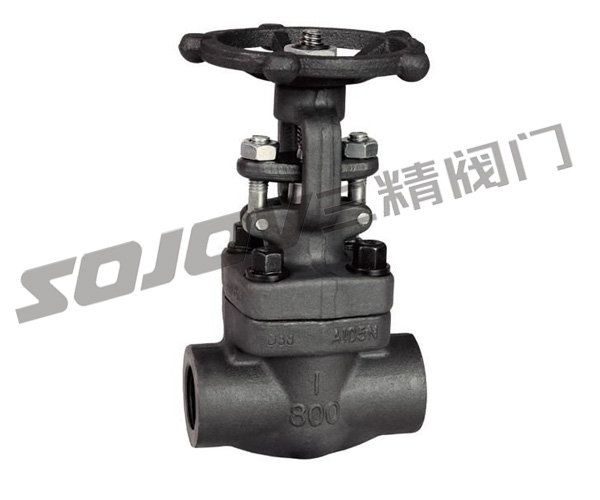

Z11Y/Z61Y锻钢闸阀.锻不锈钢闸阀

三精阀门Z11Y/Z61Y锻钢闸阀.锻不锈钢闸阀可定制Z11Y/Z61Y锻钢闸阀.锻不锈钢闸阀



Z11Y/Z61Y锻钢闸阀.锻不锈钢闸阀

螺纹闸阀型号:Z11Y  Z61Y

螺纹闸阀公称通径:15MM-50MM

螺纹闸阀 使用压力:1.6MPA -32MPA

螺纹闸阀连接方式:螺纹  焊接

螺纹闸阀形式:手动

螺纹闸阀主要功能:起开关作用

螺纹闸阀 使用介质:水 油品 蒸汽

螺纹闸阀材质:锻钢  锻不锈钢

螺纹闸阀 标准:机械部标准或定做非标

产品概述


锻钢闸阀有三种阀盖设计形式.第一种是螺栓式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片(316夹柔性石墨制造)密封.客户有特殊要求时也可采用金属环连接.第二种设计形式是焊接式阀盖,按这种设计形式的阀门,其阀体与阀盖用螺纹连接,全焊密封.客户有特殊要求时也可采用透焊连接.第三种是自密封阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺纹连接,内压自密环密封

锻钢闸阀螺栓式阀盖标准材质细表 :

序号 零件名称 CStoASTM AStoASTM SStoASTM
A105 F22 F304(L) F316(L)
1 阀体 A105 A182F22 A182F304(L) A182F316(L)
2 阀座 A276420 A276304 A276304(L) A276316(L)
3 闸板 A182F430&410 A182F304 A182F304(L) A182F316(L)
4 阀杆 A182F6 A182F304 A182F304(L) A182F316(L)
5 垫片 316夹柔性石墨 316夹PTFE
6 阀盖 A105 A276f304 A276F304(L) A276F316(L)
7 螺栓 A193B7 A193B16 A193B8 A193B8M
8 销钉 A276420 A276 304
9 填料压套 A276410 A182F304(L) A182F316(L)
10 活节螺栓 A193B7 A193B16 A193B8 A193B8M
11 填料压板 A105 A182F11 A182F304(L) A182F316(L)
12 螺母 A1942H A1944 A1948 A1948M
13 阀杆螺母 A276420
14 锁紧螺母 A1942H A1944 A1948 A1948M
15 铭牌 SS
16 手轮 A197
17 垫片 A473431
18 填料 柔性石墨 PTFE
适用介质 水、蒸汽、油品等 水、蒸汽、油品等 硝酸、醋酸等
适用温度 —29℃~425℃ —29℃~550℃ —29℃~200℃

注意:客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定CS=碳钢;AS=合金钢;SS=不锈钢;

锻钢闸阀螺栓式阀盖尺寸(MM)和重量(KG)

NPS 缩径 3/8" 1/2" 3/4" 1" 11/4" 11/2" 2"
全径   3/8" 1/2" 3/4" 1" 11/4" 11/2" 2"
L 79 79 92 111 120 120 140 178
H(开) 158 158 169 197 236 246 283 330
W 100 100 100 125 160 160 180 200
重量 螺栓式 2.1 2.0 2.3 4.3 5.9 6.9 11.1 15.2
焊接式 1.8 1.7 2.0 3.8 5.1 6.1 10.2 14.2

三精阀门公司订货须知:

一、①螺纹闸阀产品名称与型号②  螺纹闸阀 口径③  螺纹闸阀 是否带附件以便我们的为您正确选型④  螺纹闸阀的使用压力⑤  螺纹闸阀的使用介质的温度。

二、若已经由设计单位选定螺纹闸阀  的锻钢截止阀 型号,请按  螺纹闸阀  型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的三精阀门公司专家为您审核把关。

感谢您访问我们的网站【http://www.cnsjv.com三精阀门公司】如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务
