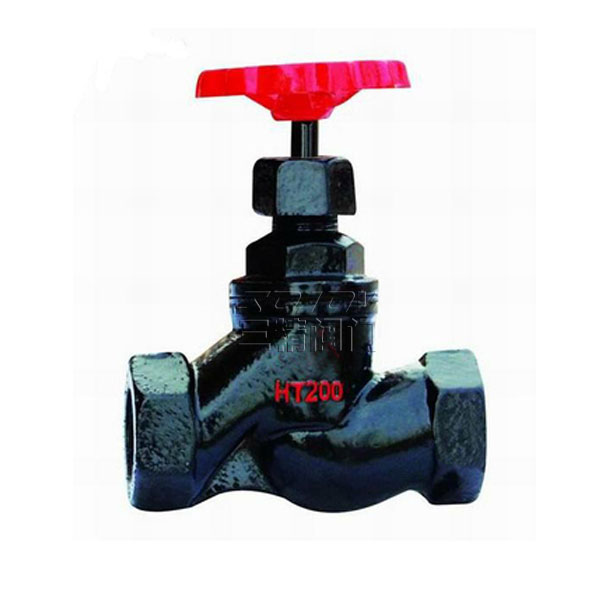

铸铁内螺纹截止阀概述
截止阀是一种常用的截断阀，主要用来按通或截断管路中的介质，一般不用于调节流量，截止阀适用的压力、温度范围很大，但一般用于中、小口径的管道。与闸阀相比，截止阀的结构较简单，制造与维修都较方便,密封面不易磨损、擦伤，密封性较好，寿命较长,启闭时阀瓣行程较小，启闭时间较短，阀门高度较小。广泛用于给排水、煤气、电力、冶金、石油、化工、轻纺以及城建等行业，在蒸汽、水、油类介质的管路上作启闭用。
铸铁截止阀用途
铸铁截止阀安装在管路上，作启闭用，J41T-16型适用于工作温度≤200℃的水、蒸汽介质管路上，J41W-16型适用于工作温度≤200℃的油品介质管路上。
|
截止阀型号：J11T J11W |
公称通径：15MM-50MM |
使用压力：1.0MPA -1.6MPA |
|
连接方式：螺纹连接 |
截止阀形式：手动 |
主要功能：起开关作用 |
|
使用介质：水.油品.蒸汽 |
截止阀材质：HT200铸铁 |
标准：机械部标准或定做非标 |
铸铁截止阀主要技术参数
|
型号
|
公称压力
|
试验压力
|
工作温度
|
适用介质
|
|
|
强度
|
密封
|
||||
|
J11T-16
|
1.6
|
2.4
|
1.8
|
≤200
|
水、蒸气
|
|
J11X-16
|
1.6
|
2.4
|
1.8
|
≤200
|
水
|
铸铁截止阀主要外形尺寸
|
型号
|
公称压力
DN(mm) |
尺寸(mm)
|
重量kg
|
||
|
L
|
H
|
D0
|
|||
|
J11T-16
J11X-16 |
15
|
65
|
100
|
60
|
0.66
|
|
20
|
75
|
104
|
60
|
0.92
|
|
|
25
|
90
|
120
|
75
|
1.53
|
|
|
32
|
105
|
124
|
75
|
1.9
|
|
|
40
|
120
|
136
|
100
|
2.4
|
|
|
50
|
140
|
148
|
100
|
3.4
|
|
截止阀订货主要事项
截止阀介质压力等级内泄漏率阀门尺寸连接方式标准最大耐温最大耐压最大流量/每小时,闸阀阀体材质转动方式（手柄/蜗轮）内部阀体结构截止阀工作原理安装说明等相关技术资料当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的三精阀门公司专家为您审核把关。感谢您访问我们的网站【http://www.cnsjv.com】
