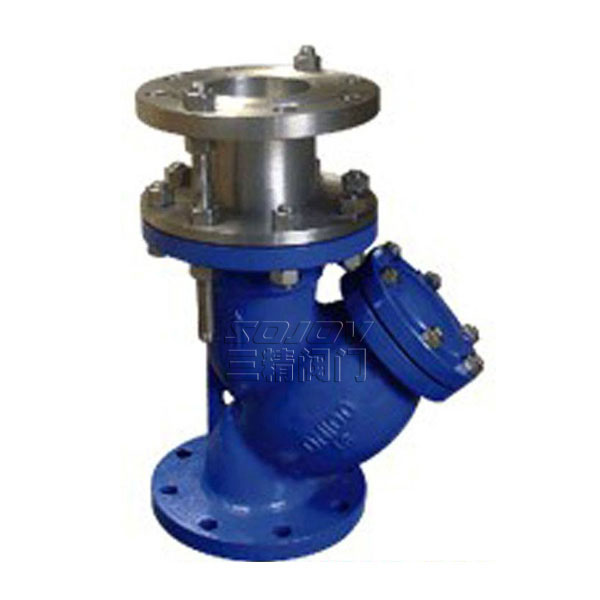

SJSY拉杆伸缩式过滤器

三精阀门SJSY拉杆伸缩式过滤器可定制SJSY拉杆伸缩式过滤器



拉杆伸缩式过滤器概述

三精SLSY型过滤器用于水、油、气管道和各种设备上不可缺少的一种装置,它主要清除管内中的介质,来保护减压阀、泄压阀、定水位阀和水泵等设备,以达到正常运转。安装时请安在进口处,一般用水滤网采用10~30目/cm2,用气滤网采用40~100目/cm2,用油滤网采用60~200目/cm2 。

拉杆伸缩式过滤器工作原理:

拉杆伸缩式过滤器安装于进水管路中各配套阀门的前端,当管道中的介质首先进入过滤器时,介质通过滤网进入被连接的阀门中,而杂质则留于过滤桶内,使各类阀门不会由于机械杂物卡入密封圈而失灵。

拉杆伸缩式过滤器零件材料:

壳体材质

碳钢WCB、黄铜B62

不锈钢304、316、316L

滤框滤网材质

不锈钢304、316、316L

密封件材质

耐油石棉、丁腈橡胶、聚四氟乙烯

防爆级别

BS5501: IIA、IIB、IIC

环境温度(℃)

-30~380

-80~450

公称压力(MPa)

0.6~5.0(150Lb~600Lb)

过滤精度(目/in)

10~300

拉杆伸缩式过滤器连接尺寸:

通径DN

L

D

D1

D2

B

f

n-φ

50

300

160

125

100

16

3

4-φ18

65

350

180

145

120

18

3

4-φ18

80

400

195

160

135

20

3

8-φ18

100

450

215

180

155

20

3

8-φ18

125

500

245

210

185

22

3

8-φ18

150

550

280

240

210

24

3

8-φ23

200

650

335

295

265

26

3

12-φ23

250

775

405

355

320

30

3

12-φ25

300

900

460

410

375

30

4

12-φ25

三精公司订货须知:

一、①LSY型过滤器产品名称与型号②LSY型过滤器口径③LSY型过滤器是否带附件以便我们的为您正确选型④LSY型过滤器的使用压力⑤LSY型过滤器的使用介质的温度。二、若已经由设计单位选定三精阀门公司的LSY型过滤器型号,请按LSY型过滤器型号直接向我司销售部订购。三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的三精阀门公司专家为您审核把关。感谢您访问我们的网站【http://www.cnsjv.com三精公司】
