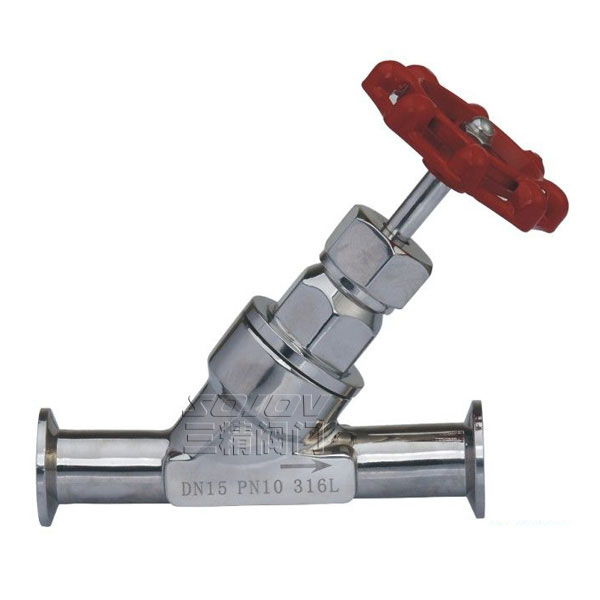

快装式手动角座阀概述
快装式手动角座阀适用水、酒精、油、燃料、蒸汽或液体、乳品、有机溶剂、酸碱溶剂等介质；快装式手动角座阀广泛应用食品、制药、啤酒、饮料、水处理、石油石化等领域。
快装式手动角座阀主要零部件材料
|
控制形式 |
手动式 |
阀体 |
不锈钢CF8M |
|
结构 |
角座阀 |
阀芯材料 |
不锈钢 |
|
接口 |
G1/2-G2 |
阀座密封 |
PTEF |
|
介质温度 |
PTFE:-10℃~+180℃ |
安装 |
任何位置 |
|
环境温度 |
-10℃~+60℃ |
控制介质 |
空气中性气体蒸汽 |
快装式手动角座阀主要连接尺寸
|
DN |
L |
L1 |
L2 |
H |
D |
|
15 |
180 |
120 |
64 |
137 |
50.5 |
|
20 |
185 |
140 |
64 |
145 |
50.5 |
|
25 |
210 |
160 |
80 |
173 |
50.5 |
|
32 |
240 |
176 |
80 |
210 |
50.5 |
|
40 |
250 |
190 |
80 |
260 |
50.5 |
|
50 |
330 |
210 |
100 |
301 |
64 |
订货须知
订货时请注明型号，公称通径，公称压力，工作介质，工作压差，介质温度，电源电压，介质粘度。尊敬的客户：欢迎您访问我们三精的网站，首先感谢您对我们三精阀门的关注，如果您对我们的产品、服务有任何建议或者疑问的话，请立即联系我们！我们一定会尽心尽力为您提供优质的服务
