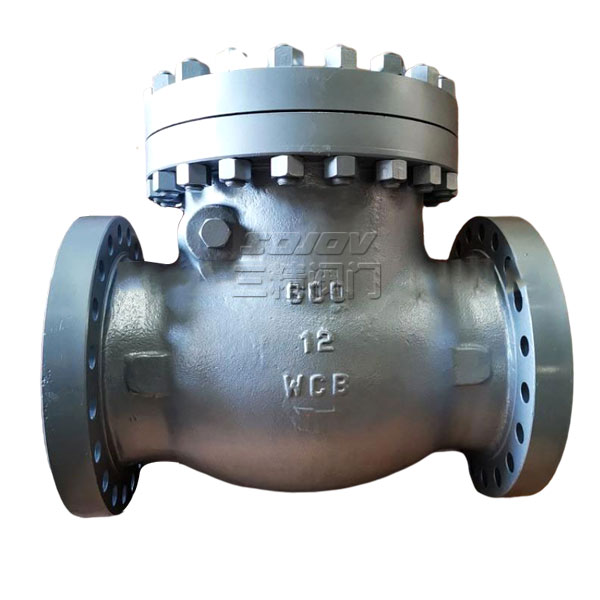

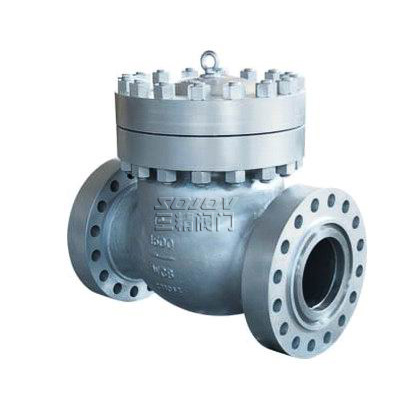

H44Y不锈钢高压止回阀主要零件材料
|
零件名称 |
材料牌名 |
|||
|
阀体 |
WCB |
ZGCr5Mo |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
阀盖 |
WCB |
ZGCr5Mo |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
阀瓣 |
WCB |
ZGCr5Mo |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
销轴 |
2Crl3 |
2Crl3 |
1Cr18Ni9Ti |
1Cr18Ni12MO2Ti |
|
垫片 |
石墨缠绕垫片 |
石墨缠绕垫片 |
聚四氟乙稀缠绕垫片 |
聚四氟乙稀缠绕垫片 |
H44Y不锈钢高压止回阀型号性能规范
|
公称压力 PN（MPa） |
壳体材料 |
试验压力(Mpa) |
|||||
|
WCB |
ZGCr5Mo(C5) |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
强度试验 |
液体密封 |
气体密封 |
|
|
1.6 |
H44H-16C |
H44Y-16I |
H44W-16P |
H44W-16R |
2.4 |
1.8 |
|
|
2.5 |
H44H-25 |
H44Y-25I |
H44W-25P |
H44W-25R |
3.8 |
2.8 |
|
|
4.0 |
H44H-40 |
H44Y-40I |
H44W-40P |
H44W-40R |
6.0 |
4.4 |
|
|
6.4 |
H44H-64 |
H44Y-64I |
H44W-64P |
H44W-64R |
9.6 |
7.1 |
|
|
10.0 |
H44H-100 |
H44Y-100I |
H44W-100P |
H44W-100R |
15.0 |
11.0 |
|
|
适用温度 |
-29-425℃ |
≤550℃ |
-40-200℃ |
-40-200℃ |
超出温度范围，请订货时注明 |
||
|
适用介质 |
水蒸气、油品等 |
水蒸气、油品等 |
硝酸等 |
醋酸等 |
|||
H44Y不锈钢高压止回阀连接尺寸和外形尺寸
|
型号 |
公称通径 |
尺寸（mm） |
||||||||
|
L |
D |
D1 |
D2 |
D6 |
b |
Z-фd |
D0 |
H |
||
|
H44H-16C |
40 |
200 |
145 |
110 |
85 |
- |
16 |
4-ф18 |
160 |
150 |
|
50 |
230 |
160 |
125 |
100 |
- |
16 |
4-ф18 |
185 |
160 |
|
|
65 |
290 |
180 |
145 |
120 |
- |
18 |
4-ф18 |
215 |
175 |
|
|
80 |
310 |
195 |
160 |
135 |
- |
20 |
8-ф18 |
230 |
180 |
|
|
100 |
350 |
215 |
180 |
155 |
- |
20 |
8-ф18 |
260 |
210 |
|
|
125 |
400 |
245 |
210 |
185 |
- |
22 |
8-ф18 |
320 |
235 |
|
|
150 |
480 |
280 |
240 |
210 |
- |
24 |
8-ф23 |
350 |
250 |
|
|
200 |
550 |
335 |
295 |
265 |
- |
26 |
12-ф23 |
420 |
330 |
|
|
250 |
650 |
405 |
355 |
320 |
- |
30 |
12-ф25 |
480 |
380 |
|
|
300 |
750 |
460 |
410 |
375 |
- |
30 |
12-ф25 |
520 |
410 |
|
|
350 |
850 |
520 |
4870 |
435 |
- |
34 |
16-ф25 |
600 |
490 |
|
|
H44H-25 |
40 |
200 |
145 |
110 |
85 |
- |
18 |
4-ф18 |
160 |
150 |
|
50 |
230 |
160 |
125 |
100 |
- |
20 |
4-ф18 |
185 |
160 |
|
|
65 |
290 |
180 |
145 |
120 |
- |
22 |
8-ф18 |
215 |
175 |
|
|
80 |
310 |
195 |
160 |
135 |
- |
22 |
8-ф18 |
235 |
185 |
|
|
100 |
350 |
230 |
190 |
160 |
- |
24 |
8-ф23 |
270 |
220 |
|
|
125 |
400 |
270 |
220 |
188 |
- |
28 |
8-ф25 |
340 |
248 |
|
|
150 |
480 |
300 |
250 |
218 |
- |
30 |
8-ф25 |
375 |
276 |
|
|
200 |
550 |
360 |
310 |
278 |
- |
34 |
12-ф25 |
435 |
350 |
|
|
250 |
650 |
425 |
370 |
332 |
- |
36 |
12-ф30 |
515 |
410 |
|
|
300 |
750 |
485 |
430 |
390 |
- |
40 |
6-ф30 |
550 |
430 |
|
|
350 |
850 |
550 |
490 |
448 |
- |
44 |
16-ф34 |
620 |
466 |
|
|
H44H-40 |
40 |
200 |
145 |
110 |
85 |
76 |
18 |
4-ф18 |
- |
- |
|
50 |
230 |
160 |
125 |
100 |
88 |
20 |
4-ф18 |
185 |
169 |
|
H44Y不锈钢高压止回阀连接尺寸和外形尺寸
|
型号 |
公称通径 |
尺寸（mm） |
||||||||
|
L |
D |
D1 |
D2 |
D6 |
b |
Z-фd |
D0 |
H |
||
|
H44H-40 |
65 |
290 |
180 |
145 |
120 |
110 |
22 |
8-ф18 |
215 |
175 |
|
80 |
310 |
195 |
160 |
135 |
121 |
22 |
8-ф18 |
235 |
185 |
|
|
100 |
350 |
230 |
190 |
160 |
150 |
24 |
8-ф23 |
270 |
220 |
|
|
125 |
400 |
270 |
220 |
188 |
126 |
28 |
8-ф25 |
340 |
248 |
|
|
150 |
480 |
300 |
250 |
218 |
204 |
30 |
8-ф25 |
375 |
270 |
|
|
200 |
550 |
375 |
120 |
282 |
260 |
38 |
12-ф30 |
450 |
342 |
|
|
250 |
650 |
445 |
385 |
345 |
313 |
42 |
12-ф34 |
525 |
401 |
|
|
300 |
750 |
510 |
450 |
408 |
364 |
46 |
4-ф23 |
550 |
423 |
|
|
H44H-64 |
50 |
300 |
175 |
135 |
105 |
88 |
26 |
8-ф23 |
200 |
177 |
|
65 |
340 |
200 |
160 |
130 |
110 |
28 |
8-ф23 |
225 |
197 |
|
|
80 |
380 |
210 |
170 |
140 |
121 |
30 |
8-ф25 |
250 |
212 |
|
|
100 |
430 |
250 |
200 |
168 |
150 |
32 |
8-ф30 |
315 |
248 |
|
|
125 |
500 |
295 |
240 |
202 |
176 |
36 |
8-ф34 |
365 |
296 |
|
|
150 |
550 |
340 |
280 |
240 |
204 |
38 |
12-ф34 |
410 |
330 |
|
|
200 |
650 |
405 |
345 |
300 |
260 |
44 |
12-ф41 |
480 |
385 |
|
|
250 |
775 |
470 |
400 |
352 |
313 |
48 |
16-ф41 |
565 |
445 |
|
|
300 |
900 |
530 |
460 |
412 |
364 |
50 |
4-ф25 |
600 |
474 |
|
|
H44H-100 |
50 |
300 |
195 |
145 |
112 |
88 |
28 |
8-ф25 |
220 |
210 |
|
65 |
340 |
220 |
170 |
138 |
110 |
32 |
8-ф25 |
240 |
227 |
|
|
80 |
380 |
230 |
180 |
148 |
121 |
34 |
8-ф30 |
260 |
235 |
|
|
100 |
430 |
265 |
210 |
172 |
150 |
38 |
8-ф34 |
330 |
274 |
|
|
125 |
500 |
310 |
250 |
210 |
150 |
42 |
12-ф34 |
385 |
307 |
|
|
150 |
550 |
350 |
290 |
250 |
204 |
46 |
12-ф34 |
425 |
347 |
|
|
200 |
650 |
430 |
360 |
312 |
260 |
54 |
12-ф41 |
500 |
402 |
|
|
250 |
775 |
500 |
430 |
382 |
313 |
60 |
12-ф41 |
565 |
432 |
|
订货须知：
一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定型号，请按型号直接向我们销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们沃托阀门专家为您审核把关。
