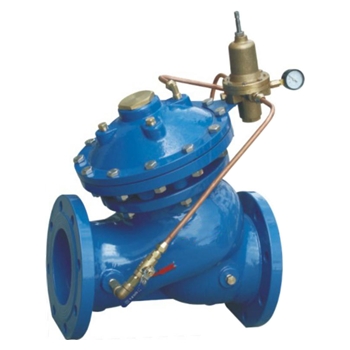

YX741X可调式减压稳压阀产品概述
YA741X可调式减压稳压阀是安装于高层建筑给排水系统管道上，将进口压力减至某一需要的出口压力的特种阀门。该阀门依靠本身能量使出口压力保持稳定在设定植，即出口压力不因进口压力及流量的变化而变化，并且阀门控制系统的进口处装有一个自清洁滤网，利用利用体特性，使比重较大、直径较大的悬浮颗粒不会进入控制系统，确保系统循环畅通无阻，使阀门能安全可靠地运行。系统动作平稳、强度高、使用寿命长。
YX741X可调式减压稳压阀产品特点
YX741X 可调式减压稳压阀能够控制阀门的固定出口压力，使阀门的出口压力不受进口压力以及流量的变化影响，减压效果可靠；且只需调节先导阀的调节螺钉，就能获得精确稳定的出口压力。
YX741X可调式减压稳压阀的工作原理
YX741X可调式减压稳压阀的主要零件材料
|
名称 |
阀体 |
阀盖 |
闸瓣 |
隔膜座 |
阀杆 |
隔膜 |
|
材料 |
HT200 QT450 |
HT200 QT450 |
HT200 QT450 |
HT200 QT450 |
2Cr13 |
腈纶帘线衬丁晴胶 |
YX741X可调式减压稳压阀主要技术参数
|
公称压力 （MPa） |
试验压力（MPa） |
可调式减压稳压阀调压范围 |
适用温度 |
适用介质 |
|
|
壳体 |
密封 |
||||
|
1.0 |
1.5 |
1.1 |
0.05～0.8 MPa 0.12～1.4 MPa 0.12～1.6 MPa |
≤80℃ |
水 |
|
1.6 |
2.4 |
1.76 |
|||
|
2.5 |
3.75 |
2.75 |
|||
YX741X可调式减压稳压阀主要连接尺寸
|
公称通径 (mm) |
可调式减压稳压阀尺 寸(mm) |
|
|
L |
H |
|
|
50 |
205 |
300 |
|
65 |
216 |
337 |
|
80 |
250 |
467 |
|
100 |
320 |
520 |
|
125 |
365 |
580 |
|
150 |
415 |
640 |
|
200 |
500 |
778 |
|
250 |
605 |
889 |
|
300 |
698 |
1010 |
|
350 |
787 |
1037 |
|
400 |
914 |
1264 |
|
450 |
978 |
1294 |
|
500 |
978 |
1324 |
|
600 |
1200 |
1600 |
|
700 |
1450 |
1750 |
|
800 |
1560 |
1900 |
|
900 |
1800 |
2100 |
|
1000 |
2000 |
2400 |
