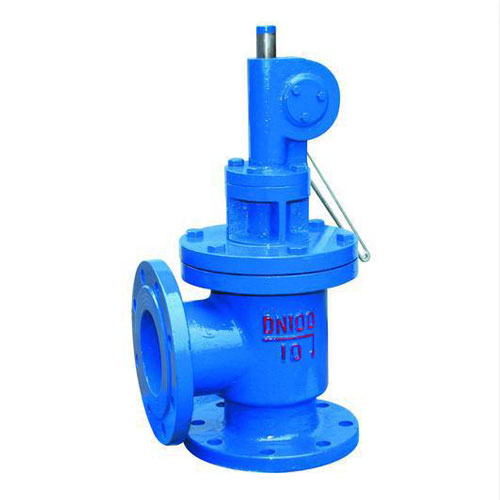

SD44X手动快开排泥阀概述
SD44X手动快开排泥阀主要用于自来水公司各类水池外，排泥阀主用以排除池底泥沙或污物。本阀由主阀、齿轮箱、齿条手柄、挡位等组成。工作时只要把手柄往下按定位就可以开启，相反就快速关闭。
SD44X手动快开排泥阀技术参数
公称压力：1.0MPa
适用介质：水、污水、泥沙
适用温度：常温
阀体齿轮材料：碳钢
齿轮架：HT200
阀杆材料：不锈钢
阀瓣材料：衬胶板NBR

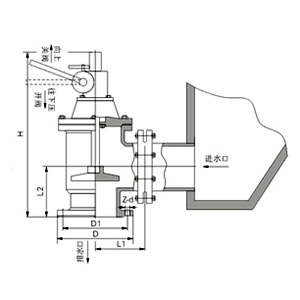

SD44X手动快开排泥阀主要外形尺寸
|
公称通径 DN（mm） |
主要尺寸（mm） |
|||||
|
H |
L1 |
L2 |
D |
D1 |
Z-d |
|
|
80 |
450 |
135 |
125 |
195 |
160 |
4-18 |
|
100 |
490 |
165 |
125 |
215 |
180 |
8-18 |
|
150 |
670 |
205 |
145 |
280 |
240 |
8-23 |
|
200 |
760 |
220 |
185 |
335 |
295 |
8-23 |
|
250 |
825 |
260 |
205 |
390 |
350 |
12-23 |
