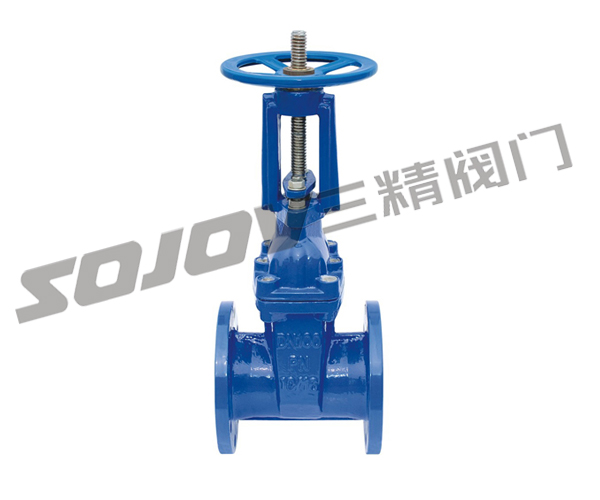

弹性座封闸阀 型号：Z41X |
弹性座封闸阀 公称通径：50MM-1200MM |
弹性座封闸阀 使用压力：1.6MPA -2.5MPA |
|
弹性座封闸阀 连接方式：法兰连接 |
弹性座封闸阀 形式：手动 |
弹性座封闸阀 主要功能：起开关作用 |
|
弹性座封闸阀 使用介质：水工业管道 |
弹性座封闸阀 材质： 铸铁 铸钢 不锈钢 |
弹性座封闸阀 标准：机械部标准或定做非标 |
明杆弹性座封闸阀，除具有弹性座封闸阀的优点之外,并可以较直观阀门开度,启闭迅速可靠,故常应用消防及工业系统.一般安装于距地面较高位置
明杆弹性座封闸阀主要零部件材料
|
名 称
|
材 质
|
|
阀 体
|
灰 铸 铁、球 墨 铸 铁、铸 钢
|
|
闸 板
|
球 墨 铸 铁 +三 元 乙 丙 或 丁 腈 橡 胶
|
|
中 口 垫
|
丁 腈 橡 胶、三 元 乙 丙
|
|
密 封 圈
|
丁 腈 橡 胶
|
|
支 架
|
灰 铸 铁、球 墨 铸 铁、铸 钢
|
|
阀 杆
|
不 锈 钢
|
|
螺 栓
|
不 锈 钢
|
|
压 盖
|
球 墨 铸 铁、铸 钢
|
|
阀 杆 螺 母
|
铜 合 金
|
|
手 轮 （传 动 帽）
|
可 锻 铸 铁
|
明杆弹性座封闸阀主要技术参数
公称压力：1.0～2.5MPa 工作温度：0～80℃ 法兰标准：GB/T 17241.6 GB9113
公称通经：50～400mm 适用介质：水、油、气等 试验标准：GB13927 AP1598
明杆弹性座封闸阀主要外形连接尺寸
|
DN
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
|
L
|
178
|
190
|
203
|
229
|
254
|
267
|
292
|
330
|
356
|
381
|
406
|
|
HA
|
322
|
332
|
350
|
420
|
581
|
581
|
736
|
882
|
1009
|
1300
|
1380
|
|
HC
|
374
|
398
|
429
|
524
|
721
|
736
|
942
|
1031
|
1117
|
1655
|
1805
|
闸阀订货主要事项：
闸阀介质压力等级内泄漏率阀门尺寸连接方式标准最大耐温最大耐压最大流量/每小时,闸阀阀体材质转动方式（手柄/蜗轮）内部阀体结构闸阀工作原理安装说明等相关技术资料当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的三精阀门公司专家为您审核把关。感谢您访问我们的网站【http://www.cnsjv.com】
