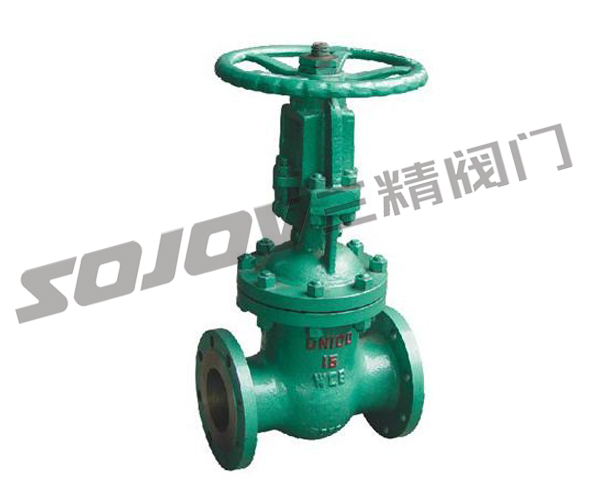

NKZ41H真空闸阀

三精阀门NKZ41H真空闸阀可定制NKZ41H真空闸阀



NKZ41H真空法兰闸阀 真空隔离闸阀


零件名称
Part name
阀体、阀盖
Body Bonnet
阀杆
Stem
闸板
Wedge gate
密封面
Sealing face
阀杆螺母
Yokenut
填料
Parking
紧固件
Fastener
NKZ44H
NKZ41H-C型
NKZ944H-C型
NKZ941H
WCB 2Crl3 25 H:合金钢
H:alloy steel
铝青铜
Albronze
膨胀复合石墨
Expanding
comDound
graphite
优质碳钢
High-grade
carbon steel
NKZ44
NKZ41Y-I型
NKZ944-I型
NKZ941
铬钼钢
Cr.Mo steel
20CrlMo1VA
38CrMoAlA
铬钼钢
Cr.Mo steel
Y:硬质合金
Y:carbide alloy
铬钼钢
Cr.Mo steel

真空法兰闸阀主要尺寸及重量

Main dimensions and weight



真空法兰闸阀主要尺寸及重量

Main dimensions and weight

公称通径
DN/mm
Nominal
diameter
公称压力
PN/MPa
Nominal
pressure
主要外形尺寸和连接尺寸/mm
Main extemal and connecting dimensions



阀门
重量
/kg
Valve
weight
附法兰尺寸/mm
Additional flange's
dimensions
L H D D1 D2 b f z-d W h D0 Dn
50 1.O 250 345 160 125 1OO 16 3 4-18 250 28 45 49 58
65 270 395 180 145 120 18 3 4-18 250 40 48 64 75
80 280 425 195 160 135 20 3 4-18 300 55 50 78 97
100 300 51O 215 180 155 20 3 8-18 300 72 52 96 110
125 325 570 245 21O 185 22 3 8-18 350 106 60 120 136
150 350 725 280 240 21O 24 3 8-18 350 146 60 145 163
200 400 820 335 295 265 26 3 8-18 400 220 62 202 223
250 450 890 390 350 320 28 3 12-23 400 315 62 225 278
300 500 1070 440 400 368 28 3 12-23 450 398 65 303 330
350 550 1320 500 460 428 30 4 16-23 550 530 65 351 382
400 600 1450 565 515 482 32 4 16-25 550 690 65 398 432
450 650 1560 615 565 532 32 4 20-25 600 870 70 460 485
500 700 1720 670 620 585 34 4 20-25 650 1080 78 500 535
600 800 1880 780 725 685 36 5 20-30 700 1350 90 600 636
700 900 2085 895 840 800 40 5 24-30 750 1950 90 690 726
800 1OOO 2590 101O 950 905 44 5 24-34 800 2500 106 790 826
50


1.6

250 345 160 125 1OO 16 3 4-18 250 28 48 49 58
65 270 395 180 145 120 18 3 4-18 250 40 50 64 75
80 280 425 195 160 135 20 3 8-18 300 58 52 78 91
100 300 51O 215 180 155 20 3 8-18 300 75 52 96 110
125 325 570 245 21O 185 22 3 8-18 350 110 60 120 136
150 350 725 280 240 21O 24 3 8-23 350 150 60 145 163
200 400 820 335 295 265 26 3 12-23 400 223 62 201 223
250 450 890 405 355 320 30 3 12-25 450 326 68 253 278
300 500 1070 460 41O 375 30 3 12-25 550 432 70 303 330
350 550 1320 520 470 435 34 4 16-25 600 572 78 351 382
400 600 1450 580 525 485 36 4 16-30 650 740 90 398 432
450 650 1560 640 585 545 40 4 20-30 700 955 95 450 485
500 700 1720 705 650 608 44 4 20-34 750 1195 98 500 535
600 800 1880 840 770 718 48 5 20-41 800 1455 105 600 636
700 900 2085 g1O 840 788 50 5 24-41 850 211O 11O 690 726
800 1OOO 2590 1020 950 898 52 5 24-41 950 2630 115 790 826


公称通径
DN/mm
Nominal
diameter
公称压力
PN/MPa
Nominal
pressure
主要外形尺寸和连接尺寸/mm
Mainexternalandconnectingdimensions
阀门
重量
/kg
Valve
weight
附法兰尺寸/mm
Additional flange's dimensions
L H D D1 D2 b f Z-d W h DO Dn
50 25 250 345 160 125 100 20 3 4-18 250 30 48 49 64
65 270 395 180 145 120 22 3 8-18 250 43 52 66 82
80 280 425 195 160 135 22 3 8-18 300 60 55 78 95
1OO 300 510 230 190 160 24 3 8-23 300 79 62 100 117
125 325 570 270 220 188 28 3 8-25 350 114 68 125 144
150 350 725 300 250 218 30 3 8-25 350 157 72 151 172
200 400 820 360 310 278 34 3 12-25 400 243 60 201 223
250 450 890 425 370 332 36 3 12-30 450 345 85 253 278
300 500 1070 483 430 390 40 4 16-30 550 455 92 303 330
350 550 1320 550 4g0 448 44 4 16-34 650 615 98 351 382
400 1450 610 550 505 48 4 16-34 700 7g4 115 398 432
450 650 1560 660 600 555 50 4 20-34 750 1018 115 450 483
500 700 1720 730 660 61O 52 4 20-41 800 1250 120 498 535
600 800 1880 840 770 718 56 5 20-41 850 1528 130 598 636
700 900 2085 955 875 815 60 5 24-48 900 2265 140 688 726
800 1000 2590 1070 990 930 64 5 24-48 1000 2847 150 788 826


公称通径
DN/mm
Nominal
di8m8ter
公称压力
PN/MPa
Nominal
pressure


主要外形尺寸和连接尺寸/mm
Main external and connecting dimensions

阀门
重量
/kg
Valve
weight
附法兰尺寸/mm
Additional flange's dimensions
L H D D1 D2 b f D6 f2 z-d W


h


DO


Dn

50 4.O 250 345 160 125 100 20 3 88 4 4-18 300 35 48 48 64
65 270 395 180 145 120 22 3 11O 4 8-18 300 49 52 66 82
80 280 425 195 160 135 22 3 121 4 8-18 350 65 58 78 95
100 300 510 230 190 160 24 3 150 4.5 8-23 350 87 68 100 117
125 325 570 270 220 188 28 3 176 4.5 8-25 400 124 68 125 144
150 350 725 300 250 218 30 3 204 4.5 8-25 400 172 72 151 172
200 400 820 375 320 282 38 3 260 4.5 12-30 450 275 88 19g 223
250 450 890 445 385 345 42 3 313 4.5 12-34 550 392 102 251 278
300 500 1070 51O 450 408 46 4 364 4.5 16-34 650 515 116 301 330
350 550 1320 570 510 465 52 4 422 5 16-34 750 684 120 34g 382
400 600 1450 655 585 535 58 4 474 5 16-41 850 902 142 396 432
